Spalt­rohr­mo­tor­pum­pen im Einsatz

HER­ME­TIC-Pum­pen GmbH lie­fert im Zuge der Moder­ni­sie­rung eines Ethan-Cra­ckers zwei 12-stu­fi­ge, wel­len­dich­tungs­lo­se Spalt­rohr­mo­tor­pum­pen der Bau­rei­he CAM 32/6+6. In die­ser petro­che­mi­schen Anla­ge wird die Grund­stoff­ver­sor­gung der kon­zern­ei­ge­nen kunst­stoff­her­stel­len­den Unter­neh­men an dem inte­grier­ten Stand­ort sichergestellt.

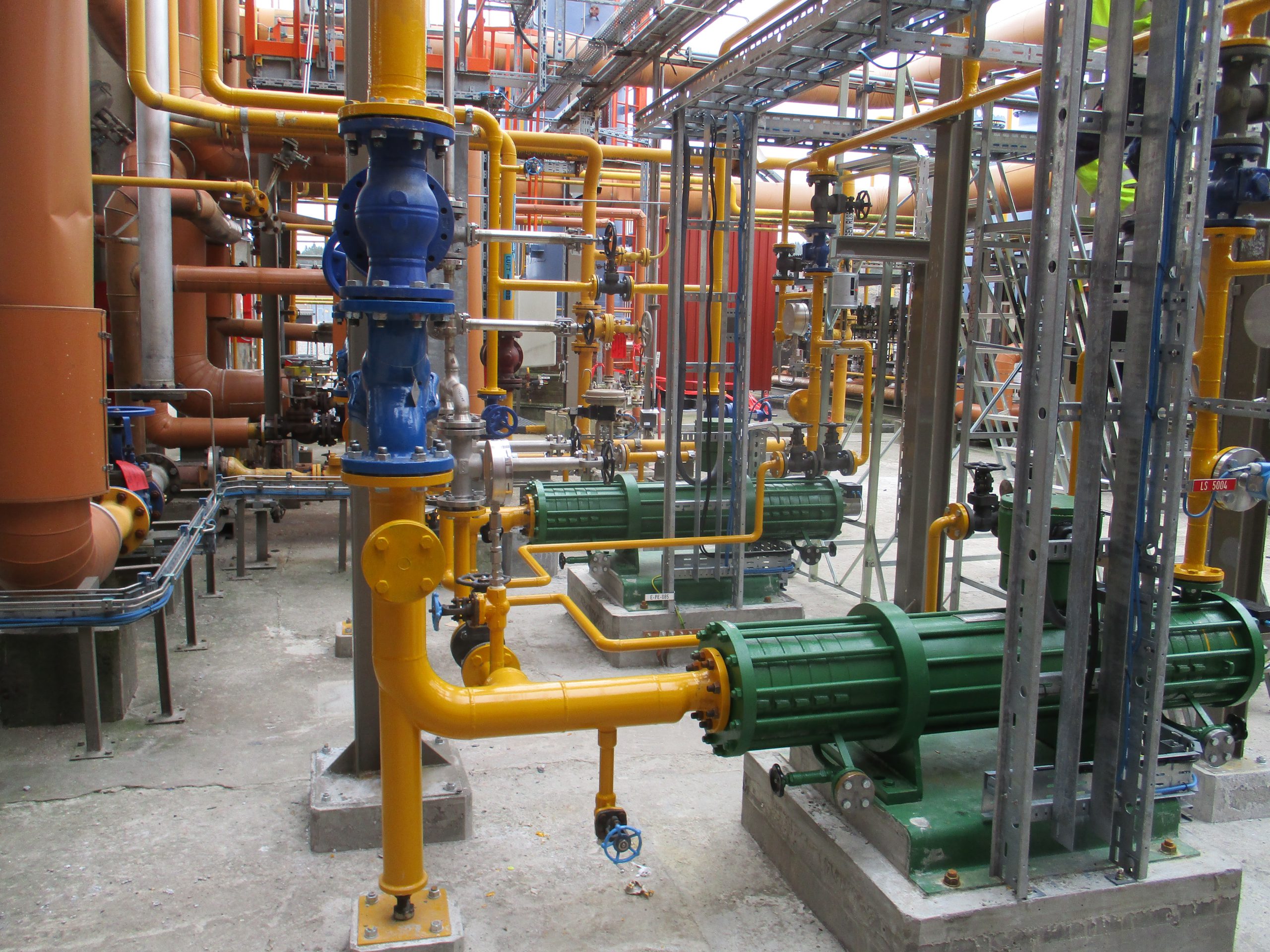

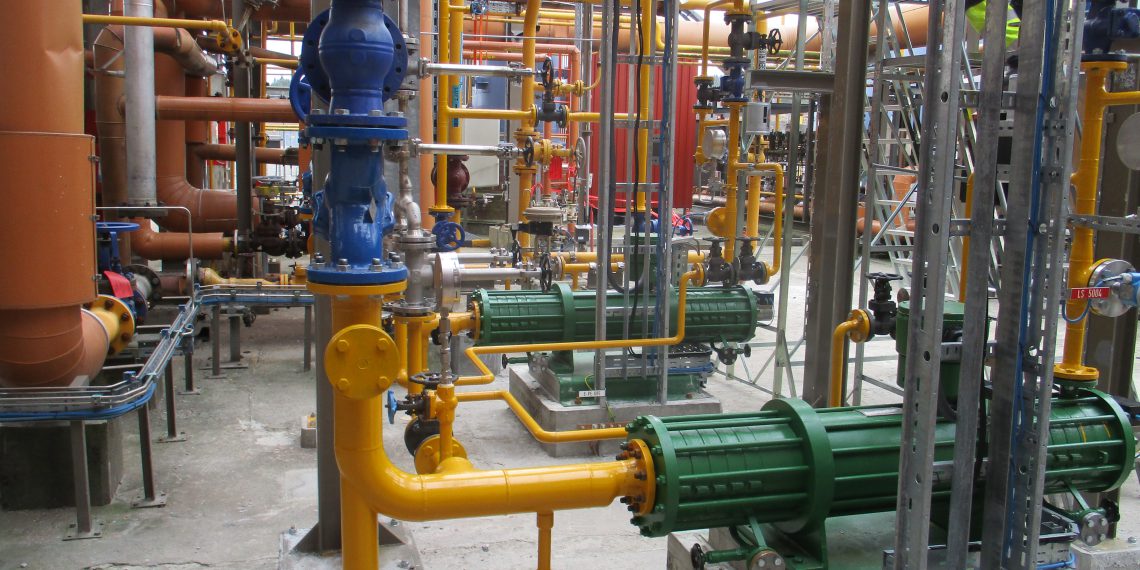

Die gelie­fer­ten Spalt­rohr­mo­tor­pum­pen, in Tan­dem-Bau­wei­se, för­dern das Medi­um [C3 Frak­ti­on, Haupt­be­stand­teil Pro­py­len] mit einer Tem­pe­ra­tur von 22°C. Die För­der­hö­he [H] beträgt 379 m bei einem För­der­strom [Q] von 7,8 m³/h. Die Pum­pen­ag­gre­ga­te sind für einen Nenn­druck von 40 bar aus­ge­legt und ver­fü­gen über eine Tem­pe­ra­tur- und Niveau­über­wa­chung. Für eine Online- Über­wa­chung der hydrau­li­schen Axi­al­la­ge­rung wur­de eine Rotor-Posi­ti­ons­über­wa­chung vorgesehen.

Dank der spe­zi­el­len Kon­struk­ti­on der mehr­stu­fi­gen Pum­pen in Tan­dem-Bau­wei­se sind die­se Maschi­nen ein­zig­ar­tig auf dem Markt. Die uni­ka­le Anord­nung der Pum­pen­stu­fen führt zu einer mini­mier­ten Wel­len­durch­bie­gung und Ent­las­tung der Gleit­la­ger. Für einen berüh­rungs- und ver­schleiß­frei­en Lauf der Rotor­ein­heit sorgt die HERMETIC Tech­no­lo­gie „ZART ^®“ (Zero Axi­al and Radi­al Thrust).

Da die Spalt­rohr­mo­tor­pum­pe im All­ge­mei­nen über kei­ne stör­an­fäl­li­gen Bau­tei­le wie Wel­len­dich­tun­gen, Kupp­lun­gen und Rei­bungs­la­ger ver­fügt, ist die­se Tech­no­lo­gie für schwie­rigs­te Ein­satz­be­din­gun­gen beson­ders geeig­net. Die­se lecka­ge­freie Pum­pen­aus­füh­rung garan­tiert die siche­re För­de­rung von gefähr­li­chen und kost­ba­ren Pro­duk­ten und zeich­net sich durch ihre hohe Ver­füg­bar­keit und Lang­le­big­keit aus. Des Wei­te­ren tra­gen die­se her­me­ti­schen Pum­pen dazu bei, gel­ten­de Umwelt- und Arbeits­schutz­auf­la­gen umzusetzen.

Bis dato hat­te „Nore­tyl AS“ nur kon­ven­tio­nel­le Krei­sel­pum­pen mit dyna­mi­scher Wel­len­dich­tung im Ein­satz. Vor dem Hin­ter­grund der anspruchs­vol­len För­der­auf­ga­be und dem Wunsch nach einer Erhö­hung der Anla­gen­ver­füg­bar­keit und Mini­mie­rung der War­tungs­kos­ten war dem Kun­den klar, dass für die­sen Ser­vice eine alter­na­ti­ve Pum­pen­tech­no­lo­gie ein­ge­setzt wer­den muss.

Nach einer aus­führ­li­chen Eva­lu­ie­rung der mög­li­chen Lösun­gen hat sich „Nore­tyl AS“ für eine Spalt­rohr­mo­tor­pum­pe ent­schie­den. Aus­schlag­ge­bend dabei das hohe Sicher­heits­ni­veau, bedingt durch die wel­len­dich­tungs­lo­se und somit lecka­ge­freie Kon­struk­ti­on und die Ver­mei­dung von Ver­schleiß­tei­len was mit lan­gen War­tungs­in­ter­val­len einhergeht.

Im Betrieb über­zeu­gen die Spalt­rohr­mo­tor­pum­pen durch ein­fa­che Instal­la­ti­on, kom­pak­ten Grund­riss, lei­sen und vibra­ti­ons­frei­en Betrieb und den ver­gleichs­wei­se gerin­gen Instrumentierungsumfang.

HERMETIC lie­fert seit Jahr­zehn­ten Spalt­rohr­mo­tor­pum­pen in die petro­che­mi­sche Indus­trie. Die­se kom­men sowohl bei „green­field“ Pro­jek­ten, wie auch beim Aus­tausch von pro­blem­be­haf­te­ten Pum­pen­ag­gre­ga­ten in bestehen­den Anla­gen zum Einsatz.

Sowohl stan­dar­di­sier­te Model­le wie auch kun­den­spe­zi­fi­sche Pum­pen­lö­sun­gen kön­nen im Ein­klang mit der tech­ni­schen Öl und Gas Richt­li­nie API685 aus­ge­führt werden.

Für nahe­zu jede Pum­pen­auf­ga­be, ange­fan­gen bei ein­fa­chen Anwen­dun­gen über her­kömm­li­che Flüs­sig­ga­se bis hin zu kryo­ge­nen Anwen­dun­gen, lie­fert HERMETIC eine zuver­läs­si­ge Lösung. Selbst extre­me Pro­zess­pa­ra­me­ter wie Sys­tem­drü­cke von 120 MPa und Tem­pe­ra­tu­ren von 450°C stel­len für die bewähr­te Spalt­rohr­mo­tor­tech­no­lo­gie kei­ne Her­aus­for­de­rung dar.
