Sitzt, passt und hat (kei­ne) Luft – wie Luft­spalt­sen­so­ren die Pro­zess­si­cher­heit erhöhen

Bevor es zur Bear­bei­tung von Roh­tei­len kommt, wer­den die­se zumeist in eine Spann­vor­rich­tung ein­ge­bracht. Ob das Werk­stück jedoch wirk­lich sicher auf der Bezugs­ebe­ne auf­liegt, kön­nen Unter­neh­men nur durch prä­zi­se Mes­sun­gen her­aus­fin­den. Mit der Serie ISA3‑L bie­tet SMC gleich meh­re­re Vari­an­ten digi­ta­ler Luft­spalt­sen­so­ren, bei denen Anwen­der von hoher Fle­xi­bi­li­tät bei umfang­rei­cher Pro­zess­si­cher­heit pro­fi­tie­ren. Zudem ermög­licht eine IO-Link-Schnitt­stel­le neben umfang­rei­cher Daten­über­tra­gung einen beson­ders hohen Grad an Auto­ma­ti­sie­rung.
In allen Indus­trien, wo Werk­stü­cke bear­bei­tet wer­den, muss die kor­rek­te Aus­rich­tung der Roh­lin­ge sicher­ge­stellt sein. Auch bei der Palet­ten­plat­zie­rung kommt es auf hohe Prä­zi­si­on an, um eine fes­te Auf­la­ge zu gewähr­leis­ten. Beson­ders effi­zi­ent gelingt das mit­tels Luft­spalt­sen­so­ren, die in Maschi­nen Abstän­de und Auf­la­gen kon­takt­los über­wa­chen bzw. kon­trol­lie­ren. Denn die­se kön­nen unab­hän­gig von Werk­stoff oder der Bear­bei­tungs­um­ge­bung und damit uni­ver­sell ver­wen­det wer­den. Wie umfang­reich der Ein­satz von Luft­spalt­sen­so­ren mög­lich ist, zeigt die SMC Deutsch­land GmbH mit der Serie ISA3‑L.
Sehr kur­ze Mess­ab­stän­de für hohe Genauigkeit
Ob hohe Pro­zess­si­cher­heit, etwa beim kor­rek­ten Ein­span­nen von Roh­lin­gen, bei Güte­prü­fun­gen oder pro­zess­be­glei­ten­den Qua­li­täts­si­che­run­gen: Bei fes­ten Werk­stof­fen sind pneu­ma­ti­sche Mess­ver­fah­ren wie mit den Luft­spalt­sen­so­ren von SMC die ers­te Wahl, da sie im Gegen­satz etwa zu induk­ti­ven oder kapa­zi­ti­ven Sen­so­ren ihre Mes­sung mate­ri­al­un­ab­hän­gig durch­füh­ren kön­nen. Mit 0,01 bis 0,03 mm (Typ F), 0,02 bis 0,15 mm (Typ G) und 0,05 bis 0,30 mm (Typ H) ste­hen Anwen­dern punkt­ge­nau­en Ein­satz­mög­lich­kei­ten auf unter­schied­li­che Nenn­be­rei­che der Abfra­ge­di­stanz zur Ver­fü­gung. Die Mes­sung erfolgt über zwei Druck­sen­so­ren, die bis zu einem gewis­sen Grad sogar selbst­rei­ni­gend sind und über die Schutz­art IP67 ver­fü­gen. Damit sind sie in ganz unter­schied­li­chen Umge­bun­gen einsetzbar.
Dank IO-Link-Schnitt­stel­le las­sen sich Aus­gangs­druck­wert, Ver­sor­gungs­druck­wert sowie wei­te­re Dia­gno­se­infor­ma­tio­nen an über­ge­ord­ne­te Steue­rungs­ein­hei­ten über­tra­gen. Dar­aus ergibt sich eine gan­ze Rei­he an Vor­tei­len für die Pro­zess­op­ti­mie­rung: Unter ande­rem las­sen sich so War­tungs­ar­bei­ten wie zuge­setz­te Blen­den oder Abfra­ge­dü­sen sowie Schwan­kun­gen im Ver­sor­gungs­druck schnel­ler erken­nen und behe­ben – voll­stän­di­ge Infor­ma­tio­nen über Gerä­te und Seri­en­num­mern im Netz­werk unter­stüt­zen zusätz­lich bei der Loka­li­sie­rung von Fehlerquellen.
Benut­zer­freund­li­che Handhabung

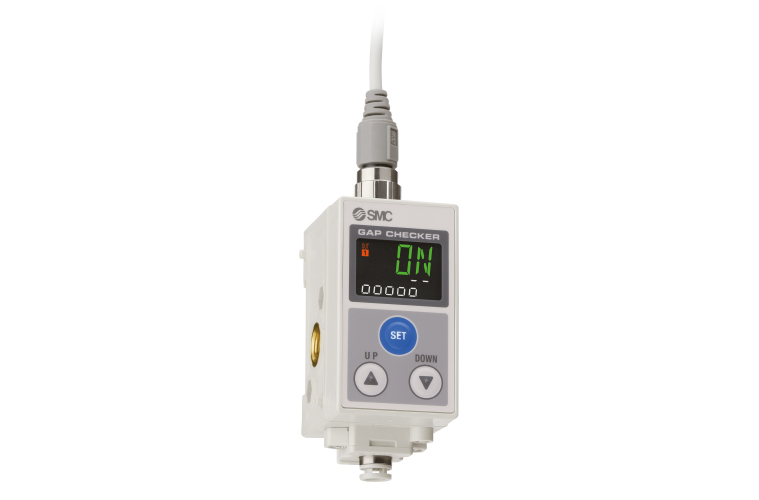

Die umfang­reichs­ten Daten sind nur begrenzt nütz­lich, wenn Anwen­der nur umständ­lich Ein­sicht erhal­ten. SMC ver­ein­facht den Pro­zess bei der Serie ISA3‑L durch ein 2‑zeiliges digi­ta­les Dis­play mit drei Far­ben (rot, grün, weiß). Hier kön­nen neben dem Abstand des Werk­stücks von der Auf­la­ge­flä­che mit Pegel­mes­ser auch die Wer­te zum Druck sowie zum Betriebs­zu­stand ange­zeigt wer­den. Dazu gehö­ren auch die bei­den Schalt­aus­gän­ge als NPN oder PNP in einem Gerät. Per Up/­Down-Tas­ten sind Anwen­der in der Lage, sowohl zwi­schen den unter­schied­li­chen Para­me­tern zu schal­ten als auch alle Ein­stel­lun­gen vorzunehmen.
Zusätz­li­che Anwen­der­freund­lich­keit ent­steht unter ande­rem dank Steue­rung mit oder ohne Steue­rungs­ein­heit. Bei Bedarf pas­sen bis zu sechs Ein­hei­ten der Serie ISA3‑L auf eine Mehr­fach­an­schluss­plat­te, die sich links- oder rechts­sei­tig an eine Steue­rung anschlie­ßen las­sen. Die kom­pak­ten Abmes­sun­gen sowie das gerin­ge Gewicht der Sen­so­ren der Serie ISA3‑L ver­ein­fa­chen zusätz­lich die Mon­ta­ge und War­tung der Sen­so­ren.
Wei­te­re Infor­ma­tio­nen: https://www.smc.eu/de-de/produkte/isa3-l-digitaler-luftspaltsensor-3-teilige-anzeige-io-link~163136~cfg
