Siche­rer, sau­be­rer Filterwechsel

Fil­ter­wech­sel stel­len beson­ders dann ein Pro­blem dar, wenn das Medi­um häu­fig wech­selt und, wie etwa im Fall von Lacken und Far­ben, schnell ent­spre­chen­de Spu­ren hin­ter­lässt. Nicht sel­ten wer­den sol­che Fil­ter­wech­sel zu einer unge­lieb­ten Fleiß­auf­ga­be, weil nach dem Fil­ter­wech­sel nicht nur das Fil­ter­ge­häu­se, son­dern auch der Bereich um den Fil­ter gerei­nigt wer­den muss.
Um den Pro­zess ein­fa­cher, siche­rer und vor allem schnel­ler zu gestal­ten, hat adfil­tec ein tot­raum­op­ti­mier­tes Cap­sule­sys­tem vor­ge­stellt, das beson­ders für die Anwen­dung bei Lacken und Far­ben, aber auch für alle Anwen­der inter­es­sant ist, die gefähr­li­che Stof­fe filtrieren.
Geht es bei Far­ben in ers­ter Linie um einen schnel­len und unkom­pli­zier­ten Fil­ter­wech­sel, bei dem sich die Rei­ni­gungs­ar­bei­ten auf ein mög­li­ches Mini­mum redu­zie­ren sol­len, so ist der Hin­ter­grund beim Fil­trie­ren gefähr­li­cher Stof­fe ein ganz anderer.

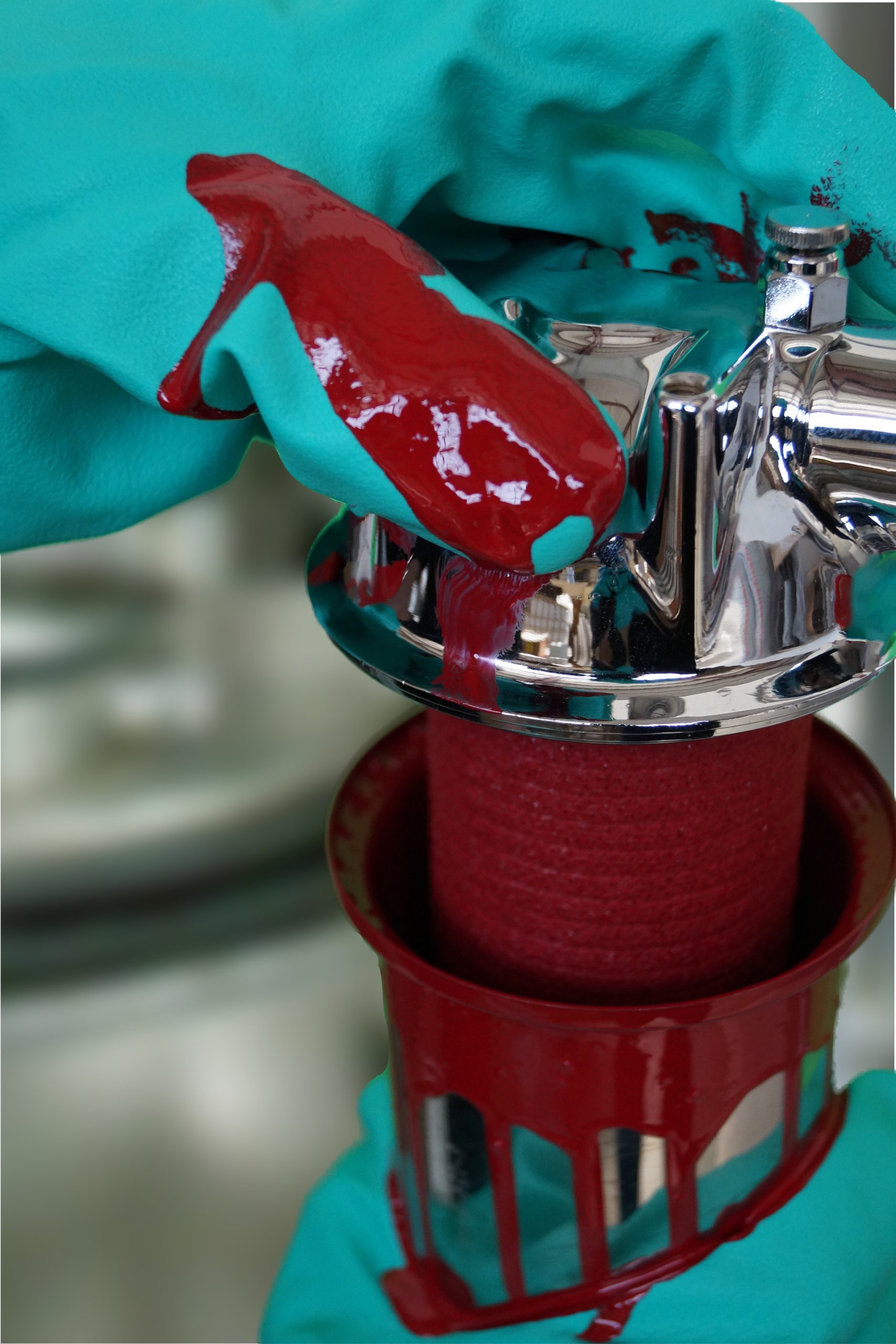

Nutzt man einen gekap­sel­ten Fil­ter, so ent­fal­len Rei­ni­gungs­ar­bei­ten wei­test­ge­hend, da die Fil­ter­ker­ze im Inne­ren einer Hül­le ver­baut ist und die Anschlüs­se zum Fil­ter­ge­häu­se bei der Ent­nah­me auto­ma­tisch ver­schlie­ßen. Die­ser Mecha­nis­mus ist mit­tels feder­be­las­te­ter Klap­pe am Ein­lass und Kugel am Aus­lass rea­li­siert. Das Rei­ni­gen der Zu- und Abläu­fe am Gehäu­se kann durch eine Leer­cap­su­le erfol­gen, durch die zum Bei­spiel eine Rei­ni­gungs­lö­sung oder ein Löse­mit­tel gepumpt wer­den kann. Läs­ti­ges und zeit­rau­ben­des Put­zen ent­fällt damit. Durch die sehr sta­bi­le Aus­füh­rung ist ein Rei­ßen der Hül­le bei der Ent­nah­me aus dem Gehäu­se aus­ge­schlos­sen – ein bekann­tes Ärger­nis bei mit Foli­en­sys­te­men gekap­sel­ten Filtern.

Schutz für Mit­ar­bei­ter vor gefähr­li­chen Stoffen

Nütz­lich ist das Cap­sule­sys­tem ins­be­son­de­re bei toxi­schen und gesund­heits­schäd­li­chen Medi­en. Beim Fil­ter­wech­sel kommt der Mit­ar­bei­ter durch die Cap­su­le nicht zwin­gend mit dem Medi­um in Berüh­rung. Haut­rei­zun­gen, Ver­ät­zun­gen oder auch ein­fa­che Ver­schmut­zun­gen der Hän­de wer­den effek­tiv ver­mie­den. Das Tra­gen von zusätz­li­chen, viel­leicht sogar sehr auf­wen­di­gen Schutz­aus­rüs­tun­gen bei toxi­schen oder gesund­heits­schäd­li­chen Medi­en kann dadurch ent­fal­len. Zudem wird eine Kon­ta­mi­na­ti­on der Umge­bung ver­hin­dert, was die Ein­hal­tung von Grenz­wer­ten unterstützt.
Die modu­la­re Bau­wei­se ermög­licht den Ein­bau nahe­zu aller Fil­ter­ty­pen des Her­stel­lers. So kann im Bereich Lacke und Far­ben oder bei der Fil­tra­ti­on von Sus­pen­si­on-Slur­ry eine spe­zi­ell dafür geeig­ne­te Fil­ter­ty­pe ein­ge­setzt wer­den, deren Fil­ter­fein­heit meist im Bereich von 10 bis 150 μm liegt. In der Phar­ma­zie dage­gen sind eher fei­ne­re Falt­ele­men­te (plis­sier­te Fil­ter) oder eine Ste­ril­fil­tra­ti­on mit 0,2 μm gefor­dert. Die ver­schie­de­nen Anfor­de­run­gen sind durch die viel­sei­ti­gen Fil­ter­ty­pen und die abge­stuf­ten Fein­hei­ten auch im Cap­sule­sys­tem abgedeckt.
Luft­ein­schlüs­se im Pro­dukt, die man bei der Her­stel­lung oft nicht ver­mei­den kann, sind bei Beschich­tungs­an­wen­dun­gen abso­lut stö­rend. So kommt es immer wie­der zu Feh­lern auf dem Trä­ger­ma­te­ri­al, die als Aus­schuss erkannt und ent­fernt wer­den müs­sen. Mikro­bla­sen kön­nen meist nur unter gro­ßem Auf­wand über Ent­ga­ser ent­fernt wer­den. Bei dünn­flüs­si­gen Medi­en wie Inkjets kann ein Ver­such über eine beid­sei­tig ent­lüf­ten­de Cap­su­le durch­aus gute Resul­ta­te brin­gen. Der Erfolg basiert auf der Tat­sa­che, dass sich die Mikro­bla­sen im Fil­ter zu grö­ße­ren Bla­sen ver­ei­nen, die dann gesam­melt direkt hin­ter dem Fil­ter­me­di­um im Inne­ren der Cap­su­le auf­stei­gen. Die­ser Effekt der Koales­zenz zeigt sich beson­ders dann, wenn gerin­ge Men­gen bei der Ver­ar­bei­tung erneut über einen Fil­ter zum Druck­kopf geführt wer­den. Das Cap­sule­sys­tem bie­tet in sol­chen Fäl­len die Mög­lich­keit, auf der Rein­sei­te ent­lüf­ten zu können.

Wenig Pro­dukt­ver­lust

Nicht nur bei beson­ders teu­ren Medi­en ist es wich­tig, dass die Pro­duk­ti­ons­li­nie tot­raum­op­ti­miert ist. Hat man in her­kömm­li­chen Fil­ter­ge­häu­sen neben der Kon­ta­mi­na­ti­on an sich auch sehr viel Rest­pro­dukt, das im schlech­tes­ten Fall auch noch ent­sorgt wer­den muss, so sind die Ver­lus­te beim Cap­sule­sys­tem über­schau­bar. Teil­wei­se wer­den die­se Res­te dem Pro­zess als Ein­teil­wa­re wie­der zuge­führt. So wird Abfall ver­mie­den und die Aus­beu­te erhöht.
Das Cap­sule­sys­tem kann durch die ver­schie­de­nen Bau­grö­ßen zum Bei­spiel im Labor für gerin­ge Men­gen oder auch in der Pro­duk­ti­on bei einem Durch­satz von meh­re­ren Ton­nen pro Stun­de ein­ge­setzt wer­den. Die Cap­su­le gibt es als Ein­zel­fil­ter in Län­gen von 5, 10, 20 und 30 Zoll, die Mehr­fach­cap­su­le mit 7 Fil­ter­ker­zen par­al­lel in Aus­füh­run­gen mit 10, 20 und 30 Zoll. Somit ist ein brei­tes Spek­trum der Durch­fluss­men­gen abge­deckt und ein Sca­le-Up erweist sich als ein­fach realisierbar.

Sau­be­re Angelegenheit

Das Cap­sule­sys­tem ist mit sei­ner har­ten Scha­le sehr robust, schützt Anwen­der vor Kon­ta­mi­na­ti­on mit gefähr­li­chen Medi­en, beschleu­nigt den Fil­ter­wech­sel und ver­hin­dert auf­wen­di­ge Rei­ni­gungs­ar­bei­ten. Zudem ist der Ein­satz des Sys­tems durch die ver­füg­ba­ren Fil­ter­ty­pen und ‑fein­hei­ten bei nahe­zu allen Anwen­dun­gen denk­bar. Bei hoch­wer­ti­gen Pro­duk­ten zeich­net sich die Cap­su­le beson­ders durch ein gerin­ges Tot­vo­lu­men, das zudem der Abfall­ver­mei­dung dient.
Die sau­be­re Lösung stellt adfil­tec auf der Paint Expo in Karls­ru­he vom 17. bis zum 20. April aus (Hal­le 3, Stand 3540).
