Ran­gier­ver­tei­ler­lö­sung für Anwen­dun­gen im Nicht-Ex-Bereich

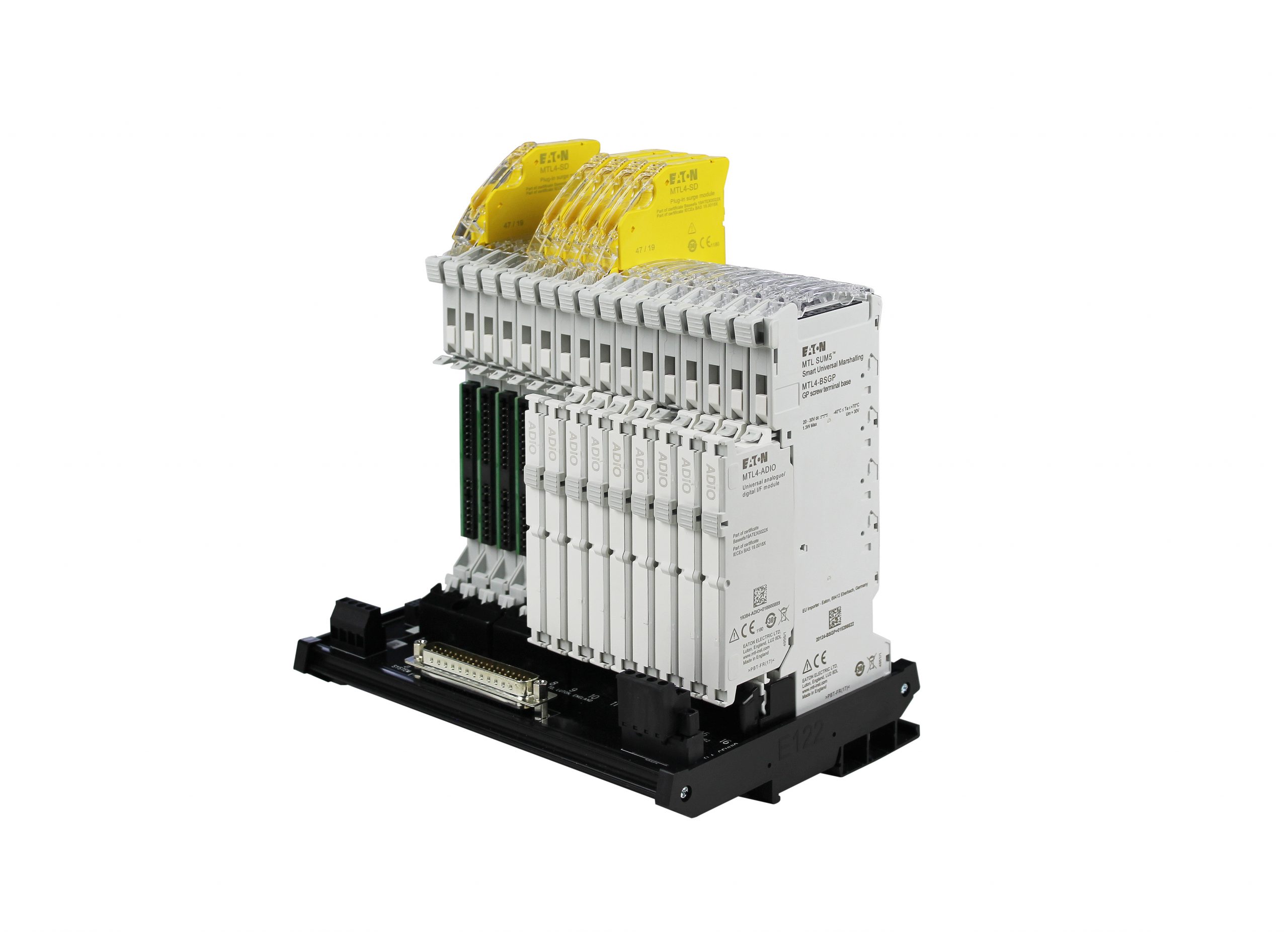

Das Ener­gie­ma­nage­ment-Unter­neh­men Eaton hat eine neue Ver­si­on sei­ner revo­lu­tio­nä­ren uni­ver­sel­len Ran­gier­ver­tei­ler­lö­sung MTL SUM5 (Smart Uni­ver­sal Mar­shalling) für den Ein­satz in indus­tri­el­len Anwen­dun­gen ohne Ex-Berei­che auf den Markt gebracht. Das uni­ver­sel­le MTL SUM5 bie­tet das glei­che ein­zig­ar­ti­ge modu­la­re Design wie die Ex-Vari­an­te sowie lebens­lan­ge Kos­ten­ein­spa­run­gen für Anwen­dun­gen zur Signal­auf­be­rei­tung.  Dar­über hin­aus ist die Pro­gram­mie­rung mit dem neu­en Kon­fi­gu­ra­ti­ons­mo­dul viel ein­fa­cher und schneller.
Das MTL SUM5 kom­bi­niert die wich­tigs­ten Ran­gier­ver­tei­l­er­funk­tio­nen aus optio­na­ler eigen­si­che­rer Tren­nung, Signal­auf­be­rei­tung, Kop­pel­re­lais, Über­span­nungs­schutz und Trenn­klem­men in einem ein­zi­gen Sys­tem. Die dadurch mög­li­che Stan­dar­di­sie­rung auf ein Schrank­de­sign ver­ein­facht außer­dem die Beschaf­fung, Bestands­füh­rung und Doku­men­ta­ti­on erheb­lich. Da weni­ger Schrän­ke instal­liert wer­den müs­sen, kön­nen Anla­gen­be­trei­ber die Kos­ten für Instal­la­ti­on, Inbe­trieb­nah­me und War­tung sen­ken.  Das MTL SUM5 bie­tet somit nicht nur die nied­rigs­ten Instal­la­ti­ons- und Lebens­dau­er­kos­ten, son­dern spart gleich­zei­tig wert­vol­len Platz im Schaltraum.
Ein­fa­che Konfiguration
Das MTL SUM5 ist dank uni­ver­sel­len Steck­mo­du­len ein­fach ein­zu­rich­ten und zu kon­fi­gu­rie­ren und bie­tet den Anwen­dern die Mög­lich­keit, eigen­si­che­re und nicht eigen­si­che­re Funk­tio­nen in einem ein­zi­gen Sys­tem zu rea­li­sie­ren. Die Kon­fi­gu­ra­ti­on über einen PC erfolgt mit einem ein­zi­gen Modul: ent­we­der dem MTL4-DMA- oder dem MTL4-DMR-Dia­gno­se­alarm- und Kon­fi­gu­ra­ti­ons­mo­dul. Das MTL4-DMA ver­fügt über einen USB-Anschluss, 16 Alarm­an­zei­gen für jeden Kanal und zwei Relais­aus­gän­ge für Alarm­klem­men am Trä­ger. Die Relais bie­ten einen Dia­gno­se­alarm für Modul­aus­fäl­le sowie einen Pro­zes­salarm für die Lei­tungs­feh­ler­erken­nung (LFD) und Pro­zes­salar­me. Das MTL4-DMR bie­tet zusätz­lich zu die­sen Funk­tio­nen 16 Relais­kon­takt­aus­gän­ge für Pro­zes­salar­me von jedem Kanal über einen 34-poli­gen Flach­band­ka­bel­ste­cker, der eine Ver­bin­dung zu einer exter­nen Anschluss­pla­ti­ne ermöglicht.
Das kon­fi­gu­rier­ba­re Design des MTL SUM5 unter­stützt zudem spä­te Ände­run­gen im Pro­jekt­ver­lauf. Das ver­rin­gert den damit ver­bun­de­nen Auf­wand wäh­rend der Pro­jekt­aus­füh­rung, da Modu­le zu jedem Zeit­punkt wäh­rend der Instal­la­ti­on oder gar Inbe­trieb­nah­me ein­fach neu kon­fi­gu­riert oder nach Bedarf hin­zu­ge­fügt wer­den kön­nen. Die Trenn­klem­men sind in jedes Klem­me­mo­dul inte­griert, sodass Schlei­fen ein­fach iso­liert wer­den kön­nen, was die War­tung ver­ein­facht und die damit ver­bun­de­nen Kos­ten auf ein Mini­mum redu­ziert. Es gibt zwei Optio­nen für Feld­klem­men­bau­grup­pen (FTAs): Uni­ver­sal-FTAs für Signal­auf­be­rei­tung oder Durch­gangs­in­stal­la­tio­nen und eigen­si­che­re (IS) FTAs für Ex i‑Installationen. Sie kön­nen je nach Anwen­dung ein­fach aus­ge­tauscht wer­den. Das Über­span­nungs­schutz­mo­dul kann nach Bedarf nach Abschluss der Über­span­nungs­ri­si­ko­ana­ly­se hin­zu­ge­fügt wer­den, die meist wäh­rend der Detail-Engi­nee­ring-Pha­se durch­ge­führt wird. Dadurch kön­nen Betrei­ber Vor­lauf­kos­ten spa­ren, wenn die Anfor­de­run­gen an den Über­span­nungs­schutz noch nicht bekannt sind.
Das MTL SUM5 redu­ziert die Anzahl der Schalt­schrank­kom­po­nen­ten im Ver­gleich zu einer Stan­dard­lö­sung um 65 %. So unter­stützt bei­spiels­wei­se ein MTL SUM5 Uni­ver­sal-ADIO-Tren­ner­mo­dul die Funk­tio­na­li­tät von 20 ver­schie­de­nen MTL4600-Ein­ka­nal­mo­du­len, wäh­rend die kon­fi­gu­rier­ba­ren Para­me­ter Unter­stüt­zung für eine noch brei­te­re Palet­te von Anwen­dun­gen ermög­li­chen. Das Schrank­kon­zept bie­tet eine umfas­sen­de Dia­gno­se und mel­det Anla­gen­fah­rern, wenn War­tungs­maß­nah­men erfor­der­lich sind. Das SUM5 ver­fügt über Sta­tus-LEDs für Strom­ver­sor­gung, Funk­ti­on und Gerä­te­zu­stand, die die Inbe­trieb­nah­me und Feh­ler­su­che erheb­lich ver­ein­fa­chen. Die MTL SUM5-Modu­le kön­nen sowohl im Schalt­schrank, im Schalt­raum als auch vor Ort mon­tiert wer­den. Sie wur­den für Umge­bungs­tem­pe­ra­tu­ren von ‑40 bis +70 °C sowie die Mon­ta­ge in einem Ex-Bereich der Zone 2 ent­wi­ckelt und arbei­ten somit auch an dezen­tra­len Orten zuverlässigen.
