Posi­ti­ons- und Kraft­re­ge­lung mit hoher Auflösung

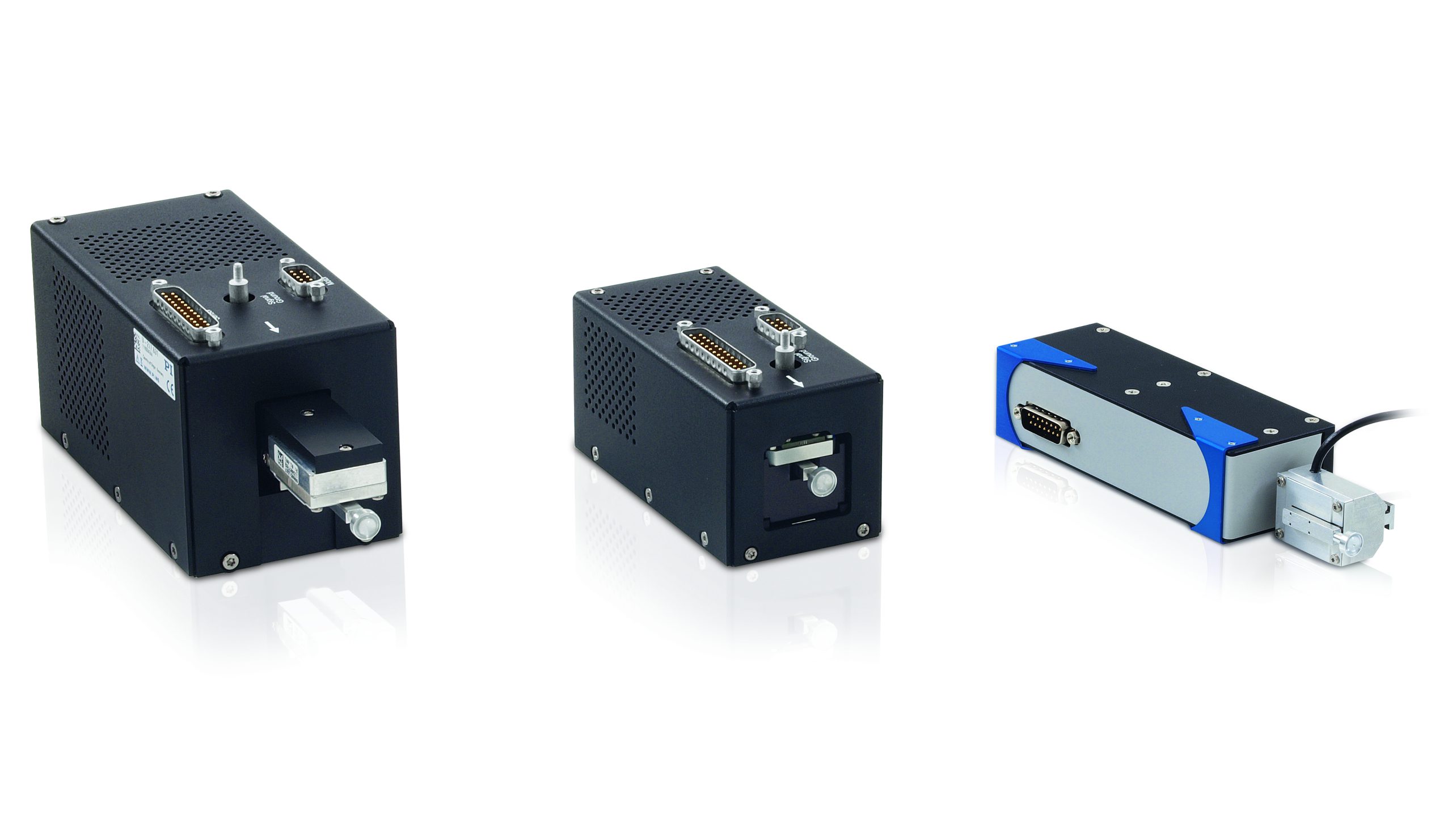

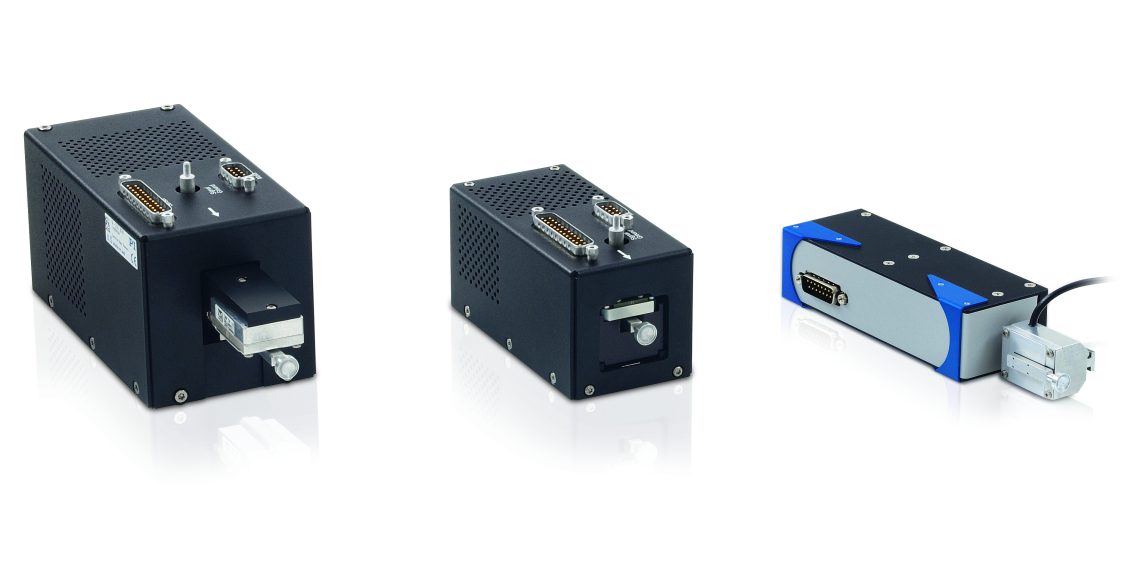

Magne­ti­sche Direkt­an­trie­be bie­ten gegen­über klas­si­schen, spin­del­ba­sier­ten Lösun­gen vor allem hin­sicht­lich Ver­schleiß und Dyna­mik Vor­tei­le. Da sie weit­ge­hend auf mecha­ni­sche Kom­po­nen­ten ver­zich­ten, gibt es kaum Rei­bung, weni­ger Spiel und damit mehr Prä­zi­si­on. Gleich­zei­tig sin­ken die Kos­ten und die Ener­gie­ef­fi­zi­enz steigt. Jetzt hat Phy­sik Instru­men­te (PI) das Ange­bot erwei­tert: Ins­ge­samt ste­hen die kom­pak­ten PIMag^® Voice-Coil-Line­ar­an­trie­be nun in drei Vari­an­ten zur Verfügung.

Sie eig­nen sich für Stell­we­ge bis 10, 15 oder 20 mm und errei­chen Geschwin­dig­kei­ten bis maxi­mal 750 mm/s. Ein inte­grier­ter opti­scher Linea­ren­coder für die direk­te Posi­ti­ons­mes­sung sorgt mit einer Auf­lö­sung von bis zu 0,01 µm für zuver­läs­si­ge Posi­ti­ons­re­ge­lung und wie­der­hol­ba­re Genauigkeit.

Da die Vor­schub­kraft der magne­ti­schen Direkt­an­trie­be vom elek­tri­schen Strom abhängt, kön­nen die PIMag^® Linearak­to­ren nicht nur für Bewe­gun­gen, son­dern auch zur Kraft­er­zeu­gung ver­wen­det wer­den. Ein optio­na­ler Kraft­sen­sor ermög­licht das Auf­brin­gen defi­nier­ter Kräf­te von maxi­mal 10 N, jeweils mit einer Auf­lö­sung von bis zu 1 mN. In Kom­bi­na­ti­on mit einem digi­ta­len Con­trol­ler las­sen sich so Auf­ga­ben im Auto­ma­ti­sie­rungs­ver­bund lösen, die schnel­le, sub-mikro­me­ter­ge­naue Posi­tio­nie­rung und gere­gel­te Aktor­kraft erfor­dern, z.B. beim Test von Sen­so­ren oder Bedienelementen.

All­ge­mein rei­chen die Anwen­dungs­mög­lich­kei­ten von der Halb­lei­ter­fer­ti­gung, Bio­tech­no­lo­gie und Medi­zin­tech­nik über Kippspiegel‑, Dosier‑, Prüf- und Fokus­sier­an­wen­dun­gen bis hin zur Pho­to­nik und Welt­raum­tech­nik. Dank ihrer Lang­le­big­keit eig­nen sich die Line­ar­an­trie­be auch für indus­tri­el­le Ein­sät­ze, die sie­ben Tage die Woche einen „Rund-um-die-Uhr-Betrieb“ verlangen.
