Pneu­ma­ti­sches För­der­sys­tem ver­hin­dert Entmischung

Ein schlüs­sel­fer­ti­ges Sys­tem, das die für die Her­stel­lung von Was­ser­fil­tern erfor­der­li­che Roh­ma­te­ri­al­hand­ha­bung, Dosie­rung, Misch- und För­der­tech­nik umfasst, lie­fert die Schwei­zer Geri­cke Grup­pe. Eine der wich­tigs­ten Anfor­de­run­gen war die Ver­mei­dung von Ent­mi­schun­gen wäh­rend des Pro­zes­ses. Um dies zu errei­chen, war die rich­ti­ge Aus­wahl und Aus­le­gung des pneu­ma­ti­schen Zuführ­sys­tems entscheidend.

Was­ser­fil­ter­pa­tro­nen bestehen unter ande­rem aus Ionen­tau­schern und Aktiv­koh­le­par­ti­keln. Um das fer­ti­ge Misch­pro­dukt zu den Abfüll­an­la­gen der Fil­ter­pa­tro­nen zu brin­gen, müs­sen meh­re­re Pro­zess­schrit­te durch­lau­fen wer­den. Die Anla­ge besteht aus meh­re­ren Big-Bag-Ent­la­de­sta­tio­nen für die Roh­stof­fe, Vaku­um­för­der­sys­te­men zu den gra­vi­me­tri­schen Dosie­rern, einem Durch­lauf­mi­scher und einem pneu­ma­ti­schen Dicht­strom­för­de­rer für das Mischprodukt.

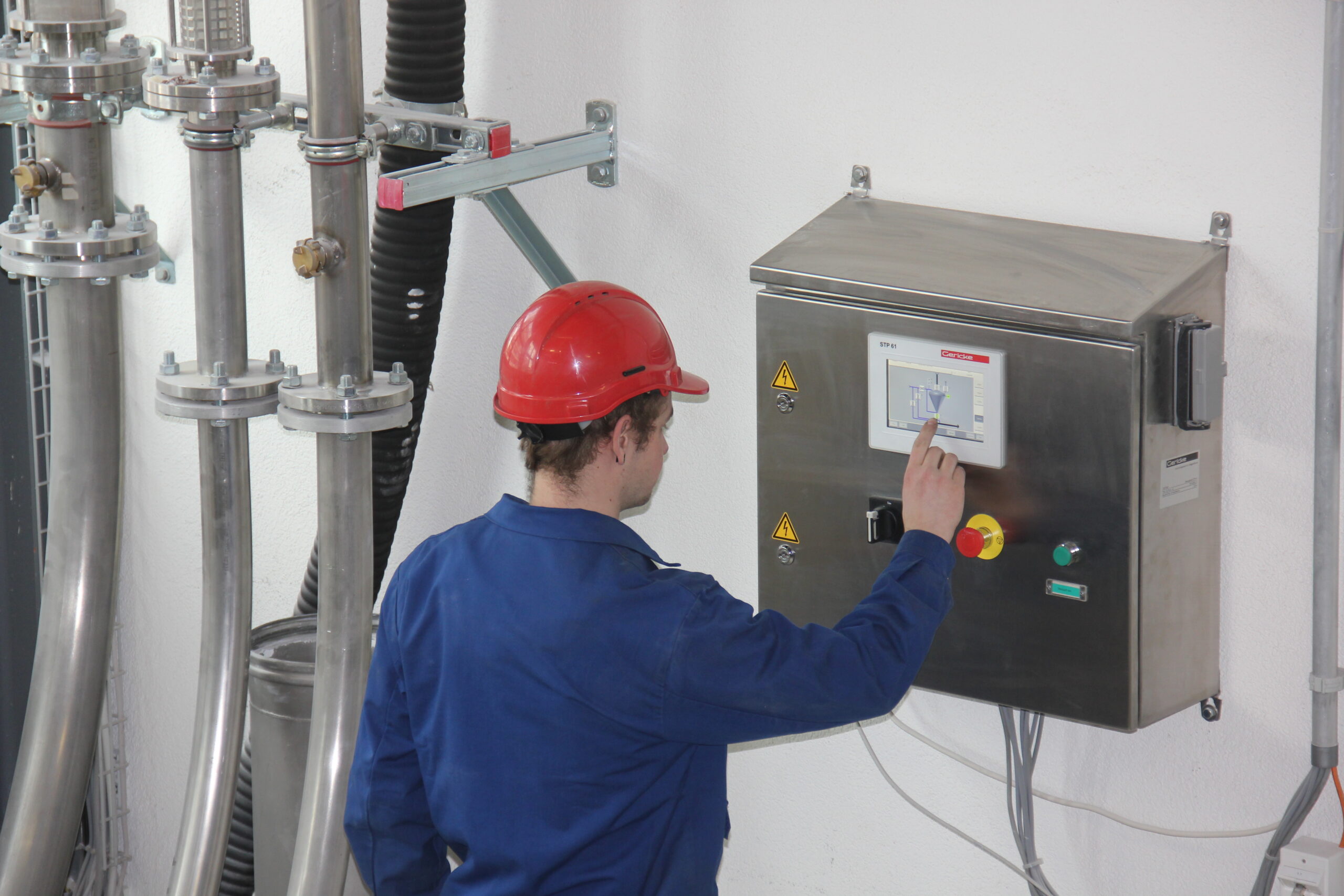

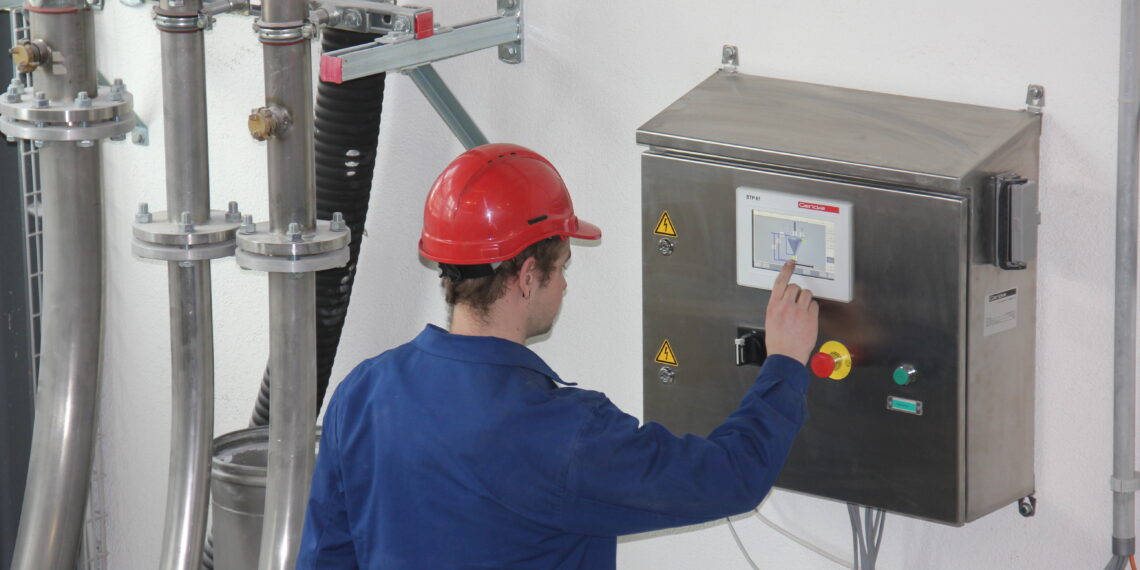

Alle ein­ge­setz­ten Schütt­gut­tech­no­lo­gien wur­den zunächst in einem Test­cen­ter des Unter­neh­mens getes­tet. Eini­ge der Pro­duk­te sind feucht und nicht frei flie­ßend. Die erfolg­rei­chen Ver­su­che gaben dem Kun­den unter ande­rem die Gewiss­heit, dass der Durch­lauf­mi­scher Geri­cke GCM die gefor­der­te Misch­ho­mo­ge­ni­tät erreicht und das pneu­ma­ti­sche Dicht­strom­för­der­sys­tem Geri­cke Pul­se­Flow PTA die Mischung ohne Ent­mi­schung fördert.

Bei der Geri­cke Pul­se­Flow PTA Dicht­stromp­neu­ma­tik wer­den die Schütt­gü­ter aus einem Druck­be­häl­ter als lang­sam beweg­te Pro­dukt­pfrop­fen mit Luft­ge­schwin­dig­kei­ten im Bereich von 4 — 12 Meter pro Sekun­de trans­por­tiert. Dies steht im Gegen­satz zu pneu­ma­ti­schen Dünn­strom­för­de­run­gen, die mit Luft­ge­schwin­dig­kei­ten von meist weit über 20 Meter pro Sekun­de arbeiten.

Neben dem Vor­teil der Ver­hin­de­rung von Ent­mi­schungs­ef­fek­ten beim Trans­port ver­braucht das Nie­der­ge­schwin­dig­keits-För­der­sys­tem auch nur eine mini­ma­le Men­ge an För­der­gas, was den Ener­gie­ver­brauch senkt und dar­über hin­aus Ver­schleiß­erschei­nun­gen an den Rohr­lei­tun­gen durch die abra­si­ven Aktiv­koh­le­par­ti­kel verhindert.
