Pho­to­elek­tri­sche Distanz­sen­so­ren für prä­zi­se Messwerte

Pho­to­elek­tri­sche Distanz­sen­so­ren mes­sen berüh­rungs­los und eig­nen sich dadurch für vie­le Ein­satz­be­rei­che. Je nach Mess­di­stanz haben sich unter­schied­li­che Arbeits­prin­zi­pi­en bewährt. Die Spe­zia­lis­ten von Con­tri­nex set­zen für die hoch­ge­naue Distanz­be­stim­mung im Nah­be­reich auf das Laser­tri­an­gu­la­ti­ons­ver­fah­ren wäh­rend sie bei gro­ßen Abstän­den der Lauf­zeit­be­stim­mung des Lichts den Vor­zug geben. Auf Basis die­ser Mess­prin­zi­pi­en arbei­ten die neu­en, hoch­prä­zi­sen Sen­so­ren DTL-C23 für den Nah­be­reich und DTL-C55 für grö­ße­re Distan­zen. Bei­de Sen­sor­ty­pen mes­sen Ent­fer­nun­gen weit­ge­hend unab­hän­gig von der Far­be und Ober­flä­chen­be­schaf­fen­heit des Mess­ob­jek­tes mit hoher Wie­der­hol­ge­nau­ig­keit. Die erfass­ten Distan­zen kön­nen jeweils über einen ein­stell­ba­ren Ana­log­aus­gang aus­ge­ge­ben wer­den und es lässt sich per Teach-in ein Schalt­fens­ter für einen Digi­tal­aus­gang ein­stel­len. Die Sen­so­ren arbei­ten bei einer Umge­bungs­tem­pe­ra­tur von ‑20 bis +60°C und sind dank Schutz­art IP67/IP69K extrem was­ser­strahl­fest. DTL-C55-Sen­so­ren sind nach Eco­lab zer­ti­fi­ziert, höchst bestän­dig gegen indus­tri­el­le Rei­ni­gungs­mit­tel und somit für hygie­ni­sche Berei­che prädestiniert.

Prä­zi­se Nahbereichsmessung

Der Distanz­sen­sor DTL-C23 arbei­tet nach dem Prin­zip der Laser­tri­an­gu­la­ti­on und misst je nach Aus­füh­rung Distan­zen von 20 bis 100 mm bei einer Auf­lö­sung von 0,12 mm und einer Linea­ri­tät von +/-0,25 mm. Bei einem Mess­punkt­durch­mes­ser von nur 1,5 mm beträgt die Wie­der­hol­ge­nau­ig­keit < 0,25 mm auf eine Distanz von 80 mm. Ein typi­scher Ein­satz­fall ist die Mes­sung der Rol­len­di­cke auf­ge­wi­ckel­ter Mate­ria­li­en. Die Anfangs- und End­di­cke lässt sich im Ana­log­be­reich leicht auf die 1 bis 10 V Aus­gangs­span­nung ein­stel­len, um bes­te Auf­lö­sungs­wer­te zu bekom­men. Auch für die Kon­trol­le von Posi­ti­on, Höhe, Dicke oder zur Erken­nung klei­ner Tei­le ist der kom­pak­te Sen­sor geeignet.

Gro­ße Abstän­de bestim­men und direkt digi­tal weitergeben

Der neue Distanz­sen­sor DTL-C55 nutzt das Prin­zip der Lauf­zeit­be­stim­mung des Lichts und misst so gro­ße Distan­zen bis 5.000 mm. In der IO-Link Aus­füh­rung wer­den Mes­sun­gen an das Steu­er­sys­tem direkt als Mil­li­me­ter­wer­te in digi­ta­ler Form wei­ter­ge­ge­ben, ein zusätz­li­cher Ana­log-Digi­tal-Wand­ler bzw. der Signal­ab­fall bei lan­gen Lei­tun­gen ent­fällt. Das IO-Link Smart-Sen­sor-Pro­fil erleich­tert das Hand­ling und mini­miert den Inte­gra­ti­ons­auf­wand. Zudem unter­stützt das Pro­fil die Erstein­rich­tung des Sen­sors durch anwen­der­freund­li­che Stan­dard­pa­ra­me­ter und Teach-Funk­tio­nen. Bereits in der Steue­rung vor­han­de­ne Para­me­ter wer­den dem neu ein­ge­setz­ten Sen­sor per Bus über­spielt. IO-Link sorgt – ohne Mehr­kos­ten – dane­ben für umfang­rei­che Dia­gno­se­mög­lich­kei­ten und Zusatz­in­for­ma­tio­nen wie Betriebs­stun­den, Signal­qua­li­tät oder Anzahl der Schalt­vor­gän­ge. Mit zwei vir­tu­el­len Schalt­punk­ten, die per Teach-in oder direk­tes Para­me­ter­ein­schrei­ben ein­stell­bar sind, eig­net sich der Sen­sor beson­ders für den Ein­satz in der mobi­len Logis­tik, z.B. an Gabel­stap­lern. Dank gro­ßem Erfas­sungs­be­reich erkennt er zuver­läs­sig Waren im Regal bzw. bestimmt die Grö­ße der Frei­flä­che davor, um den Lager­raum mit einem wei­te­ren Pack­stück opti­mal nut­zen zu können.

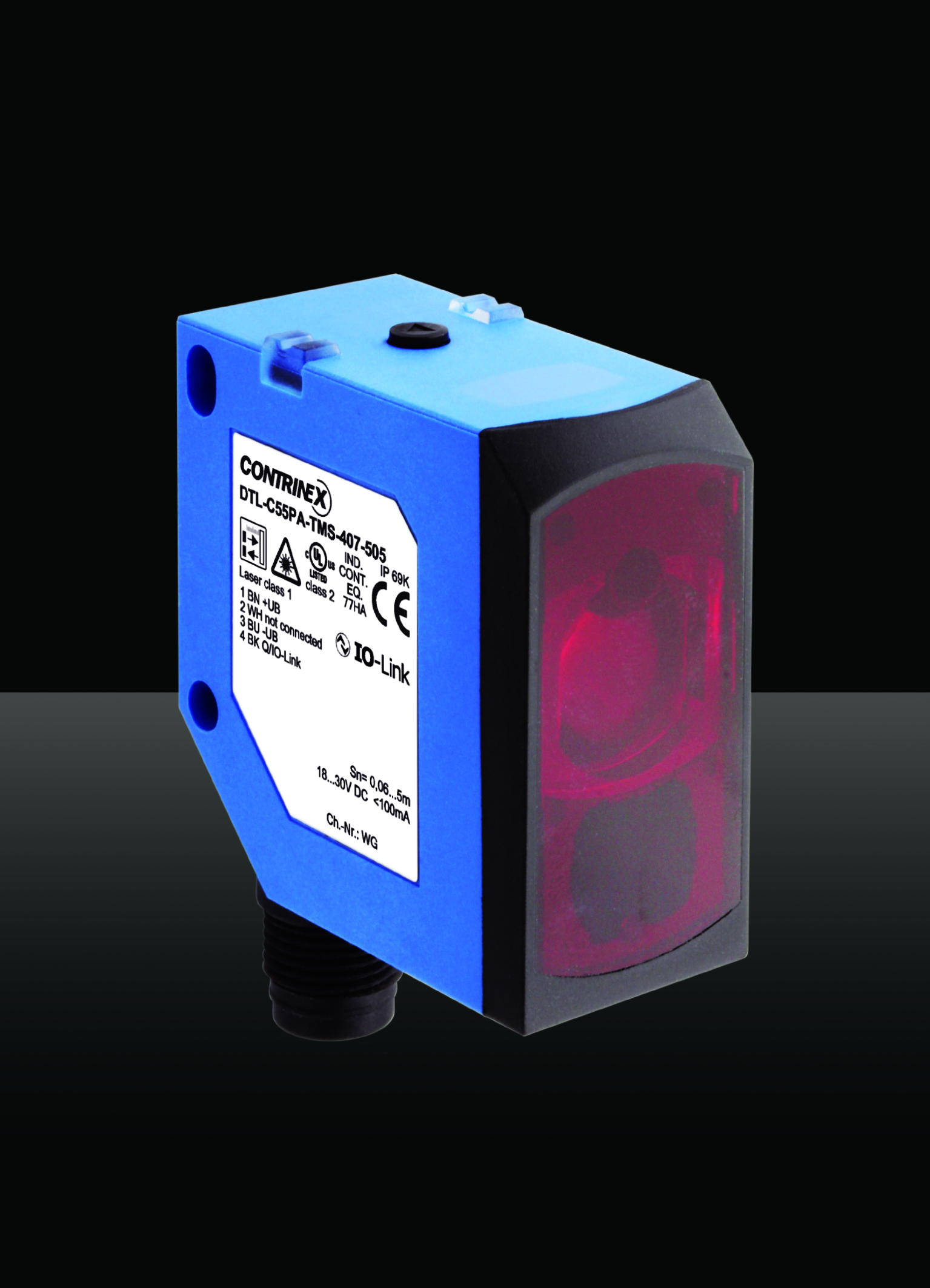

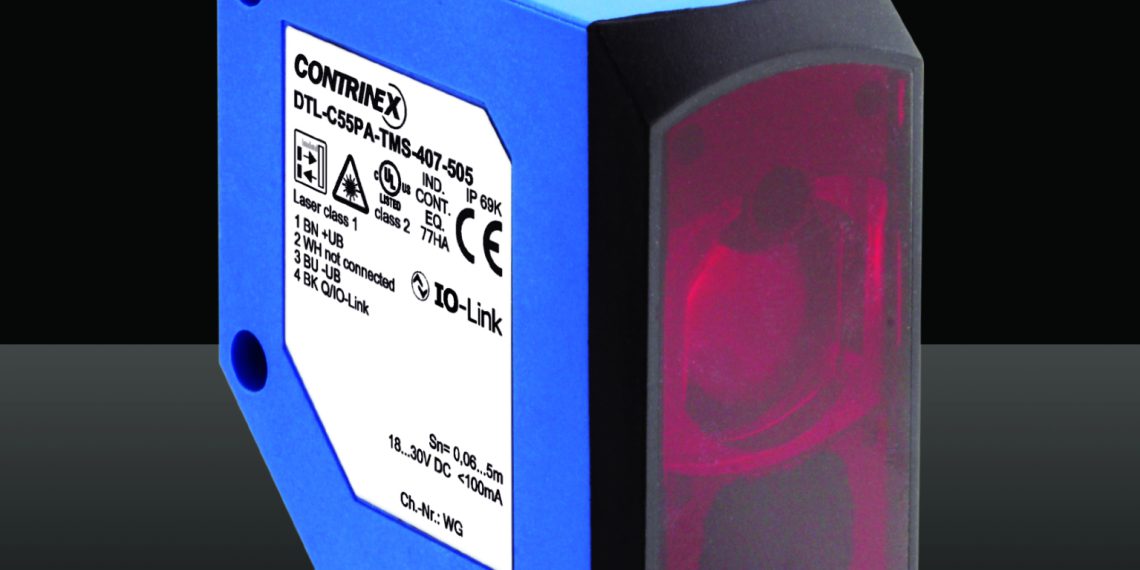

Der DTL-C55 Abstands­sen­sor ist 50 x 50 x 23 mm groß und misst Distan­zen bis 5.000 mm. Ver­sio­nen mit IO-Link Schnitt­stel­le und Hin­ter­grund­aus­blen­dung wer­den angeboten

Klein und fein, der Tri­an­gu­la­ti­ons­sen­sor DTL-C23 für Distan­zen von 20 bis 100 mm ist nur 20 x 34 x 12 mm groß
