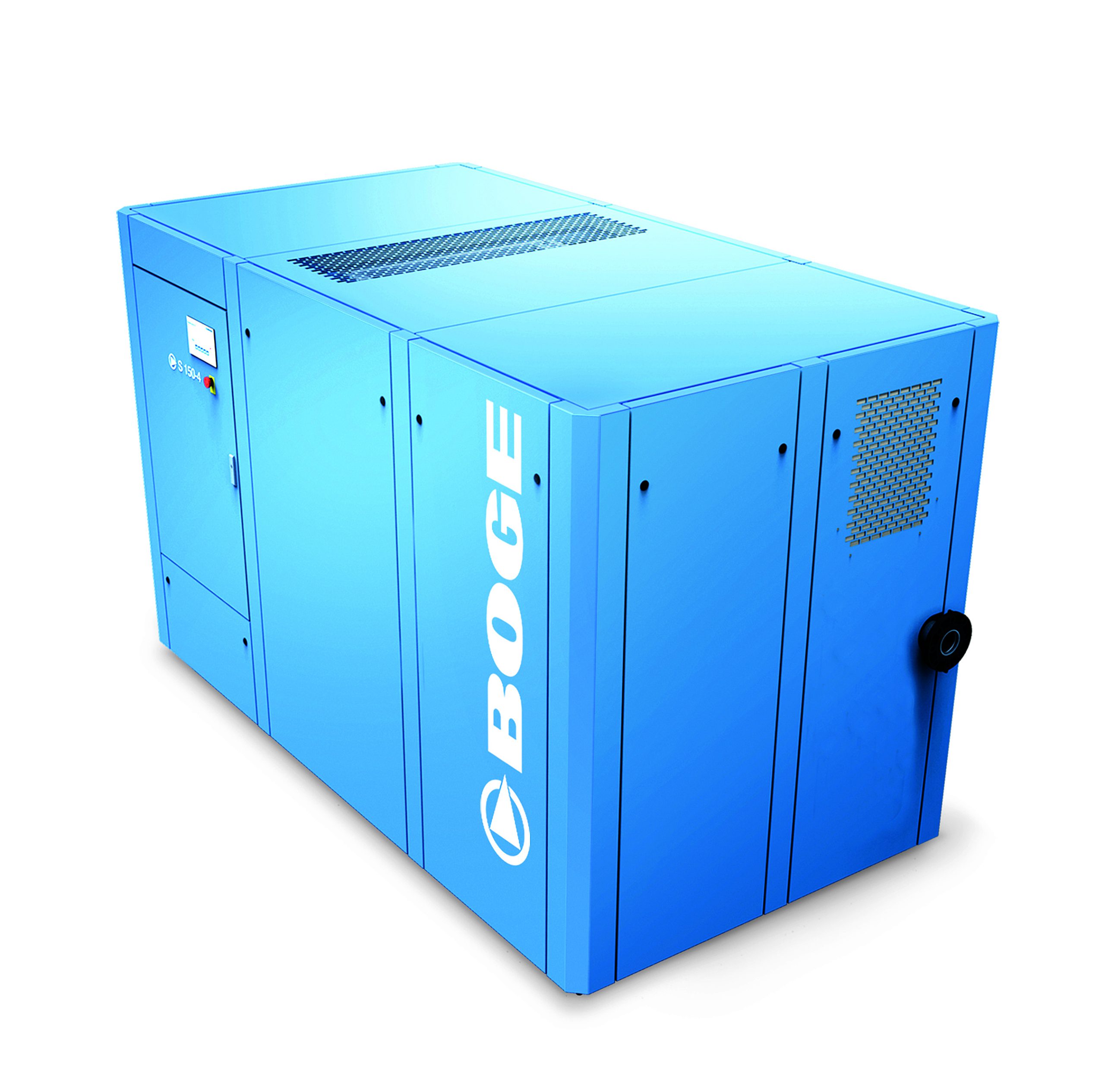

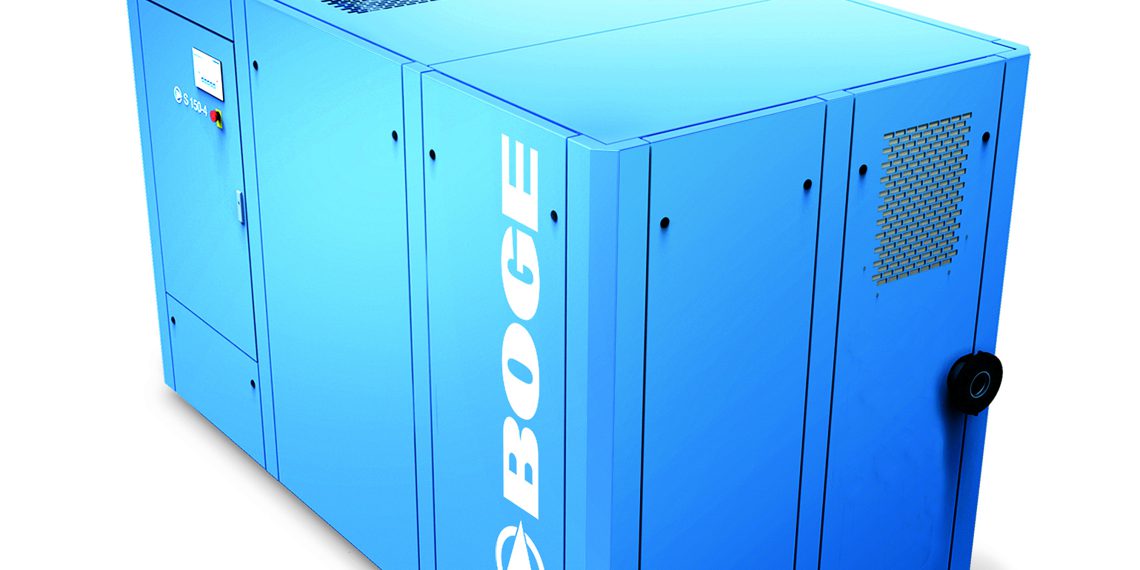

Neu­er Schrau­ben­kom­pres­sor S‑4: extrem lei­se und effi­zi­ent im Betrieb

BOGE KOMPRESSOREN setzt mit der S‑4 einen tech­no­lo­gi­schen Mei­len­stein im Bereich Schrau­ben­kom­pres­so­ren: Als Ergeb­nis der Neu­kon­struk­ti­on arbei­tet das Druck­luft­sys­tem hoch­ef­fi­zi­ent und mit 69 dB(A) gleich­zei­tig extrem lei­se. Dadurch ist es auch für schall­sen­si­ble Umge­bun­gen geeig­net. Der gekap­sel­te Direkt­an­trieb ermög­licht einen war­tungs­ar­men Dau­er­ein­satz auch bei hohem Staub­auf­kom­men. Das Steue­rungs­sys­tem focus con­trol 2.0 unter­stützt einen Ver­bund­be­trieb von bis zu vier Anla­gen ohne Ein­satz einer zusätz­li­chen über­ge­ord­ne­ten Steue­rung.

Um die stei­gen­den Kun­den­an­for­de­run­gen hin­sicht­lich mög­lichst ver­brauchs­ar­mer Druck­luft­sys­te­me im Leis­tungs­be­reich 110 bis 160 kW zu erfül­len, hat das Bie­le­fel­der Fami­li­en­un­ter­neh­men BOGE das Kon­struk­ti­ons­prin­zip des ölge­schmier­ten Schrau­ben­kom­pres­sors auf den Kopf gestellt. Aus­schlag­ge­bend für den Effi­zi­enz­ge­winn ist die effi­lence Inte­gra­te­Dri­ve, die ers­te Ver­dich­ter­stu­fe von BOGE mit inte­grier­tem Getrie­be. Die groß­vo­lu­mi­ge Aus­füh­rung des Ver­dich­ters ermög­licht gro­ße Lie­fer­men­gen bei nied­ri­ger Leis­tungs­auf­nah­me. Der Ener­gie­ver­brauch der S‑4-Kom­pres­so­ren sinkt so um bis zu acht Pro­zent. Das inte­grier­te Getrie­be ist her­me­tisch gekap­selt. Dadurch ist der Antrieb opti­mal gegen hohes Staub­auf­kom­men in der Umge­bungs­luft gewapp­net, wie es bei­spiels­wei­se in der Lebens­mit­tel­in­dus­trie durch Mehl auf­tritt. Ergeb­nis­se sind ein war­tungs­ar­mer und extrem lang­fris­ti­ger Ein­satz von über 35.000 Betriebsstunden.

Schall­op­ti­mier­tes Design

Ein schwin­gungs­tech­nisch ent­kop­pel­ter Maschi­nen­satz – das ist der Schlüs­sel zum nied­ri­gen Schall­pe­gel. Mit 69 dB(A) ist die neue Genera­ti­on 7 dB(A) lei­ser als das Vor­gän­ger­mo­dell. Dafür ent­kop­pel­te BOGE den Ölab­schei­der vom Grund­rah­men und von der Schall­dämm­hau­be, so dass kei­ner­lei Schwin­gun­gen über­tra­gen wer­den. Um die Ent­kopp­lung zu rea­li­sie­ren, ent­warf BOGE erst­mals einen ver­ti­ka­len Ölab­schei­der mit neu­er Vor­ab­schei­dung. Nied­ri­ge Res­töl­ge­hal­te in der Druck­luft, mini­ma­le Druck­ver­lus­te und eine lan­ge Stand­zeit des Abscheide­ele­ments sind wei­te­re Vor­tei­le. Die hohe Lauf­ru­he ermög­licht, die Maschi­ne auch in geräusch­sen­si­bler Umge­bung auf­zu­stel­len, bei­spiels­wei­se in direk­ter Arbeits­platz­nä­he. Zusätz­li­che bau­li­che Schall­dämm­maß­nah­men entfallen.

Intel­li­gen­te Steue­rung ver­län­gert Wartungsintervalle

Die Steue­rung focus con­trol 2.0 anti­zi­piert Betriebs­zu­stän­de und stellt sich auto­ma­tisch auf Druck- und Tem­pe­ra­tur­ver­läu­fe ein. Ganz im Sin­ne von Indus­trie 4.0 ermög­licht das neue BOGE Sys­tem, Betriebs­zu­stän­de und War­tungs­in­ter­val­le von bis zu vier Kom­pres­so­ren gleich­zei­tig zu über­wa­chen. So wird das Poten­zi­al der Anla­ge voll genutzt und die Lebens­dau­er deut­lich ver­län­gert. Die­se Attri­bu­te qua­li­fi­zie­ren die S‑4-Schrau­ben­kom­pres­so­ren unter ande­rem für den Drei­schicht­be­trieb. Im Fall von War­tungs­ar­bei­ten erfolgt der Zugriff auf die Kom­po­nen­ten ein­fach über abnehm­ba­re War­tungs­tü­ren an zwei Sei­ten des Schraubenkompressors.

Ab Novem­ber 2016 ist der neue Schrau­ben­kom­pres­sor S‑4 erhältlich.
