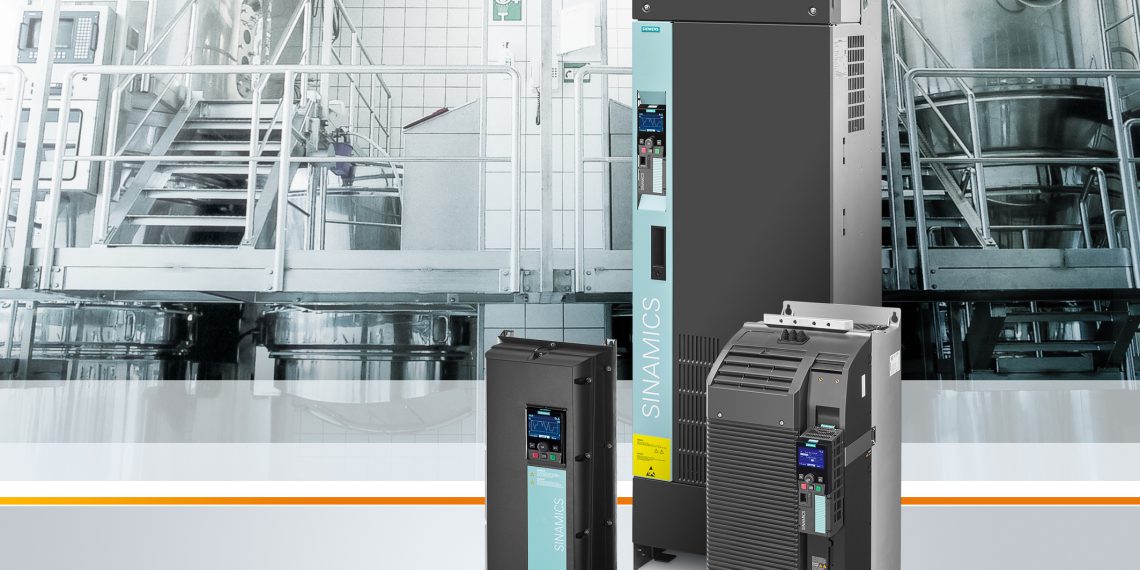

Neue Leis­tungs­tei­le des Sina­mics G120P für erhöh­te Energieeffizienz

Sina­mics G120P ist als Umrich­ter­lö­sung spe­zi­ell zuge­schnit­ten für indus­tri­el­le Anwen­dun­gen in Pro­zess­in­dus­trien wie Phar­ma oder Che­mie sowie der Gebäu­de­tech­nik. Die neu­en Leis­tungs­tei­le PM240P‑2 und PM330 erwei­tern das Port­fo­lio für Ein­bau- und Schrank­ge­rä­te in den Span­nungs­ebe­nen 400 und 690 Volt. Damit steht eine kom­plet­te Pro­dukt­rei­he zur Ver­fü­gung, die über alle Span­nungs­be­rei­che hin­weg einen durch­gän­gi­gen Lösungs­an­satz mit glei­chen Funk­tio­na­li­tä­ten bie­tet. Durch das robus­te Design sowie die war­tungs­freie Aus­le­gung eig­net sich der Sina­mics G120P nun auch für den Ein­satz in sehr rau­en indus­tri­el­len Umge­bun­gen bei Betriebs­tem­pe­ra­tu­ren von ‑10 bis +50/60 °C. Er ver­fügt über einen nach dem Ener­gie­ef­fi­zi­enz-Stan­dard EN 50598 aus­ge­wie­se­nen sehr hohen Wir­kungs­grad von über 98 Pro­zent. Neue Safe­ty-Funk­tio­nen erhö­hen die Prozesssicherheit.

Das neue Leis­tungs­teil PM240P‑2 wird ein­ge­setzt bei Ein­bau­ge­rä­ten der Schutz­klas­se IP20 im Leis­tungs­be­reich von 22 bis 132 Kilo­watt und bei Schrank­ge­rä­ten der Schutz­klas­se IP20 bis IP55 im Leis­tungs­be­reich von 75 bis 132 kW. Bei letz­te­ren ver­rin­gert sich dadurch die Schalt­schrank­brei­te von 1.000 auf 400 Millimeter.

Mit dem Leis­tungs­teil PM330 erwei­tert Sie­mens das Port­fo­lio des Sina­mics G120P bis 630 kW. Ein­satz­be­rei­che sind Pumpen‑, Lüf­ter- und Kom­pres­so­ren-Anwen­dun­gen mit qua­dra­ti­schem Dreh­mo­ment­ver­lauf im unte­ren und mitt­le­ren Leis­tungs­be­reich für ein­fa­che und kon­ti­nu­ier­li­che Bewegungen.

Mit dem Inte­gra­ted Dri­ve Sys­tems (IDS)-Ansatz kön­nen die Kom­po­nen­ten im Antriebs­strang bereits wäh­rend der Ent­wick­lungs­pha­se aus­ge­wählt wer­den. Auf die­se Wei­se las­sen sich schon bei der Antriebs­wahl die Sys­tem­ver­lus­te um acht Pro­zent ver­rin­gern. Neben einem dreh­zahl­va­ria­blen Gerä­te­lüf­ter und einem neu­en Design der inter­nen Strom­ver­sor­gungs­bau­grup­pen sor­gen vor allem opti­mier­te Puls­mus­ter für eine höhe­re Ener­gie­ef­fi­zi­enz. Je nach Betriebs­art kann der magne­ti­sche Fluss im Motor an die aktu­el­len Last­ver­hält­nis­se oder einen spar­sa­men Stand-by-Betrieb ange­passt wer­den. Dies senkt den Ener­gie­ver­brauch zusätzlich.

Neue, in die Leis­tungs­ein­heit inte­grier­te Safe­ty-Funk­tio­nen erhö­hen die Pro­zess­si­cher­heit. So wird bei­spiels­wei­se mit der Funk­ti­on „Safe Tor­que-Off“ (STO) das Leis­tungs­teil sicher abge­schal­tet, ohne dass ein Haupt­schal­ter betä­tigt wer­den muss. Mit der Funk­ti­on „Safe Stop 1“ (SS1) wird der Antrieb auf Dreh­zahl Null her­un­ter­ge­fah­ren, bevor er abge­schal­tet wird. Bei­de Safe­ty-Funk­tio­nen sind mit dem höchs­ten Sicher­heits­le­vel SIL 3 aus­ge­führt. Der Sina­mics G120P kann naht­los in die Sima­tic-Steue­rung inte­griert wer­den und nutzt auf die­se Wei­se alle Vor­tei­le von TIA (Total­ly Inte­gra­ted Auto­ma­ti­on), wie eine offe­ne Sys­tem­ar­chi­tek­tur, welt­wei­te Stan­dards und Daten­trans­pa­renz von der Feld- bis in die Leitebene.
