Kos­ten­güns­ti­ge, leis­tungs­star­ke Quad-Linear-CMOS-Sensorfamilie

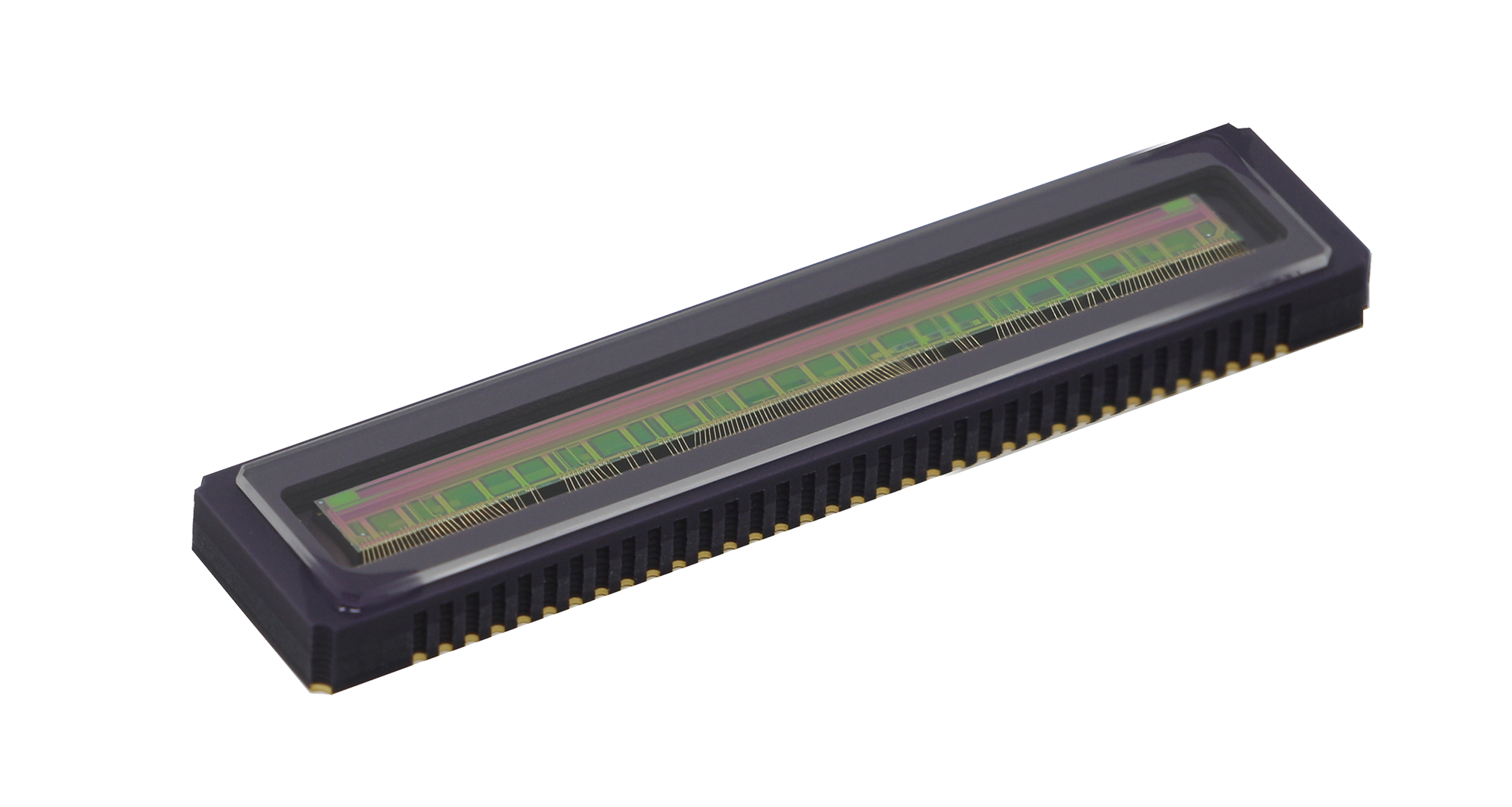

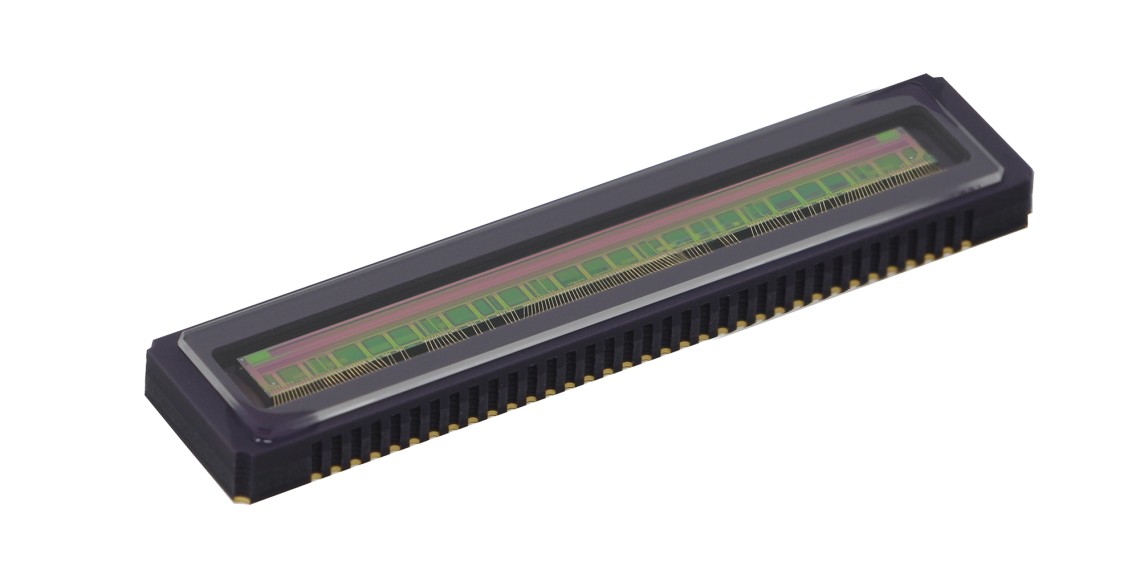

Das Unter­neh­men Tele­dy­ne e2v von Tele­dy­ne Tech­no­lo­gies [NYSE: TDY] und Teil der Tele­dy­ne Ima­ging Grup­pe, stellt mit Tetra eine neue Sen­sor­fa­mi­lie vor. Die Sen­so­ren sind ide­al geeig­net für die Sor­tie­rung von Lebens­mit­teln sowie für Auf­ga­ben in den Berei­chen Recy­cling, Logis­tik, Pick-and-Place, Doku­men­ten-Scan­ning und in ande­ren Bild­ver­ar­bei­tungs­an­wen­dun­gen, die eine kos­ten­güns­ti­ge Monochrom‑, Farb- und Mul­tispek­tral-Bild­auf­nah­me erfordern.
Die­se Sen­so­ren sind mit 2k Auf­lö­sung und einer Pixel­grö­ße von 14 µm x 14 µm oder mit 4k Auf­lö­sung und einer Pixel­grö­ße von 7 µm x 7 µm bei einer maxi­ma­len Zei­len­ra­te von 128 kHz erhält­lich. Die Mono­chrom-Model­le kön­nen so kon­fi­gu­riert wer­den, dass sie eine, zwei oder vier Zei­len aus­ge­ben, die Farb­mo­del­le bie­ten RGB- und Mono­chrom-Aus­gän­ge. Durch die Ver­wen­dung von beschich­te­ten dich­roi­ti­schen Fil­tern auf Wafer­ebe­ne ermög­licht der Sen­sor auch eine spek­tral unab­hän­gi­ge RGB- und NIR-Aus­ga­be für die mul­tispek­tra­le Bildgebung.
Basie­rend auf einem syn­chro­ni­sier­ten Shut­ter-Design bie­tet Tetra ein gerin­ges Rau­schen bei der Bild­auf­nah­me und einen hohen Dyna­mik­be­reich mit ech­ter kor­re­lier­ter Dop­pel­ab­tas­tung (cor­re­la­ted dou­ble sam­pling, CDS). Jeder Kanal ver­fügt über eine eige­ne Belich­tungs­steue­rung, was einen ein­fa­chen Weiß­ab­gleich ermöglicht.
Das kera­mi­sche LCC-Gehäu­se bie­tet eben­falls hohe Leis­tung und Zuver­läs­sig­keit über einen wei­ten Betriebs­tem­pe­ra­tur­be­reich hin­weg. Die Sen­sor­da­ten­ports ver­fü­gen über eine hohe Signal­in­te­gri­tät und ein­fa­che Schnitt­stel­len für eine schnel­le Systemintegration.

„Die Sor­tier­in­dus­trie hat damit begon­nen, ihre tra­di­tio­nel­le Tech­no­lo­gie von Far­be auf mul­tispek­tra­le Bild­ge­bung umzu­stel­len. Mit sei­ner ein­zig­ar­ti­gen RGB + NIR-Fähig­keit wur­de die­se Tech­no­lo­gie der nächs­ten Genera­ti­on ent­wi­ckelt, um die Qua­li­tät und Sicher­heit bei der Lebens­mit­tel­sor­tie­rung zu verbessern.“
— Flo­ri­an Juli­en, Direk­tor des Bildverarbeitungs-Teams
