Minia­tur-Sen­sor­mo­dul misst CO2, Tem­pe­ra­tur und Druck

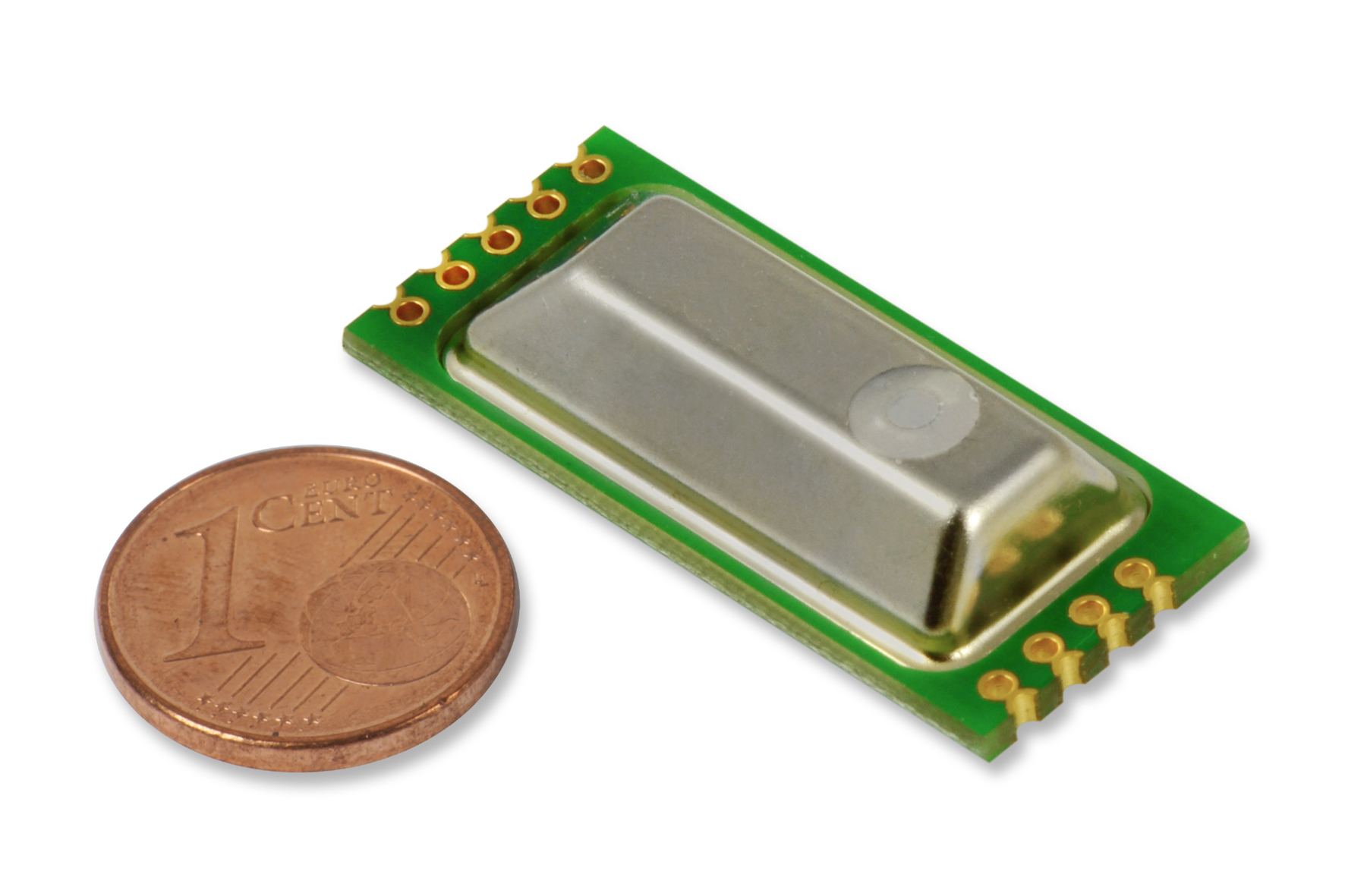

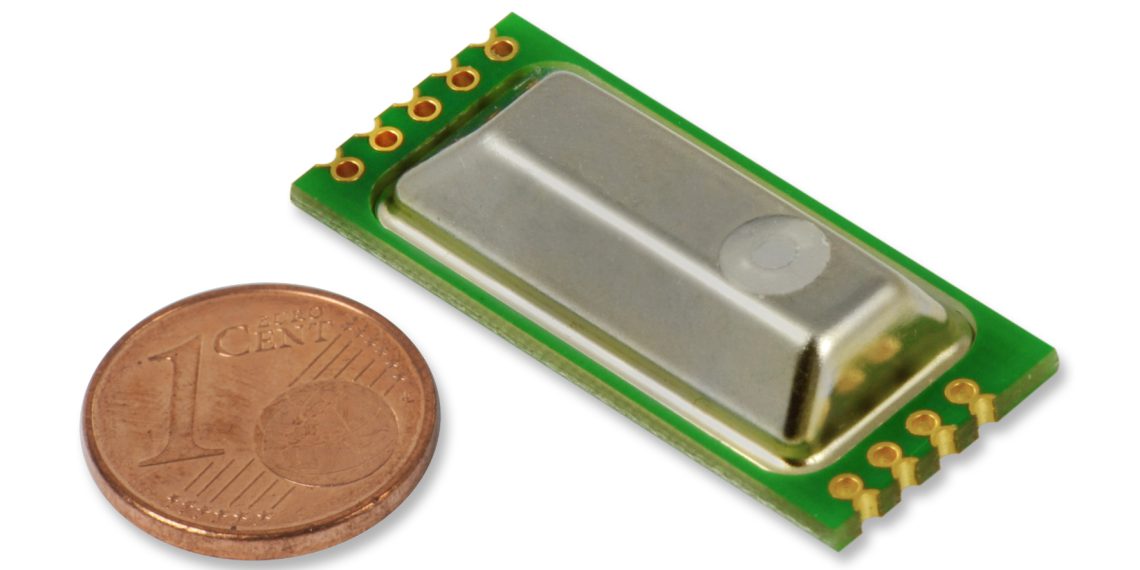

Das neue EE895 Sen­sor­mo­dul von E+E Elek­tro­nik misst CO2, Tem­pe­ra­tur und Umge­bungs­druck. Das klei­ne 3‑in‑1 Modul eig­net sich ide­al für Mess­ge­rä­te, die zur Lüf­tungs- und Kli­ma­re­ge­lung, in der Gebäu­de­au­to­ma­ti­on oder zur Pro­zess­steue­rung ein­ge­setzt wer­den. Durch den gerin­gen Strom­ver­brauch bie­tet sich das Modul auch für bat­te­rie­be­trie­be­ne Mess­in­stru­men­te wie Hand­mess­ge­rä­te, Daten­log­ger oder Funk­sen­so­ren an. Die Tem­pe­ra­tur- und Druck­kom­pen­sa­ti­on sorgt für eine hohe CO2-Mess­ge­nau­ig­keit bei sich ändern­den Umgebungsbedingungen.

Das EE895 Modul misst zusätz­lich zur CO2-Kon­zen­tra­ti­on bis 10 000 ppm auch die Tem­pe­ra­tur und den Umge­bungs­druck. Die Druck- und Tem­pe­ra­tur­kom­pen­sa­ti­on mit­tels ein­ge­bau­ter Sen­so­ren mini­miert die umwelt­be­ding­ten Ein­flüs­se auf die CO2-Mes­sung. Dadurch bie­tet das Modul eine kon­stant hohe CO2-Mess­ge­nau­ig­keit, unab­hän­gig von der Höhen­la­ge oder wech­seln­den Umgebungsbedingungen.

Das NDIR-Zwei­strahl­ver­fah­ren mit Auto­ka­li­bra­ti­on sorgt für lang­zeit­sta­bi­le Mess­ergeb­nis­se, da es Alte­rungs­ef­fek­te auto­ma­tisch kom­pen­siert und beson­ders ver­schmut­zungs­re­sis­tent ist. Die werks­sei­ti­ge Mehr­punkt CO2- und Tem­pe­ra­tur­jus­ta­ge gewähr­leis­tet eine hohe CO2-Mess­ge­nau­ig­keit über den gesam­ten Tem­pe­ra­tur­ein­satz­be­reich von ‑40…60 °C.

Die Mess­wer­te für CO2, Tem­pe­ra­tur und Druck wer­den über die I2C- oder UART-Schnitt­stel­le aus­ge­ge­ben. Die klei­nen Abmes­sun­gen von ledig­lich 35 mm x 15 mm x 7 mm sowie ver­schie­de­ne Mon­ta­ge­mög­lich­kei­ten ver­ein­fa­chen das Design-in des Sensormoduls.

Das EE895 Modul lässt sich über die Digi­tal­schnitt­stel­le fle­xi­bel kon­fi­gu­rie­ren. Das CO2-Mess­in­ter­vall kann ent­spre­chend den Anfor­de­run­gen der Anwen­dung oder zur Opti­mie­rung des Strom­ver­brauchs ange­passt werden.

Mit dem sepa­rat erhält­li­chen EE895 Eva­lua­ti­on Board kann das Sen­sor­mo­dul am PC getes­tet wer­den. Die kos­ten­lo­se Eva­lu­ie­rungs­soft­ware zeigt die Mess­da­ten in gra­fi­scher Form und ermög­licht dem Anwen­der das Ein­stel­len des Mess­in­ter­valls und der Ein­hei­ten für Tem­pe­ra­tur und Druck. Zur Wei­ter­ver­ar­bei­tung kön­nen die Daten als .CSV-Datei gespei­chert werden.
