Mehr Sicher­heit und Fle­xi­bi­li­tät auf der Leiterplatte

Der Lei­ter­plat­ten-Steck­ver­bin­der MCS MINI mit Hebeln von WAGO eig­net sich opti­mal für den werk­zeug­lo­sen Feld­an­schluss von I/O‑Steckverbindern auf Gerä­ten. Für ihn ist jetzt viel­sei­ti­ges Zube­hör ver­füg­bar. Für ein Plus an Sicher­heit und Fle­xi­bi­li­tät sor­gen Zug­ent­las­tungs­plat­ten und zwei Ver­rie­ge­lungs­op­tio­nen. Kodier­ele­men­te und ein 2‑fach-Brü­cker kom­plet­tie­ren das Sor­ti­ment. Zudem ist jetzt eine 32-poli­ge Dop­pel­stock-Stift­leis­te für den MCS MINI mit Hebeln erhältlich.

Um unbe­ab­sich­tig­tes Tren­nen der Feder- und Stift­leis­te zu ver­hin­dern, hel­fen Ver­rie­ge­lungs­sys­te­me. Das kann bei star­kem Lei­tungs­zug, zum Bei­spiel bei Erschüt­te­run­gen, Vibra­tio­nen, Schock oder bei Instal­la­tio­nen mit beweg­li­chen Lei­tun­gen, der Fall sein. Ver­füg­bar sind Ver­rie­ge­lun­gen für den MCS MINI mit­tig (Arti­kel­num­mer 2734–0516) auf dem Steck­ver­bin­der oder als seit­li­che Vari­an­te (Arti­kel­num­mer 2734–0510), sodass stets die pas­sen­de Ver­rie­ge­lung für die jewei­li­ge Appli­ka­ti­on gewählt wer­den kann.

Ein Plus an Sicherheit

Die Zug­ent­las­tungs­plat­te (Arti­kel­num­mer 2734–053x) für den MCS MINI hält star­ken Lei­tungs­zug von der Klemm­stel­le fern und schont die­se dadurch. Zusätz­lich ver­hin­dert sie ein Her­aus­zie­hen ein­zel­ner Adern. Die Zug­ent­las­tungs­plat­te sorgt nicht nur für mehr Sicher­heit, sie ver­ein­facht zudem die Hand­ha­bung, da sich der Ste­cker mit den Ein­zel­adern durch die Plat­te noch kom­for­ta­bler bedie­nen lässt.

Hun­dert­pro­zen­ti­gen Fehl­steck­schutz garan­tie­ren Kodier­na­sen (Arti­kel­num­mer 2734–0505). Ein­satz fin­den sie zum Bei­spiel, wenn meh­re­re gleich­po­li­ge Steck­ver­bin­der neben­ein­an­der posi­tio­niert sind. Durch die Kodie­rung passt die jewei­li­ge Feder­leis­te nur auf eine Stift­leis­te, was ein Fehl­ste­cken verhindert.

Kom­for­ta­bel ver­drah­ten – mit Brückern

Durch Brü­cker (Arti­kel­num­mer 2374–0402) kön­nen Lei­tun­gen ein­fach gebrückt wer­den, zum Bei­spiel beim Anschlie­ßen von Sicher­heits­krei­sen von Steue­rungs­sys­te­men. Beson­ders ein­fach gelingt die Ver­drah­tung die­ser Lei­tun­gen mit Lei­ter­plat­ten-Steck­ver­bin­dern mit Hebeln wie dem MCS MINI. Der Instal­la­teur kann meh­re­re Hebel gleich­zei­tig werk­zeug­los öff­nen und die Brü­cker ent­neh­men. Anschlie­ßend führt er die Lei­tun­gen in die ent­spre­chen­de Klemm­stel­le und schließt den Hebel.

Zwei­mal 16 Pole zur brei­te­ren Signalverarbeitung

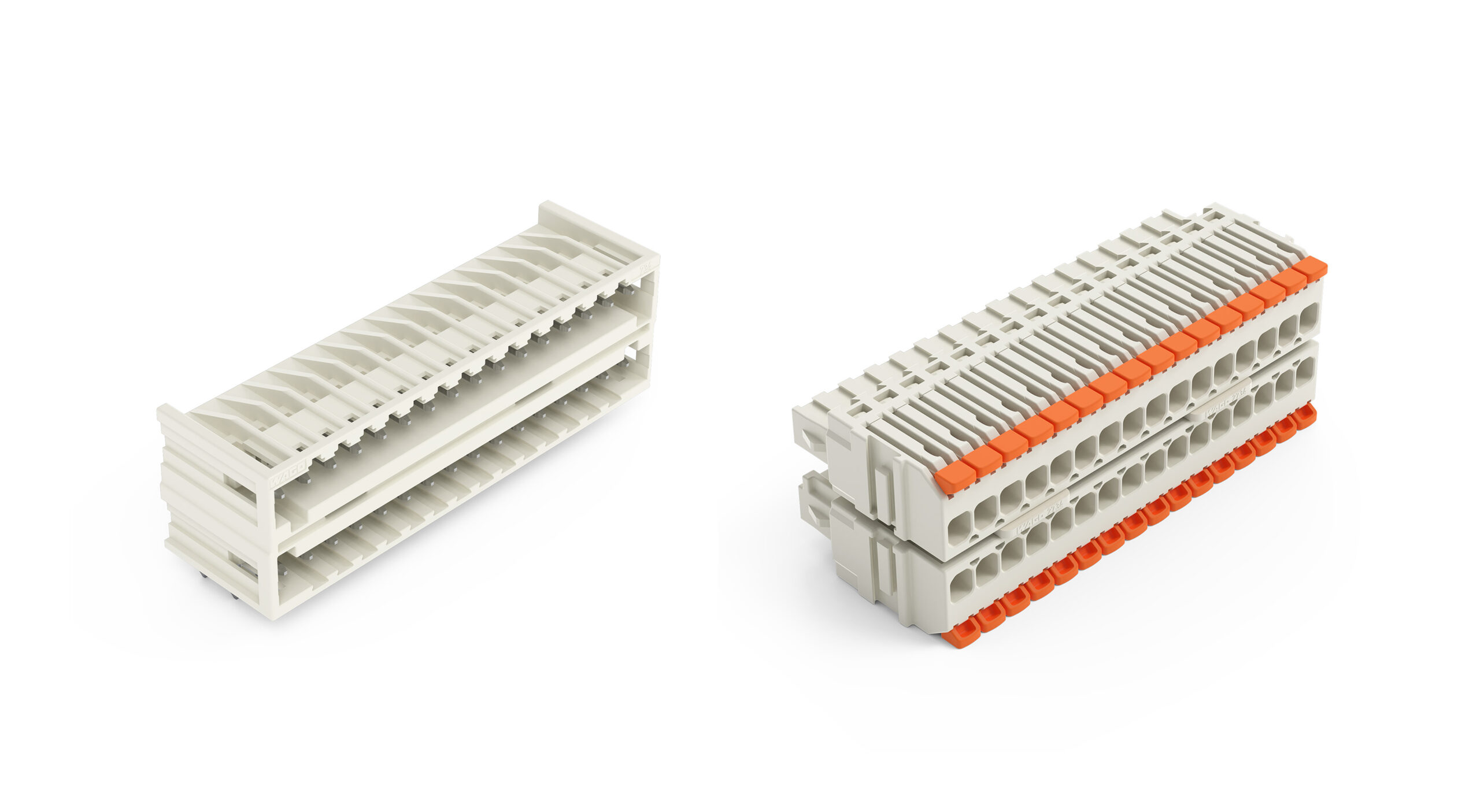

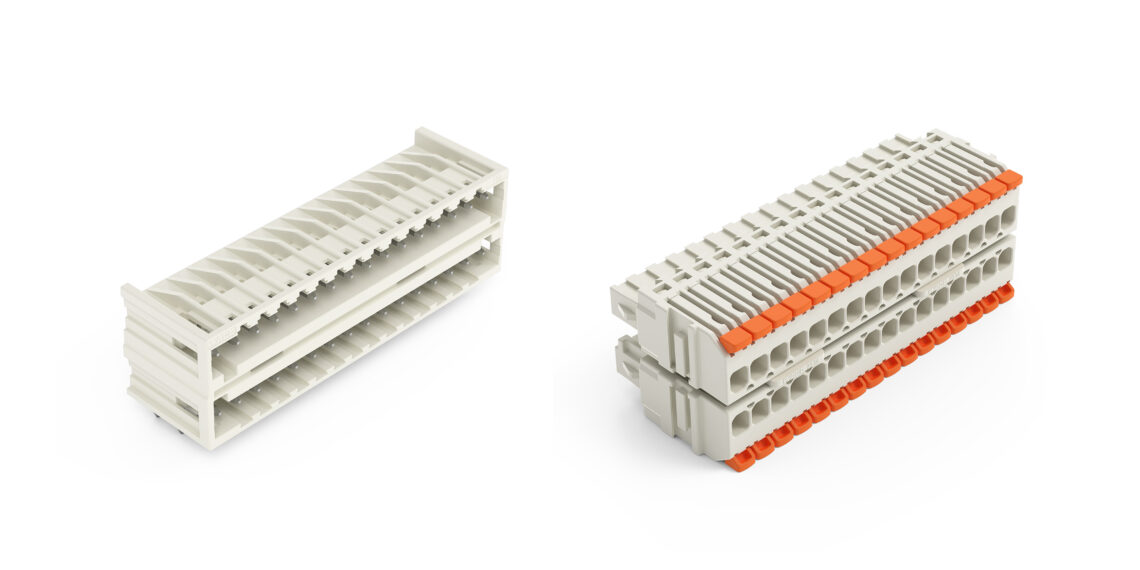

Mit der neu­en Aus­füh­rung einer 32-poli­gen Dop­pel­stock-Stift­leis­te (Arti­kel­num­mer 734‑1446) für den MCS MINI mit Hebeln las­sen sich beson­ders vie­le I/O‑Signale in kom­pak­ter Bau­grö­ße in Gerä­te­fron­ten inte­grie­ren. Die pas­sen­de zwei­rei­hi­ge Feder­leis­te ist gegen Fehl­ste­cken geschützt und lässt sich nur in der vor­ge­se­he­nen Ori­en­tie­rung ein­ste­cken. Das erlaubt ein „blin­des“ Ste­cken in schwie­ri­gen Ein­bau­la­gen oder bei schlech­ter Sicht auf den Einbauort.

Durch den Hebel las­sen sich die Feder­leis­ten werk­zeug­los in der Hand im unge­steck­ten Zustand ver­drah­ten. Aber auch im gesteck­ten Zustand auf der Gerä­te­front sind die Hebel ein­fach bedien­bar. Durch den inte­grier­ten Push-in-Anschluss kön­nen Anwen­der fein­dräh­ti­ge Lei­ter mit Ader­end­hül­se und ein­dräh­ti­ge Lei­ter direkt stecken.
