Kühl­sys­tem mini­miert Aus­wasch­ef­fek­te bei der Gasanalyse

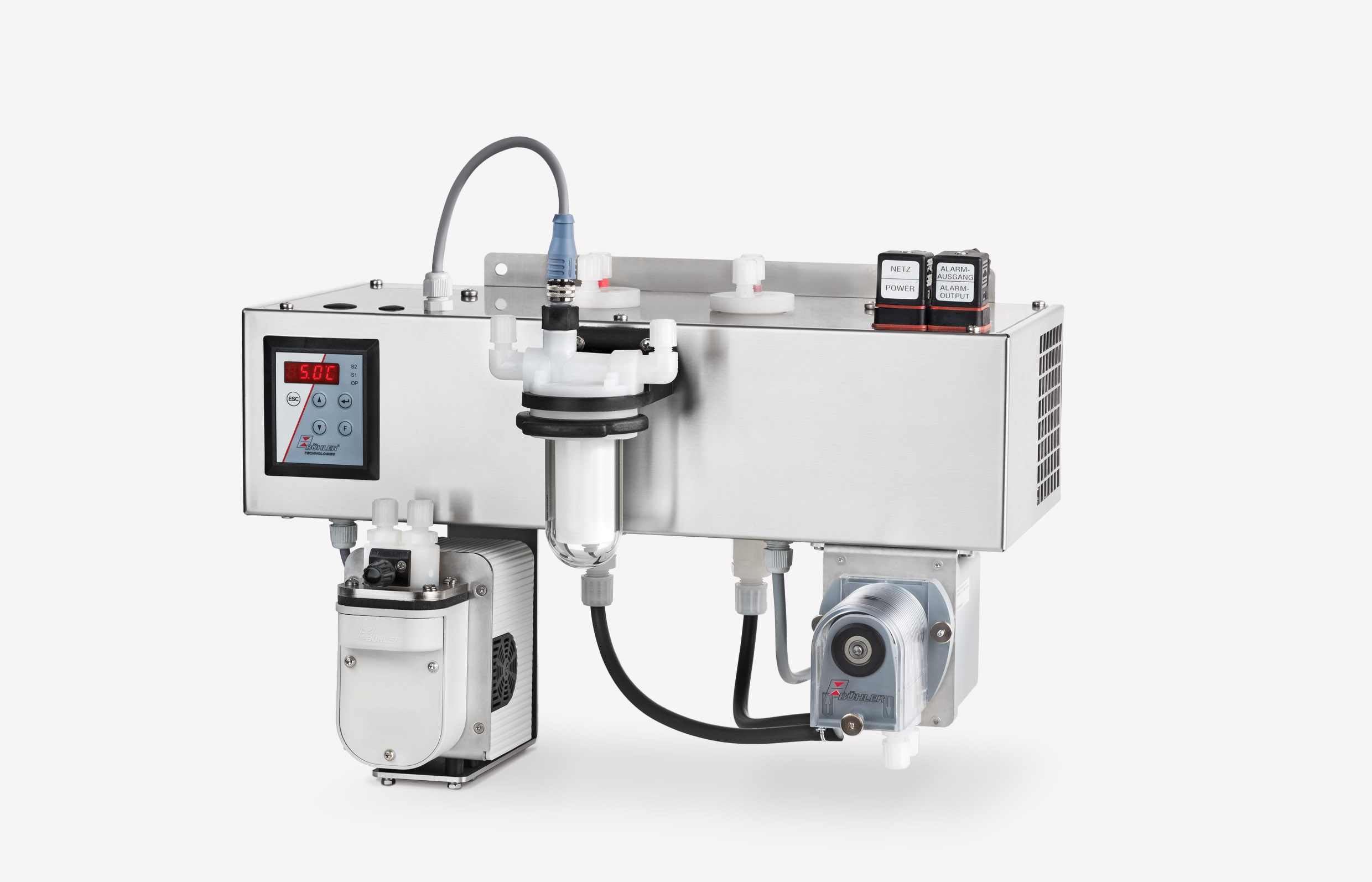

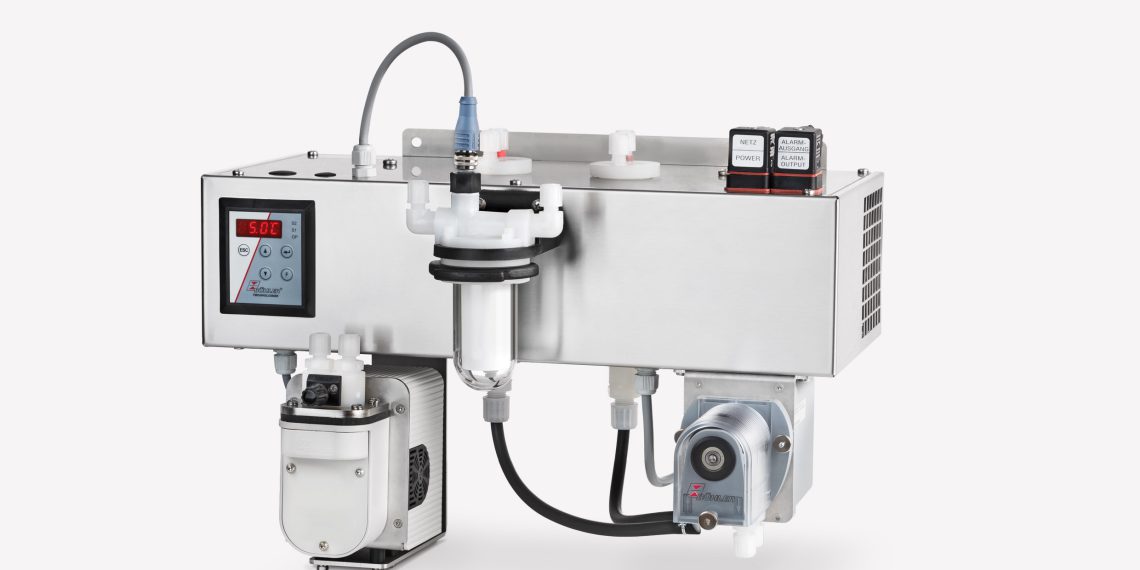

Bei der Mess­gas­trock­nung besteht die Gefahr, dass sich bestimm­te Kom­po­nen­ten im Kon­den­sat lösen. Die neu ent­wi­ckel­ten Gas­küh­ler TC Dou­ble+ von Büh­ler Tech­no­lo­gies ver­mei­den dies weit­ge­hend – und sor­gen so für kor­rek­te Analysewerte.

Im Rah­men bestimm­ter Gas­ana­ly­se­ver­fah­ren extra­hiert man das Mess­gas aus dem Pro­zess­strom. Dabei wer­den auch Begleit­stof­fe wie Feuch­te oder Par­ti­kel mit­ge­ris­sen, die das Mess­ergeb­nis ver­fäl­schen und den Ana­ly­sa­tors beschä­di­gen kön­nen. Um dies zu ver­mei­den, wird das Mess­gas vor der Ana­ly­se in ein Auf­be­rei­tungs­sys­tem geführt. Dort wird es in einem Gas­küh­ler abge­kühlt, um ihm die Feuch­te zu ent­zie­hen. Hier­bei kann es zu Aus­wasch­ef­fek­ten kom­men, das heißt die Gas­kom­po­nen­ten kön­nen mit dem sich bil­den­den Kon­den­sat reagie­ren. Beson­ders kri­tisch ist dies bei der Emis­si­ons­über­wa­chung, bei der man gera­de die was­ser­lös­li­chen Kom­po­nen­ten wie SO₂ bestim­men will. Sind die­se zum Teil im Kon­den­sat gelöst, erhält man bei der Ana­ly­se gerin­ge­re Kon­zen­tra­ti­ons­wer­te als tat­säch­lich im Pro­zess­gas vorliegen.

Büh­ler Tech­no­lo­gies konn­te den Grad des Aus­wasch­ef­fekts nun deut­lich redu­zie­ren. Dies wird in der neu ent­wi­ckel­ten Gas­küh­ler-Bau­rei­he TC-Dou­ble+ durch die spe­zi­el­le Kon­struk­ti­on der ein­ge­setz­ten Wär­me­tau­scher sowie die Steue­rung des Kühl­sys­tems erreicht. Somit redu­ziert sich der Aus­wasch­ef­fekt auf ein tole­ra­bles Mini­mum gemäß EN 15267 Teil 3. Das Mess­gas wird dazu kas­ka­die­rend durch zwei von­ein­an­der unab­hän­gi­ge Wär­me­tau­scher geführt. Die­se sind in je einen Kühl­block ein­ge­steckt, der von Pel­tier-Ele­men­ten gekühlt wird. Über ein Steu­er­ge­rät las­sen sich Alarm­schwel­le und Tau­punkt indi­vi­du­ell pro­gram­mie­ren. Bei Errei­chen der Betriebs­tem­pe­ra­tur wird die Mess­gas­för­der­pum­pe über den Sta­tus­aus­gang eingeschaltet.

Die Wär­me­tau­scher sind als PVDF- oder Glas-Aus­füh­rung erhält­lich und ohne Demon­ta­ge des Küh­lers für die War­tung zugäng­lich. Die Kühl­leis­tung beträgt beim maxi­ma­len Durch­fluss von 250 Nl/h bis zu 140 kJ/h. Der werks­sei­tig auf 5 °C ein­ge­stell­te Aus­gangs­tau­punkt wird auf 0,1 °C sta­bi­li­siert. Dank der zuläs­si­gen Umge­bungs­tem­pe­ra­tur von 60 °C kann TC-Dou­ble+ in nahe­zu jeder Kli­ma­zo­ne ein­ge­setzt werden.
