Kom­pak­ter Magnet-Abschei­der aus Edelstahl

Gouds­mit Magne­tics hat einen Rohr­ma­gne­ten ent­wi­ckelt, der die Hälf­te der Ein­bau­hö­he sei­nes Vor­gän­gers benö­tigt und zudem dop­pelt so stark ist. Der voll­stän­dig aus rost­frei­em Stahl gefer­tig­te Magnet­abschei­der ent­hält einen Kern aus Neo­dym-Magne­ten (NdFeB) und erzeugt eine Fluss­dich­te von 12.000 Gauß. Der konisch geform­te Magnet­kern ent­hält mehr Pol­plat­ten, so dass selbst 30- Mikro­me­ter ‑Par­ti­kel an mehr Angriffs­punk­ten haf­ten. Dies führt zu einem höhe­ren Abschei­de­grad und ermög­licht es, neben gro­ben auch klei­ne­re Metall­par­ti­kel zu erfas­sen. Im Pro­dukt­strom vor­han­de­ne Stahl­par­ti­kel wie Bol­zen, Mut­tern, Unter­leg­schei­ben, Schrau­ben, klei­ne Metall­ku­geln, abge­bro­che­ne Gewin­de und Klam­mern las­sen sich von Kör­nern, Mais, Mehl, Wei­zen­mehl und ande­ren ein­ge­hen­den Waren­strö­men tren­nen. Das Magnet­sys­tem ist nicht nur für die Mon­ta­ge in Frei­fall­roh­ren, son­dern auch für Druck­roh­re geeig­net. Der Rohr­ma­gnet aus rost­frei­em Stahl kann in der Lebens­mit­tel­in­dus­trie und ande­ren Indus­trien ein­ge­setzt werden.

Der 12.000-Gauss-Rohrmagnet wur­de als Ant­wort auf spe­zi­fi­sche Markt­an­for­de­run­gen ent­wi­ckelt. Die ers­te Anfor­de­rung bestand dar­in, einen Rohr­ma­gne­ten mit einer gerin­gen Ein­bau­hö­he zu ent­wi­ckeln, der sich mit einer klei­nen Anpas­sung der Rohr­län­ge leicht in bestehen­de Pro­zes­se inte­grie­ren lässt. Zusam­men mit der hohen Fluss­dich­te bedeu­tet dies, dass der Magnet bereits am Waren­ein­gang ein­ge­setzt wer­den kann. Ein wei­te­rer Vor­teil ist, dass der Rohr­ma­gnet neben den gro­ßen Metall­par­ti­keln auch klei­ne­re Metall­par­ti­kel erfasst und so die Pro­dukt­qua­li­tät ver­bes­sert. Dadurch wer­den Staub­ex­plo­sio­nen und Maschi­nen­schä­den mit der Fol­ge von Pro­duk­ti­ons­aus­fäl­len ver­mie­den. Der Rohr­ma­gnet aus rost­frei­em Stahl kann optio­nal mit ver­schie­de­nen Flan­schen, wie DIN, Jacob und wei­te­ren aus­ge­stat­tet werden.

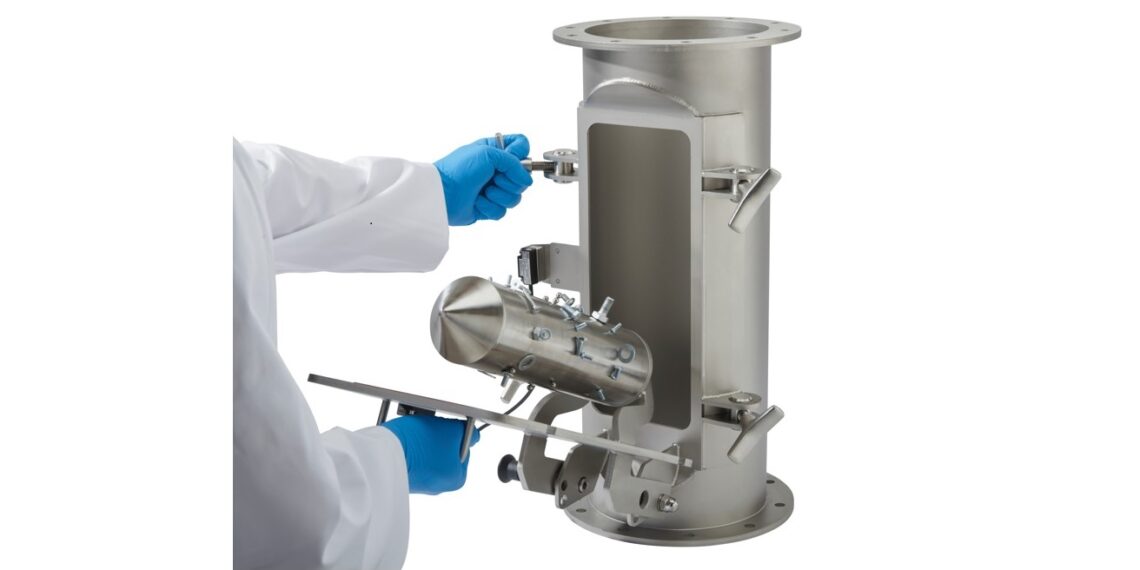

Trotz sei­nes star­ken Per­ma­nent­ma­gnet­kerns ist der Magnet leicht zu rei­ni­gen. Durch die Tür mit ver­ti­ka­ler Auf­hän­gung ist die Über­prü­fung auf Ver­un­rei­ni­gun­gen ein Kin­der­spiel. Der Magnet lässt sich von Hand oder mit einem Scha­ber öff­nen und rei­ni­gen. Klei­ne­re Metall­tei­le, wie zum Bei­spiel Kugeln oder abge­bro­che­ne Gewin­de, las­sen sich leicht über die koni­sche Ober­sei­te des Magnet­kerns schie­ben und dann ent­fer­nen. Dies stellt eine Ver­bes­se­rung gegen­über frü­he­ren Ver­sio­nen dar. Um zu ver­hin­dern, dass der Magnet wäh­rend des Pro­duk­ti­ons­pro­zes­ses geöff­net wird, kann der Edel­stahl-Rohr­ma­gnet mit einem Sicher­heits­schal­ter aus­ge­stat­tet werden.

Gouds­mit Magne­tics stellt dies auf der Anu­ga Food­tec in Hal­le 10.1 an Stand B.049 vor.
