Kom­pak­te Relais­mo­du­le für den Ex Bereich

Das Pro­dukt­spek­trum von R. Stahl für explo­si­ons­ge­fähr­de­te Berei­che der Zone 1 wird durch zwei neue Relais­mo­du­le kom­plet­tiert. Die Relais­mo­du­le der Rei­hen 9174 und 9177 ermög­li­chen das Schal­ten von AC- sowie DC-Las­ten in den Zünd­schutz­ar­ten Ex e und Ex i. Mit einem Platz­be­darf von 12 Mil­li­me­tern sind sie dem­nach kom­pakt. Für den Ein­satz reicht ein geeig­ne­tes Feld­ge­häu­se aus Kunst­stoff bezie­hungs­wei­se dünn­wan­di­gem Edel­stahl. Gleich­zei­tig bie­ten die Relais­mo­du­le Fle­xi­bi­li­tät, was den Ein­satz für Strom­krei­se in der Zünd­schutz­art Eigen­si­cher­heit „i“ und erhöh­ter Sicher­heit „e“ angeht.

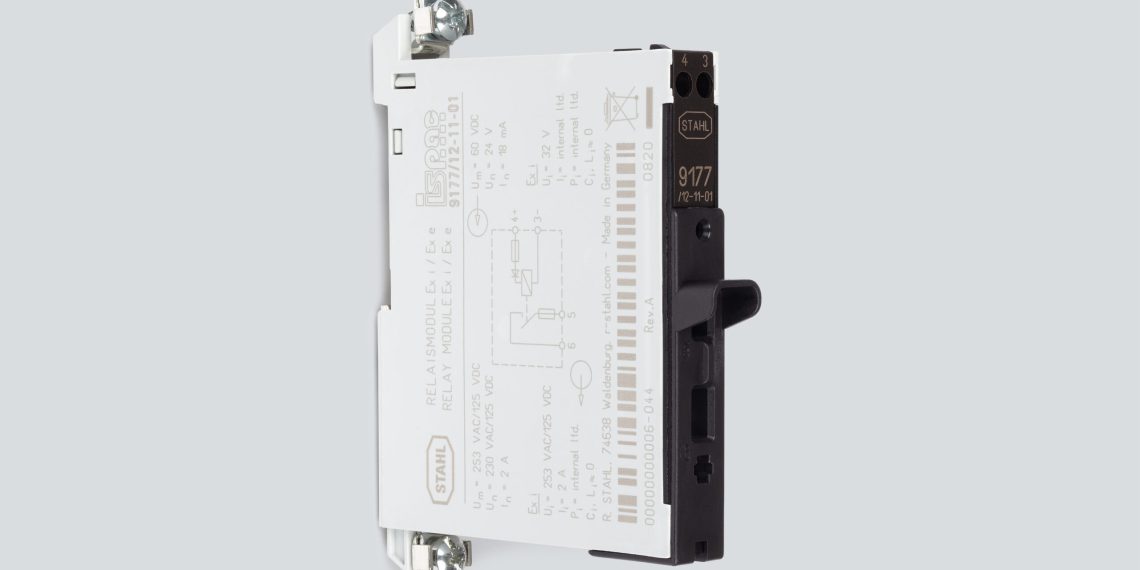

Das klas­si­sche Relais­mo­dul Typ 9177 ermög­licht das gal­va­nisch-getrenn­te Schal­ten von eigen­si­che­ren (Ex i) und nicht-eigen­si­che­ren (Ex e) Strom­krei­sen, sowohl AC als auch DC (zum Bei­spiel Magnet­ven­ti­le oder Signal­ge­rä­te) auf Basis eines elek­tro­me­cha­ni­schen Relais. An den Spu­len- und Kon­takt­an­schlüs­sen las­sen sich sowohl Ex i- als auch Ex e‑Stromkreise in belie­bi­ger Kom­bi­na­ti­on anschlie­ßen. Dies erlaubt bis zu vier Betriebs­ar­ten mit nur einem Relais­mo­dul. Neben dem Schalt­ver­mö­gen von bis zu zwei Ampere las­sen sich, dank den Gold­kon­tak­ten, auch Strom­krei­se im Mil­li­am­pere-Bereich zuver­läs­sig schalten.

Klas­si­sche Relais kämp­fen bei häu­fi­gen Schalt­vor­gän­gen mit der Abnut­zung der mecha­ni­schen Tei­le und der Kon­tak­te. Dage­gen schal­tet das Relais­mo­dul 9174 elek­tro­nisch — also ohne mecha­ni­sche Tei­le — und arbei­tet damit prak­tisch ver­schleiß­frei. Die von klas­si­schen Relais bekann­te Begren­zung der Lebens­dau­er auf­grund der maxi­mal zuläs­si­gen Schalt­zy­klen ent­fällt. Dies ist beson­ders für Anwen­dun­gen inter­es­sant, wel­che bei­spiels­wei­se mehr­fach inner­halb einer Stun­de geschal­tet wer­den. Die­ser Vor­teil fällt umso mehr ins Gewicht, da der Aus­tausch eines Relais in Zone 1 deut­lich höhe­re Kos­ten als in einem ver­gleich­ba­ren Indus­trie­um­feld verursacht.

Das elek­tro­ni­sche Relais­mo­dul Typ 9174/12–15-01 erlaubt das Schal­ten von AC-Las­ten bis zu fünf Ampere durch eine eigen­si­che­re (Ex i) oder wahl­wei­se nicht-eigen­si­che­re (Ex e) Ansteue­rung. Wird das Relais­mo­dul mit Hil­fe eines eigen­si­che­ren Signals (Ex i) ange­steu­ert, stellt es eine idea­le Ergän­zung für Remo­te I/O‑Systeme dar. Dank der inte­grier­ten Absi­che­rung für Kon­takt- und Spu­len­strom­kreis wird kei­ne wei­te­re Absi­che­rung benö­tigt. Dies redu­ziert den Ver­drah­tungs­auf­wand und den Platz­be­darf im Feld­ge­häu­se zusätz­lich. Selbst in rau­en Umge­bungs­be­din­gun­gen wie Tem­pe­ra­tu­ren von ‑40 bis +75 Grad Cel­si­us las­sen sich die Relais­mo­du­le pro­blem­los ein­set­zen. Für den schnel­len Über­blick wird der Schalt­zu­stand optisch über eine LED signalisiert.

Der Typ 9177/12–11-01 eig­net sich auch für den Ein­satz in Anwen­dun­gen der funk­tio­na­len Sicher­heit (SIL). Eine ent­spre­chen­de Bewer­tung wird im Lau­fe des Jah­res 2022 zur Ver­fü­gung ste­hen. Alle Vari­an­ten der Rei­hen 9174 und 9177 ver­fü­gen über eine ATEX- bezie­hungs­wei­se IECEx-Zulas­sung. Wei­te­re Zulas­sun­gen wer­den das Ein­satz­ge­biet die­ser Gerä­te in den nächs­ten Mona­ten ergän­zen. Bei­de Relais­mo­du­le ergän­zen zusam­men mit dem bereits ver­füg­ba­ren elek­tro­ni­schen Relais­mo­dul für DC-Las­ten 9174/10–14-00 das explo­si­ons­ge­schütz­te Remo­te I/O‑System IS1+ von R. Stahl.
