Inte­grier­te Kabel­ver­schrau­bung für das Kabelschutzsystem

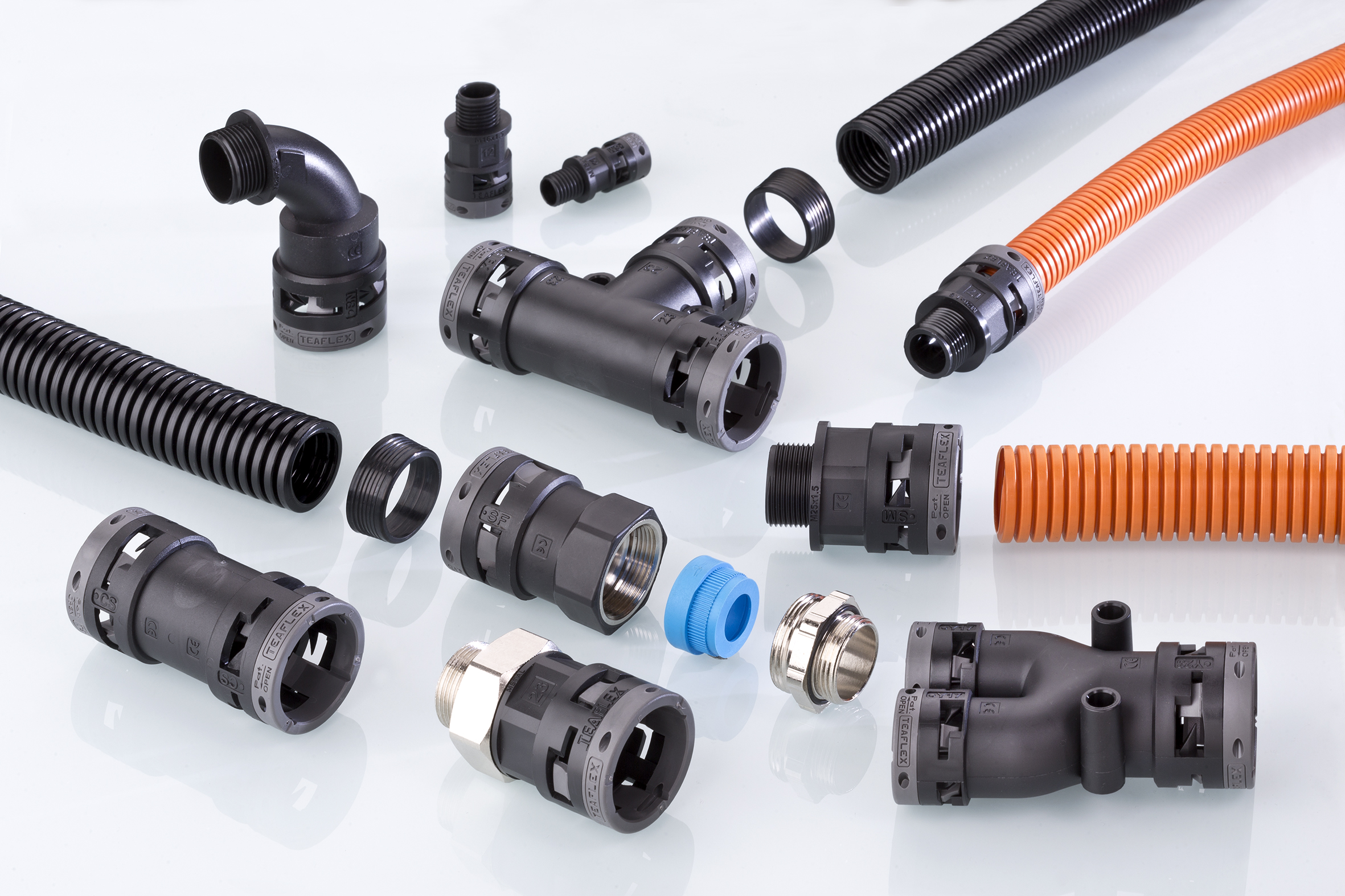

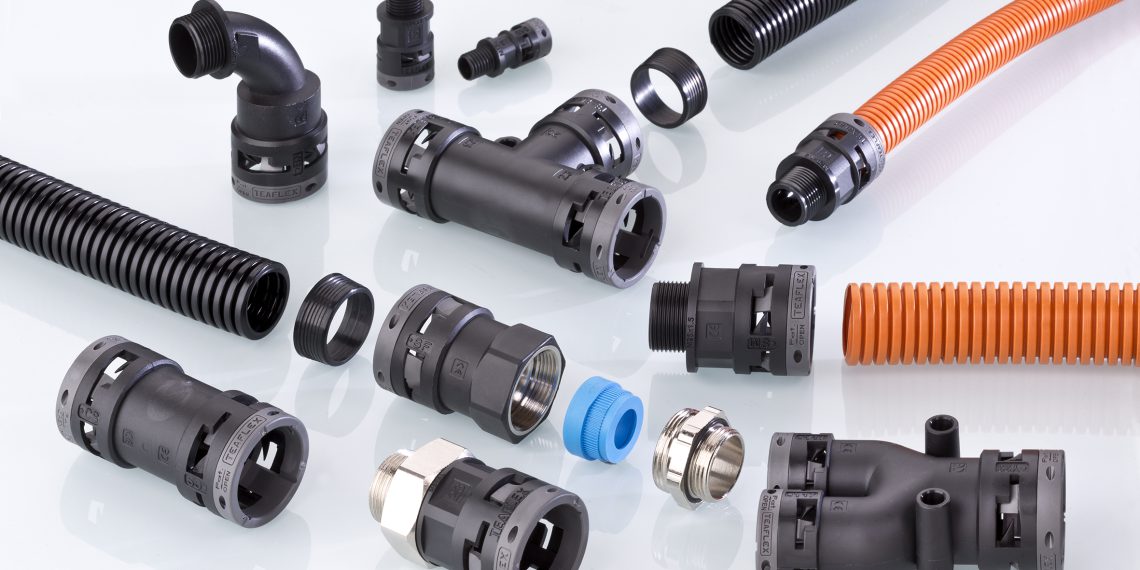

Qua­li­tät, Sicher­heit und Mon­ta­ge­kom­fort: Das neue Well­rohr­sys­tem von PFLITSCH ist opti­mal , wenn es um siche­ren Kabel­schutz z.B. in der Bahn­tech­nik geht. Denn hier müs­sen Kabel bei­spiels­wei­se zwi­schen Wag­gons, bei der Unter­flur­mon­ta­ge oder auf dem Fahr­zeug­dach zuver­läs­sig wie fle­xi­bel geführt wer­den. Die Well­roh­re und Fit­tings aus hoch­wer­ti­gem Poly­amid decken dafür ein größt­mög­li­ches Anwen­dungs­spek­trum bis hin zum EMV-Schutz ab.
Das Sys­tem bie­tet ein Höchst­maß an Sicher­heit für Kabel in der Bahn­tech­nik. Es besteht aus acht Well­rohr­ty­pen in den Pro­fil-Vari­an­ten grob und fein in den Nenn­wei­ten NW7 bis NW48 mit Innen­durch­mes­sern von 6,2 mm bis 48,5 mm. Alle Kom­po­nen­ten sind für Ein­satz­tem­pe­ra­tu­ren von ‑40 °C bis +105 °C zuge­las­sen, das Well­rohr für Hoch­tem­pe­ra­tur-Anwen­dun­gen sogar bis +150 °C. Auch gegen­über mecha­ni­schen und che­mi­schen Belas­tun­gen erweist sich das Well­rohr­sys­tem als über­aus wider­stands­fä­hig und ver­fügt über eine sehr gute Wit­te­rungs- und UV-Bestän­dig­keit – ent­schei­dend beim Out­door-Ein­satz. Spe­zi­ell für die Bahn­in­dus­trie erfül­len eini­ge Aus­füh­run­gen die höchs­ten Brand­schutz­nor­men für Schie­nen­fahr­zeu­ge nach EN 45545–2.

Hohe Schutz­klas­sen bis IP 69 und lang­le­big siche­re Abdichtung

Das zer­ti­fi­zier­te Sys­tem ist in drei Vari­an­ten erhält­lich: Schon die Basis­va­ri­an­te erreicht die hohe IP-Schutz­klas­se 66. In der Aus­füh­rung mit zusätz­li­chem Dicht­ring am Well­rohr erfüllt das Sys­tem die höchs­ten Anfor­de­run­gen der Schutz­ar­ten IP 68 und IP 69. Die Aus­füh­rung UNI Pro­Tect mit der inte­grier­ten UNI Dicht-Kabel­ver­schrau­bung sorgt zudem für eine opti­ma­le Zug­ent­las­tung des Kabels und dich­tet die Instal­la­ti­on an den Well­roh­ren­den zuver­läs­sig ab.
Selbst bei mecha­ni­scher Beschä­di­gung des Well­rohrs gelangt bei die­ser Pre­mi­um-Aus­füh­rung kei­ne Feuch­tig­keit ent­lang des Kabels in das Gehäu­se. Da durch die wei­che und groß­flä­chi­ge Abdich­tung der Kabel­man­tel nicht irrepa­ra­bel ein­ge­schnürt wird, ergibt sich im Sys­tem eine dau­er­haf­te und lang­le­bi­ge Kabel­ein­füh­rung mit den hohen IP-Schutz­klas­sen IP 68 und IP 69. Ver­füg­bar ist das UNI Pro­Tect in den Grö­ßen M12 bis M63 für Kabel­durch­mes­ser von 4,0 mm bis 44,0 mm.


Siche­rer EMV-Schutz in drei Varianten

Bei den Pro­Tect EMV-Fit­tings bie­tet das Unter­neh­men ver­schie­de­ne Lösun­gen: Die Ver­si­on mit Konus­kon­tak­tie­rung ver­fügt über her­vor­ra­gen­de Dämp­fungs­wer­te bei gerin­gen Anschaf­fungs­kos­ten. Die Aus­füh­rung mit Feder­kon­tak­tie­rung sorgt für eine ein­fa­che, schnel­le und zuver­läs­si­ge Mon­ta­ge: Da der Kabel­schirm an der Kon­takt­stel­le nicht getrennt wer­den muss, kön­nen Kabel­schirm und Kabel­man­tel bis zur Klemm­stel­le im Gehäu­se weitergeführt.
Um meh­re­re Kabel EMV-sicher und platz­spa­rend zu instal­lie­ren, gibt es das Pro­Tect EMV-Fit­ting mit Mehr­fach­kon­tak­tie­rung, eine am Markt ein­zig­ar­ti­ge Lösung: Die ver­schie­de­nen Kabel­schir­me wer­den sepa­rat durch ein­zel­ne TRI-Federn zuver­läs­sig kon­tak­tiert. Der Kon­zern fer­tigt die­se Lösung kun­den­spe­zi­fisch ent­spre­chend der ver­wen­de­ten Kabel­quer­schnit­te. Sie über­zeugt mit hoher Schirm­dämp­fung, guter Strom­trag­fä­hig­keit und platz­spa­ren­der Mon­ta­ge, da meh­re­re Kabel in einem Well­rohr mit nur einem Fit­ting auf kleins­tem Raum instal­liert wer­den können.

Mon­ta­ge – ein­fach und zuverlässig

Die Pro­Tect-Fit­tings brin­gen das Plus an Sys­tem­si­cher­heit: Ihr cha­rak­te­ris­ti­scher Siche­rungs­ring sorgt dafür, dass die Well­roh­re selbst bei star­ken Vibra­tio­nen, Zug­be­las­tun­gen oder schnel­len Bewe­gun­gen sicher und dau­er­haft fixiert blei­ben. Denn bei der Mon­ta­ge wird das Well­rohr mit einem bewuss­ten Ver­rie­ge­lungs­vor­gang im Fit­ting arre­tiert, was die Betriebs­si­cher­heit der Instal­la­ti­on erhöht. Eben­so kann die Ein­heit ein­fach wie­der ent­rie­gelt und das Well­rohr her­aus­ge­zo­gen werden.
