In-line-Par­ti­kel­son­de IPP 80

Die IPP 80‑P wur­de spe­zi­ell für die kon­ti­nu­ier­li­che in-line-Mes­sung von Par­ti­kel­grö­ßen in in Phar­ma-Pro­zes­sen kon­zi­piert. Über­all, wo hohe Anfor­de­run­gen an Sau­ber­keit, Rei­nig­bar­keit und Hygie­ne gestellt wer­den, ist sie ein wert­vol­les PAT-Tool, um moder­ne Pro­duk­ti­ons­ver­fah­ren nach dem Prin­zip Qua­li­ty by Design zu rea­li­sie­ren. Sie ist als eigen­si­che­re Son­de zum Ein­satz in Pro­zes­sen mit ATEX-Anfor­de­run­gen ausgeführt.
Die IPP 80‑P bie­tet eine zusätz­li­che, Hard­ware-basier­te per­ma­nen­te Selbst­über­wa­chung der. Dies gewähr­leis­tet einen jeder­zeit siche­ren Betrieb – sowohl zur Über­prü­fung vor dem Ein­satz in einen Pro­zess als auch im lau­fen­den Mess­be­trieb selbst. In Ver­bin­dung mit dem Mess-PC ermög­licht die IPP 80 die Bestim­mung der Par­ti­kel­grö­ßen­ver­tei­lung (z.B. Q0, Q3) sowie deren Merk­ma­le (x10, x50, x90 usw.) auch direkt in Pro­zes­sen der ATEX-Zonen 0 /20 (Gas/Staub).

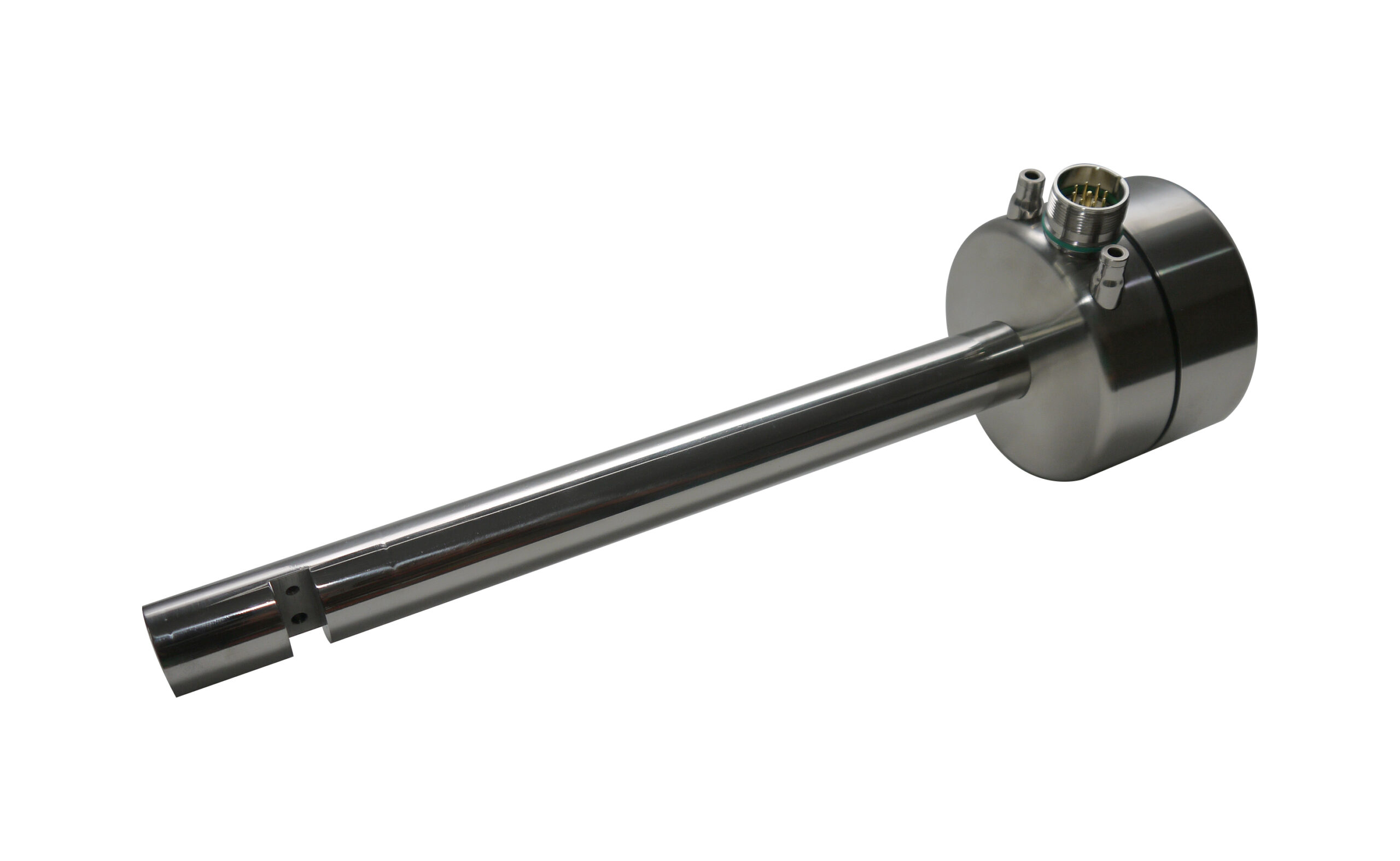

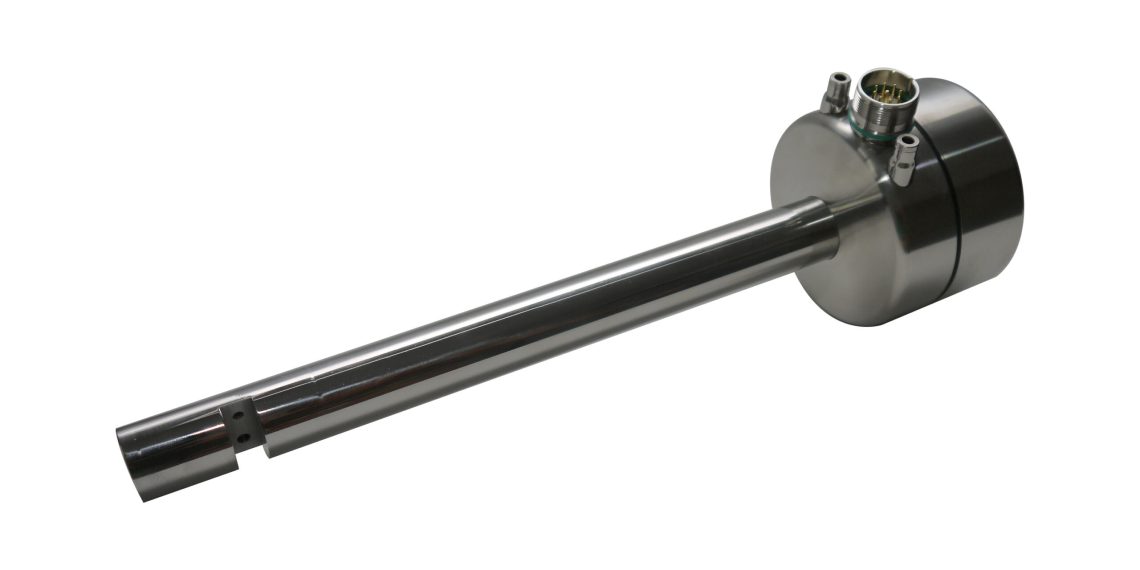

Sie besteht aus einer wider­stands­fä­hi­gen Edel­stahl­kon­struk­ti­on mit Saphir­fens­tern zum Schutz der Optik vor Ver­schleiß und einem Son­den Gehäu­se eben­falls aus Edel­stahl. Eine spe­zi­el­le Phar­ma-Soft­ware – Par­sum­View, umfang­rei­che Doku­men­ten­pa­ke­te, Daten­trans­fer via OPC sowie das optio­na­le Kali­brier­ge­rät run­den das Par­sum-Ange­bot für die Phar­ma-Indus­trie ab.

Tech­ni­sche Daten
Mess­be­reich Partikelgröße
50…6000 μm
Mess­be­reich Partikelgeschwindigkeit
0,01…50 m/s
Mess­ra­te
bis 20.000 part/s
Pro­duk­te
Phar­ma­zeu­ti­sche Pul­ver, Pel­lets, Granulate, …
Pro­zess­tem­pe­ra­tur /-druck
-20°C bis +100°C / < 4 bar
Mate­ri­al, produktberührend
Edel­stahl (L316), Saphir, Epoxidharz
Maße Son­den­rohr (L/D)
280 x 25 mm (optio­nal län­ge­re Ausführung)
Maße Elek­tronik­ge­häu­se (D/T)
90 x 60 mm
Tem­pe­ra­tur Elektronikgehäuse
-10…60°C
Gehäu­se­schutz­art
IP65 (Son­de und Barrierengehäuse)
Beleuch­tung
Laser (Laser­klas­se 1)
Leis­tungs­auf­nah­me
2W (typ.)
ATEX-Zer­ti­fi­kat
IBExU14ATEX1247
Kenn­zeich­nung Sonde
II 1/2G Ex ia op is IIB T4 Ga/Gb
II 1/2D Ex ia op is IIIC T125°C Da/Db
