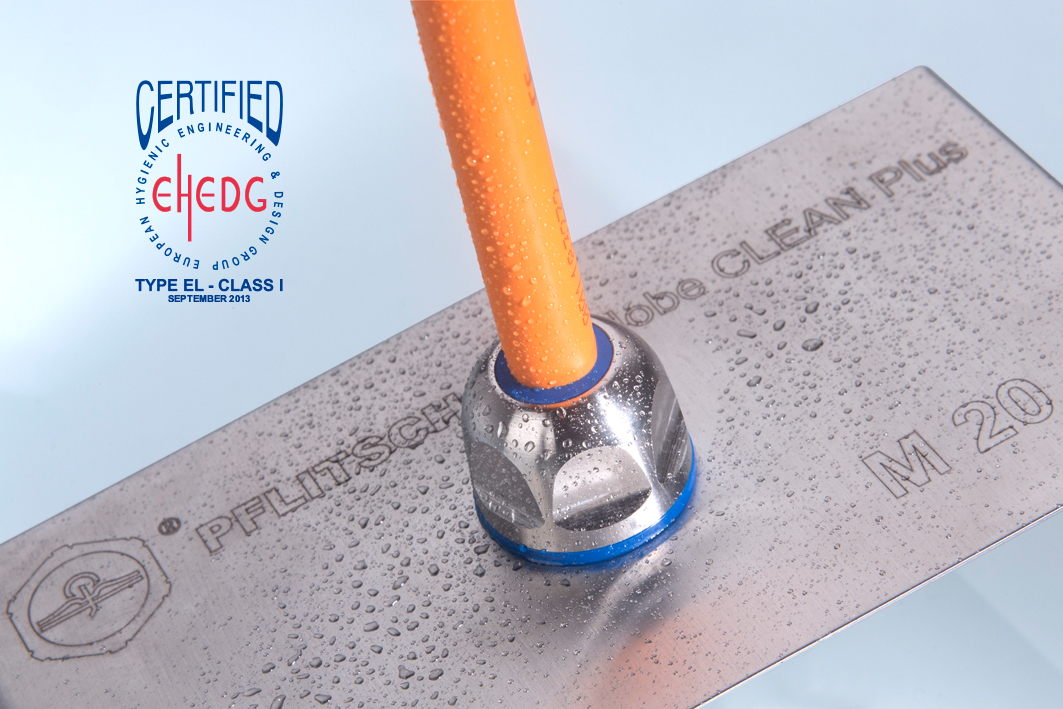

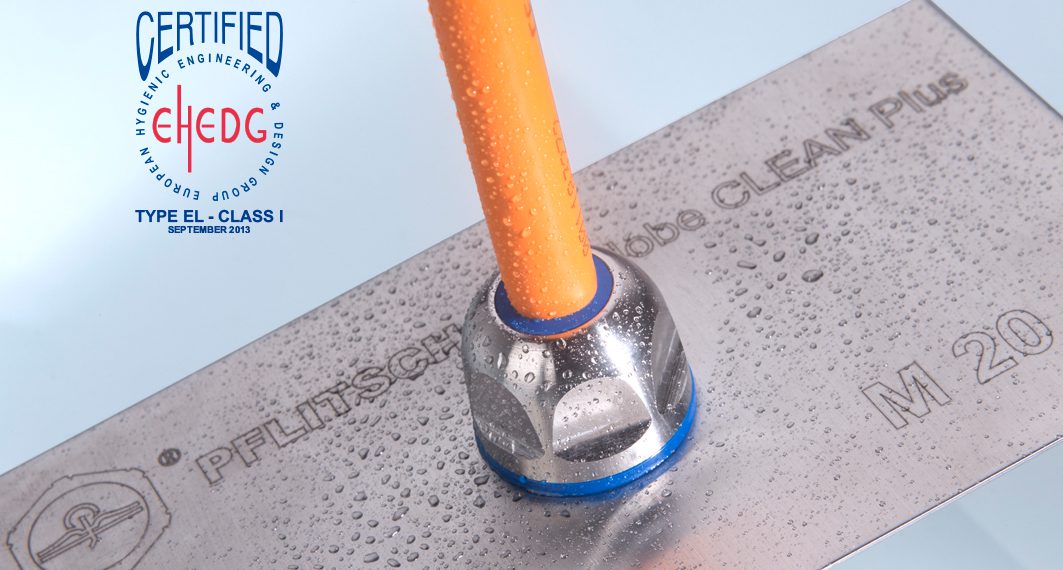

Hygie­ne-Kabel­ver­schrau­bung kom­plett nach EHEDG desi­gned und zertifiziert

PFLITSCH hat sei­ne Kabel­ver­schrau­bung blueglo­be CLEAN Plus spe­zi­ell für anspruchs­vol­le Bran­chen wie die Phar­ma- und Che­mie-Indus­trie, die Lebens­mit­tel- und Rein­raum­tech­nik ent­wi­ckelt. In deren Pro­duk­ti­ons­an­la­gen müs­sen z.B. Anhaf­tun­gen von Schmutz­par­ti­keln, die die Bil­dung von Bak­te­ri­en­nes­tern begüns­ti­gen kön­nen, aus­ge­schlos­sen wer­den. Hohl­räu­me, Spal­te und offe­ne Gewin­de­gän­ge sind daher tabu – eine beson­de­re Her­aus­for­de­rung für Kabel­ver­schrau­bun­gen, denn bei her­kömm­li­chen Lösun­gen sind außen­lie­gen­de Gewin­de und Spal­te zwi­schen Druck­schrau­be und Ein­satz­dich­tung kon­struk­ti­ve Nor­ma­li­tät. Hygie­nic Design ist gefordert.

Die blueglo­be CLEAN Plus wur­de nach dem anspruchs­vol­len EHEDG-Stan­dard und nach BGN-Vor­ga­ben desi­gned und als ers­te Kom­plett­ver­schrau­bung zer­ti­fi­ziert, wäh­rend ande­re Kabel­ein­füh­run­gen, die auf dem Markt erhält­lich sind, z. B. aus­schließ­lich in Sachen Mate­ri­al zuge­las­sen sind. Die PFLITSCH-Lösung ver­fügt über glat­te Ober­flä­chen (Rau­heit Ra < 0,8 μm) sowie gerun­de­te Über­gän­ge zu den Schlüs­sel­flä­chen. Für den Ver­schrau­bungs­kör­per wird der hoch­wer­ti­ge Edel­stahl 1.4404/AISI 316L ver­wen­det, den PFLITSCH auf einem Bear­bei­tungs­zen­trum so fer­tigt, dass er eine sehr glat­te Ober­flä­che sowie Kon­tu­ren ohne Ecken und Kan­ten auf­weist. PFLITSCH ver­wen­det für Dicht­ein­sät­ze und Dicht­schei­ben aus­schließ­lich Kunst­stof­fe ent­spre­chend der FDA 21 CFR §177.2600, die nach der EU-Ver­ord­nung 10/2011 für den Kon­takt mit Lebens­mit­teln geeig­net sind.

Weni­ge Kom­po­nen­ten – ein­fa­che Montage

Auch bei der Mon­ta­ge über­zeugt die blueglo­be CLEAN Plus: Denn mit ihren weni­gen Sys­tem­tei­len lässt sich die Kabel­ver­schrau­bung sehr ein­fach instal­lie­ren. Der Ver­schrau­bungs­kör­per wird ent­we­der in die Gehäu­se­wand ein­ge­schraubt oder in Durch­gangs­boh­run­gen ein­ge­steckt und mit einer Gegen­mut­ter fixiert. Anschlie­ßend wird die Druck­schrau­be auf­ge­schraubt, das Kabel durch­ge­scho­ben und die Druck­schrau­be auf Block – spalt­frei – ange­zo­gen. Eine bün­di­ge Dicht­schei­be aus einem zuge­las­se­nen Elas­to­mer-Werk­stoff dich­tet die Kabel­ver­schrau­bung gegen das Gehäu­se sicher ab. Die gesam­te Mon­ta­ge erfolgt von außen ohne Spezialwerkzeug.

Die blueglo­be CLEAN Plus gibt es aktu­ell in den Grö­ßen M8 bis M40 für Kabel­durch­mes­ser bis 29 mm. Sie erreicht die hohen Schutz­ar­ten IP 66,  IP 68 (bis 15 bar) und IP 69K und ist ein­setz­bar bei Tem­pe­ra­tu­ren von ‑40 °C bis +85 °C. Die Hygie­ne-Kabel­ver­schrau­bung gibt es auch als EMV-Vari­an­te blueglo­be TRI CLEAN Plus mit über­durch­schnitt­lich hohen Schirmdämpfungswerten.

Wei­te­re Grö­ßen und eine Serie aus Kunst­stoff im glei­chen Hygie­nic Design sowie eine Anschluss­mög­lich­keit von Hygie­ne-Schläu­chen sind in Vor­be­rei­tung. Des Wei­te­ren bie­tet PFLITSCH eine Viel­zahl an kun­den­spe­zi­fi­schen Son­der­lö­sun­gen für die Lebens­mit­tel- und Phar­ma-Indus­trie an.
