Gro­ßer QR-Code – was nun?

Der ab 30. Juni 2016 in Chi­na für alle vete­ri­när­me­di­zi­ni­schen Pro­duk­te obli­ga­to­ri­sche QR-Code stellt die meis­ten Phar­ma­zeu­ten und Falt­schach­tel­her­stel­ler vor unge­ahn­te druck­tech­ni­sche Her­aus­for­de­run­gen. Die bereits am 31. Juli 2015 in Kraft getre­te­ne Vor­schrift für Impf­stof­fe erhöht die aku­te Dring­lich­keit wei­ter. Denn in Abhän­gig­keit vom gewähl­ten Druck­sys­tem benö­tigt der Code eine sehr gro­ße Flä­che – mit­un­ter rund zehn Qua­drat­zen­ti­me­ter. Dar­auf hat jetzt Atlan­tic Zei­ser, der Spe­zia­list für Track & Trace Lösun­gen,  hin­ge­wie­sen. Um alle erfor­der­li­chen Infor­ma­tio­nen in sehr guter Lese­qua­li­tät unter­zu­brin­gen, kann die maxi­ma­le Kan­ten­län­ge des QR-Codes zwar auf etwa 13 bis 16 Mil­li­me­ter beschränkt wer­den. Aber die­ses Maß gilt nur, sofern moder­ne Drop-on-Demand Inkjet-Tech­no­lo­gie zum Ein­satz kommt. „In den aller­meis­ten Fäl­len wird der­zeit jedoch ein kar­tu­schen­ba­sier­tes Ther­mal Inkjet-Ver­fah­ren ein­ge­setzt“, sagt Hel­mut Schnei­der, Group Pro­duct Mana­ger Pack­a­ging bei Atlan­tic Zei­ser. „Um damit eine der DoD-Tech­no­lo­gie ver­gleich­ba­re Druck- und Lese­qua­li­tät zu erzie­len, benö­tigt man etwa die dop­pel­te Kan­ten­län­ge.“ Und das wie­der­um bedeu­tet: die vier­fa­che Fläche.

Kaum Platz für gro­ße Codes

Schon beim Chi­na Code für human­me­di­zi­ni­sche Pro­duk­te (Code 128 C mit 20 num­me­ri­sche Stel­len) war die Platz­fin­dung oft pro­ble­ma­tisch. Häu­fig muss­te aus Platz­grün­den der gesetz­li­che Code auf den Kör­per der Falt­schach­tel gedruckt wer­den und für die Aggre­ga­ti­on ein Hel­per-Code auf eine der Ver­schluss-Laschen. Beim Code 128 C konn­ten noch Zuge­ständ­nis­se in der Code-Höhe gemacht wer­den, was den Ein­satz von Kar­tu­schen Inkjets noch erlaubt hat. „Für QR-Codes, die mit dem Ther­mal Inkjet-Ver­fah­ren erstellt wer­den, dürf­te es jetzt jedoch sehr eng bis unmög­lich wer­den“, so Schnei­der. Selbst auf rela­tiv gro­ßen Falt­schach­teln gibt es wegen bestehen­der Design­vor­ga­ben kaum Platz für über­di­men­sio­nier­te Codes. Erschwe­rend kommt hin­zu, dass die gän­gi­gen Ther­mal Inkjet Kar­tu­schen ledig­lich eine ori­gi­nä­re Druck­brei­te von 12,7 Mil­li­me­ter (1/2 Zoll) abde­cken kön­nen. „Rein tech­nisch ist es zwar mög­lich, meh­re­re Kar­tu­schen zusam­men­schlie­ßen. Man erhält jedoch an der ‚Naht‘ den soge­nann­ten Stit­ching-Effekt, der sich in Form eines senk­rech­ten wei­ßen Bal­kens oder einer Über­de­ckung bemerk­bar macht“, betont Schnei­der. „Selbst bei den robus­ten QR-Codes ver­grö­ßert Stit­ching das Risi­ko der Unles­bar­keit ganz erheblich.“

Exzel­len­te Druck­qua­li­tät auf Kartonage

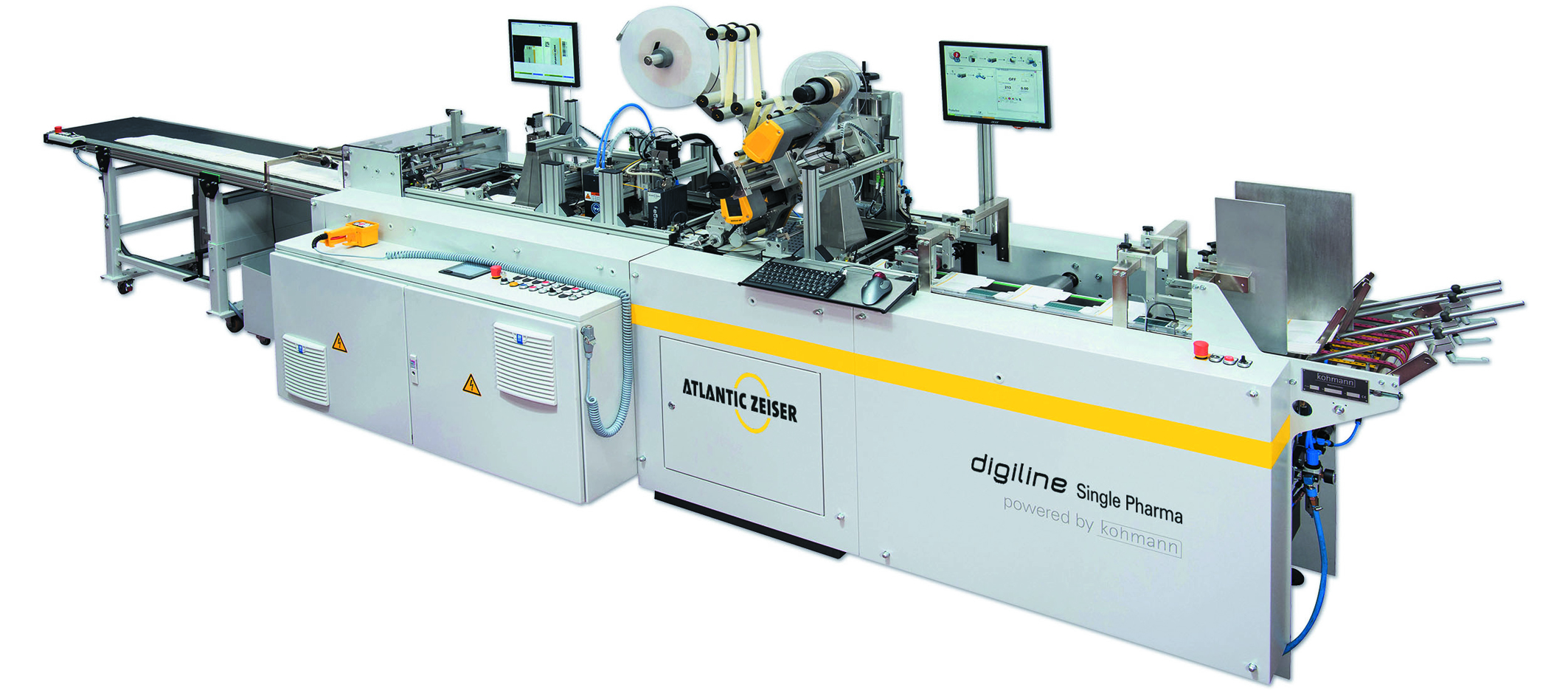

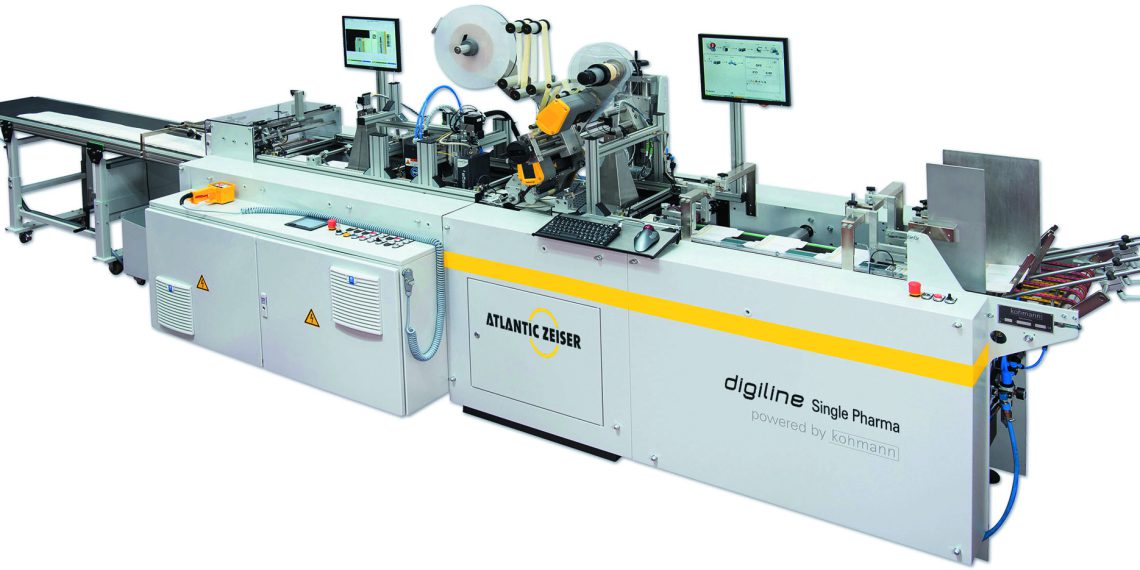

Mit der DIGILINE Sin­gle und DIGILINE Com­pact hat Atlan­tic Zei­ser zuletzt zwei Druck­sys­te­me vor­ge­stellt, die auf DoD-Tech­no­lo­gie basie­ren. Aus­ge­stat­tet mit einem OMEGA UV Inkjet Dru­cker, der für sei­ne exzel­len­te Druck­qua­li­tät auf Kar­to­na­gen bekannt ist, lie­fern bei­de Sys­te­me tief­schwar­ze, sehr kon­trast­star­ke Codie­run­gen. Die ver­wen­de­te Tin­te macht Schluss mit schlech­tem Anschreib­ver­hal­ten und gräu­li­chem Druck – bei­des wird bei kar­tu­sche­ba­sier­ten Inkjet-Sys­te­men immer wie­der bemän­gelt. Zudem ist die spe­zi­el­le UV-Tin­te äußerst bestän­dig gegen Was­ser, Alko­ho­le und ande­re Löse­mit­tel. Ver­se­hent­li­ches nach­träg­li­ches Ver­wi­schen der Codes sowie ihr Aus­blei­chen im Son­nen­licht ist damit aus­ge­schlos­sen. Die ori­gi­nä­re Druck­brei­te von 36mm (ohne Stit­ching) bie­tet sich gera­de­zu ide­al für die­se Appli­ka­ti­on an.

Für Her­stel­ler von Falt­schach­teln und für Phar­ma­zeu­ten hat Hel­mut Schnei­der noch eine wei­te­re posi­ti­ve Nach­richt: Der Vete­ri­när-Code für Chi­na ent­hält weder Ablauf­da­tum noch die Char­gen-Nr. „Damit ist er ide­al geeig­net, um fla­che Falt­schach­teln bereits sehr effi­zi­ent vor dem Ver­pa­ckungs­pro­zess zu dru­cken und einen gewis­sen Vor­rat anzu­le­gen, was die Codie­rung beim Falt­schach­tel­her­stel­ler ähn­lich wie bei human­me­di­zi­ni­schen Pro­duk­ten sehr begünstigt.“
