Gerin­ge Stör­emis­sio­nen durch Dual-Silent-Switcher-Serie

Ana­log Devices (ADI) präsen­tiert sei­ne neu­en, für Strom­ver­sor­gun­gen im Auto­mo­bil, in Kom­mu­ni­ka­ti­ons­aus­rüs­tung und in SSDs vor­ge­se­he­nen Zwei­kanal-4A/8,5A/2A-Synchron-Abwärts­regler LT8650S, LT8652S und LT8653S der Silent-Swit­cher-Serie. Die Kombi­na­tion aus der pro­pri­e­tären Silent-Swit­cher-2-Archi­­te­k­­tur und Spread-Spec­trum-Fre­quen­z­­mo­du­la­­ti­on gewähr­leistet – auch ohne beson­dere Vor­keh­run­gen beim Leiter­platten­layout – extrem gerin­ge Stör­emis­sio­nen unter­halb der Grenz­wer­te nach CISPR25.

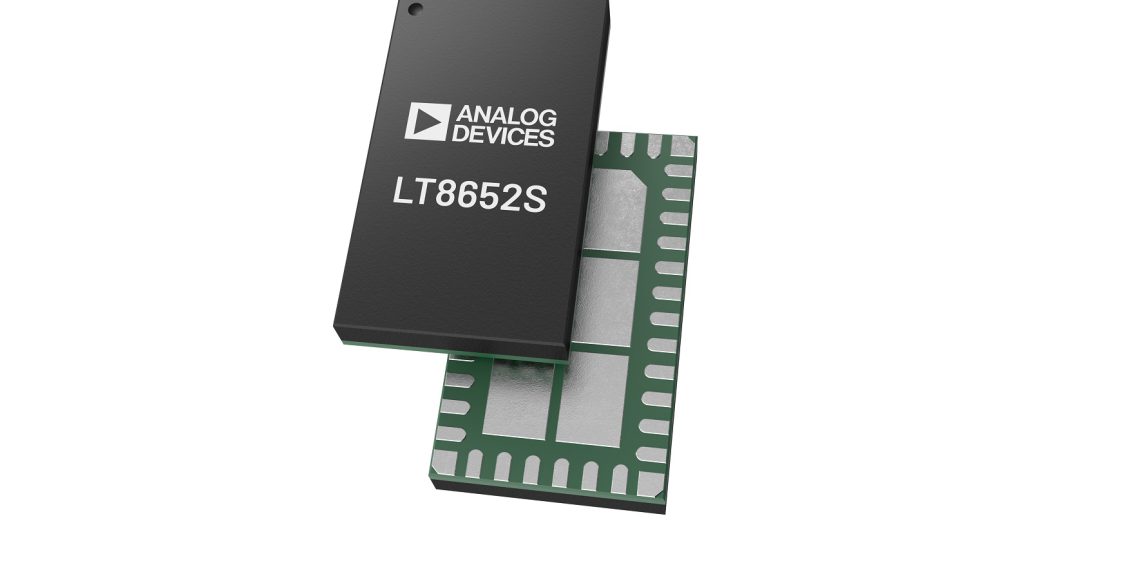

Die Silent Swit­cher LT8650S, LT8652S und LT8653S las­sen sich zur Erhö­hung des Ausgangs­stroms pro­blem­los parallel­schalten und dadurch opti­mal an den Leis­tungs­bedarf des End­produkts anpas­sen.  Außer­dem lässt sich so das ther­mi­sche Design opti­mieren. Zudem verein­facht die­se Flexi­bi­li­tät die Lager­hal­tung und die Qua­li­fi­zie­rung des End­produkts, weil ein und der­sel­be Bau­teil­typ in verschie­denen End­produkten einge­setzt wer­den kann. Der LT8652S kann beispiels­weise im Zwei­ka­nal­be­trieb 2*8,5A dau­er­haft und 2*12A Spit­zen­strö­me lie­fern. Zwei mit­ein­ander synchro­ni­sierte LT8652S-Chips kön­nen zu einer Vier­pha­sen/34A-Strom­­ver­­­sor­­gung kombi­niert werden.
Die wich­tigs­ten Eigen­schaften der Silent-Swit­cher-ICs LT8650S/LT8652S/LT8653S:

• Silent-Swit­cher-2-Tech­­no­­lo­gie mit inte­grierten Bypass-Kon­den­­sa­to­ren, Stör­emis­sionen unter den CISPR25-Grenzwerten
• Burst Mode mit extrem gerin­gem Ruhe­strom für Leichtlastbetrieb
• Bis zu 12A Ausgangs­strom (LT8652S) in einem Kanal
• Ein­stell­bare und synchro­ni­sier­bare Schalt­frequenz (300kHz bis 3MHz)
