Ergän­zung der Fami­lie von Winkelsensoren

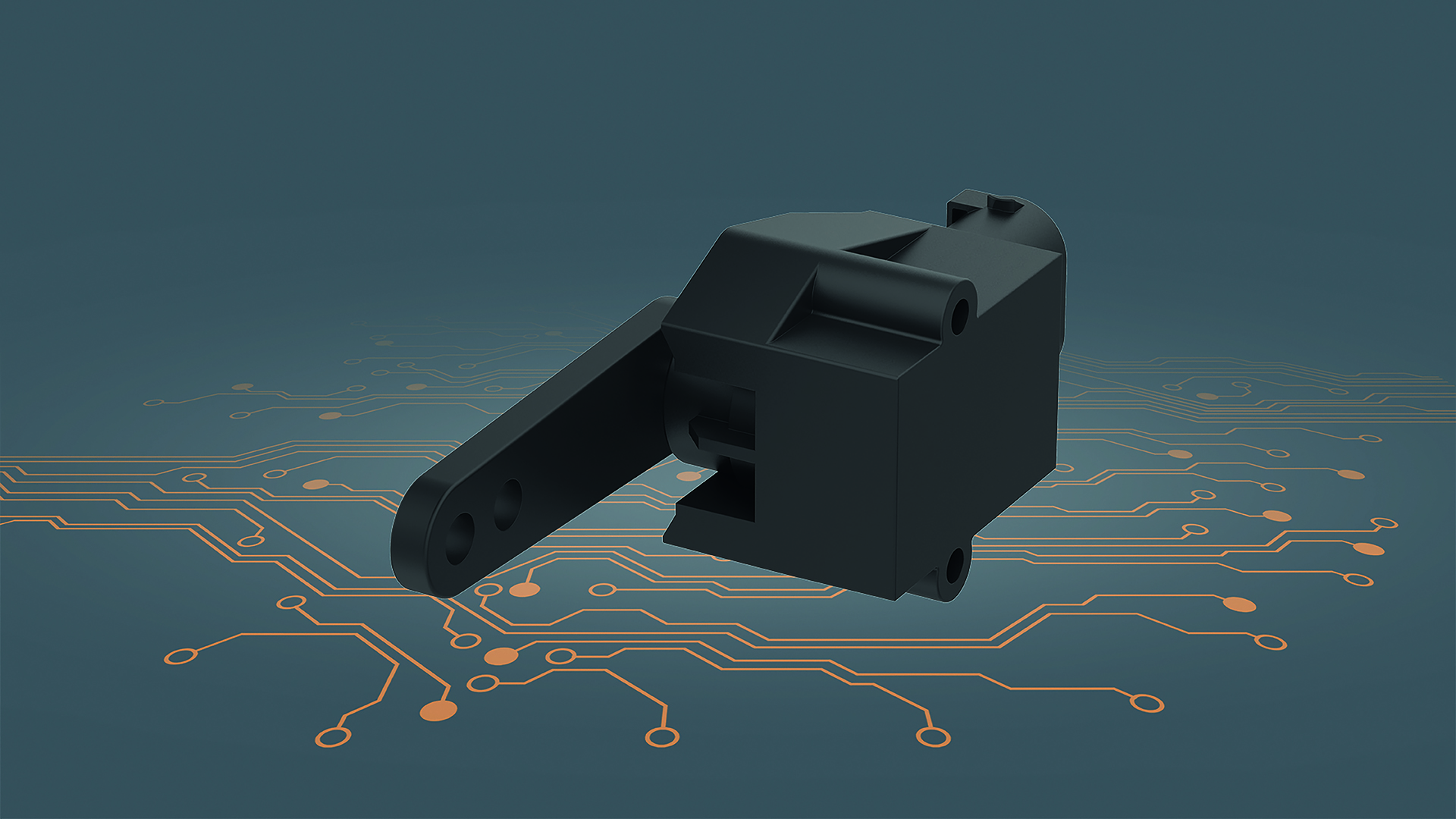

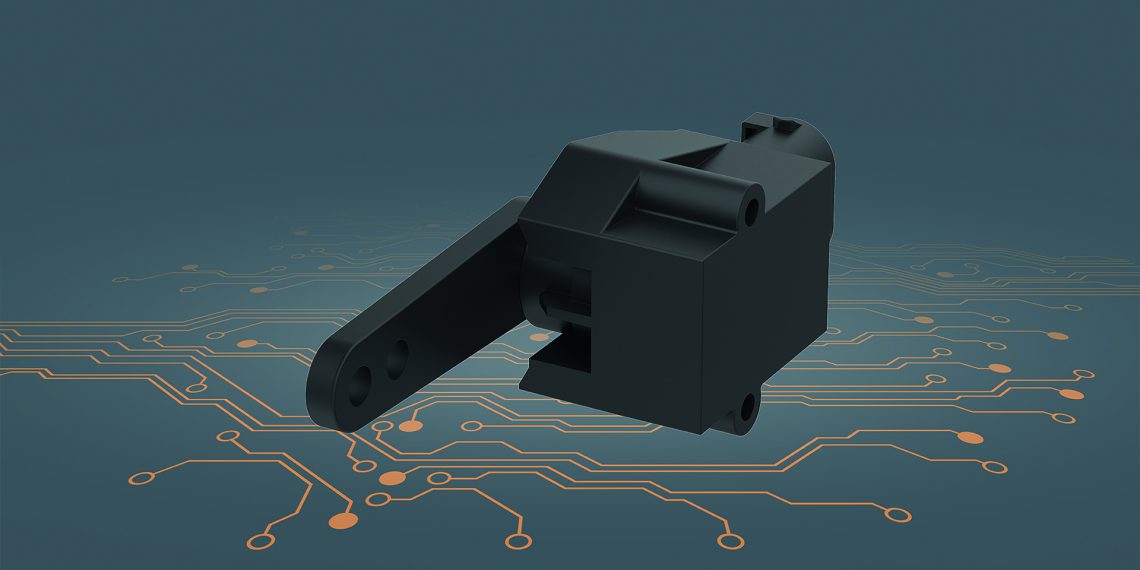

Die elo­bau-Sen­so­ren aus der 424-Serie sind auf ihren Ein­satz­be­reich genau zuge­schnit­ten. So auch der jüngs­te Zuwachs der Win­kel­sen­sor-Fami­lie: Der 424S. Die­ser Win­kel­sen­sor wur­de ent­wi­ckelt, um den Win­kel unter ande­rem von Peda­len in Land­ma­schi­nen, Baum­schie­nen und Flur­för­der­fahr­zeu­gen zu mes­sen. Das Pro­dukt hebt sich durch das kom­bi­nier­te Aus­gans­si­gnal von den übri­gen Vari­an­ten ab, denn der Win­kel­sen­sor ver­fügt über einen Ana­log- sowie einen Schalt­aus­gang. Dadurch kann ein ein­zi­ger Sen­sor nun bei­de Signa­le ausgeben.

Spe­zia­list für Kupplungspedale

Die neue Vari­an­te ist beson­ders inter­es­sant für den Ein­satz in Kupp­lun­gen. Denn dort, wo im beeng­ten Raum vor­her ein Win­kel­sen­sor und ein Posi­ti­ons­schal­ter gleich­zei­tig Platz fin­den muss­ten, ver­eint nun der 424S als ein­zi­ger Sen­sor das Aus­gangs­si­gnal. Somit kön­nen die Anzahl der Kom­po­nen­ten redu­ziert, die Mon­ta­ge ver­ein­facht und Bau­raum ein­ge­spart wer­den. Maschi­nen­her­stel­ler spa­ren sich so nicht nur Kos­ten in der Anschaf­fung, son­dern auch nach­fol­gend bei der War­tung und Instand­hal­tung. Ein wei­te­rer Vor­teil für Her­stel­ler von mobi­len Maschi­nen: Für die jewei­li­ge Anfor­de­rung lässt sich der Sen­sor werk­sei­tig genau anpassen.

Tech­ni­sche Details im Überblick

Der Sen­sor wird kli­ma­neu­tral pro­du­ziert. Der Tem­pe­ra­tur­be­reich von ‑40 °C bis +85 °C sowie die Schutz­art IP67 bele­gen die Wider­stands­fä­hig­keit gegen raue Arbeits­be­din­gun­gen. Der Win­kel­mess­be­reich des Sen­sors liegt zwi­schen 30° — 120° und erreicht eine Auf­lö­sung von 0,1°. Durch die Detek­ti­on die­ser kleinst­mög­li­chen Ände­rung wird ersicht­lich, mit wel­cher Prä­zi­si­on der neue Win­kel­sen­sor arbei­ten kann. Neben den bewähr­ten Ana­log­aus­gän­gen ist der Schalt­aus­gang als Push-Pull, High-Side oder Low-Side mög­lich und schal­tet bis zu 1,5 A Schalt­strom. Der Anschluss an die Board-Elek­tro­nik wird mit­tels Deutsch-Ste­cker DT04-6P ein­fach realisiert.
Das Unter­neh­men ist ein welt­weit agie­ren­der Her­stel­ler von berüh­rungs­lo­ser Sen­sor­tech­nik, Füll­stands­mes­sung und Bedien­ele­men­ten für den Maschi­nen- und Anla­gen­bau sowie mobi­ler Arbeits­ma­schi­nen. Mit Sitz in Leut­kirch im All­gäu und über 1000 Mitarbeiter*innen hat es sich das Unter­neh­men zur Auf­ga­be gemacht, nach­hal­ti­ge Lösun­gen anzubieten.
