Elek­tri­sches Ein­schalt­ven­til hilft beim fern­ge­steu­er­ten Be- und Entlüften

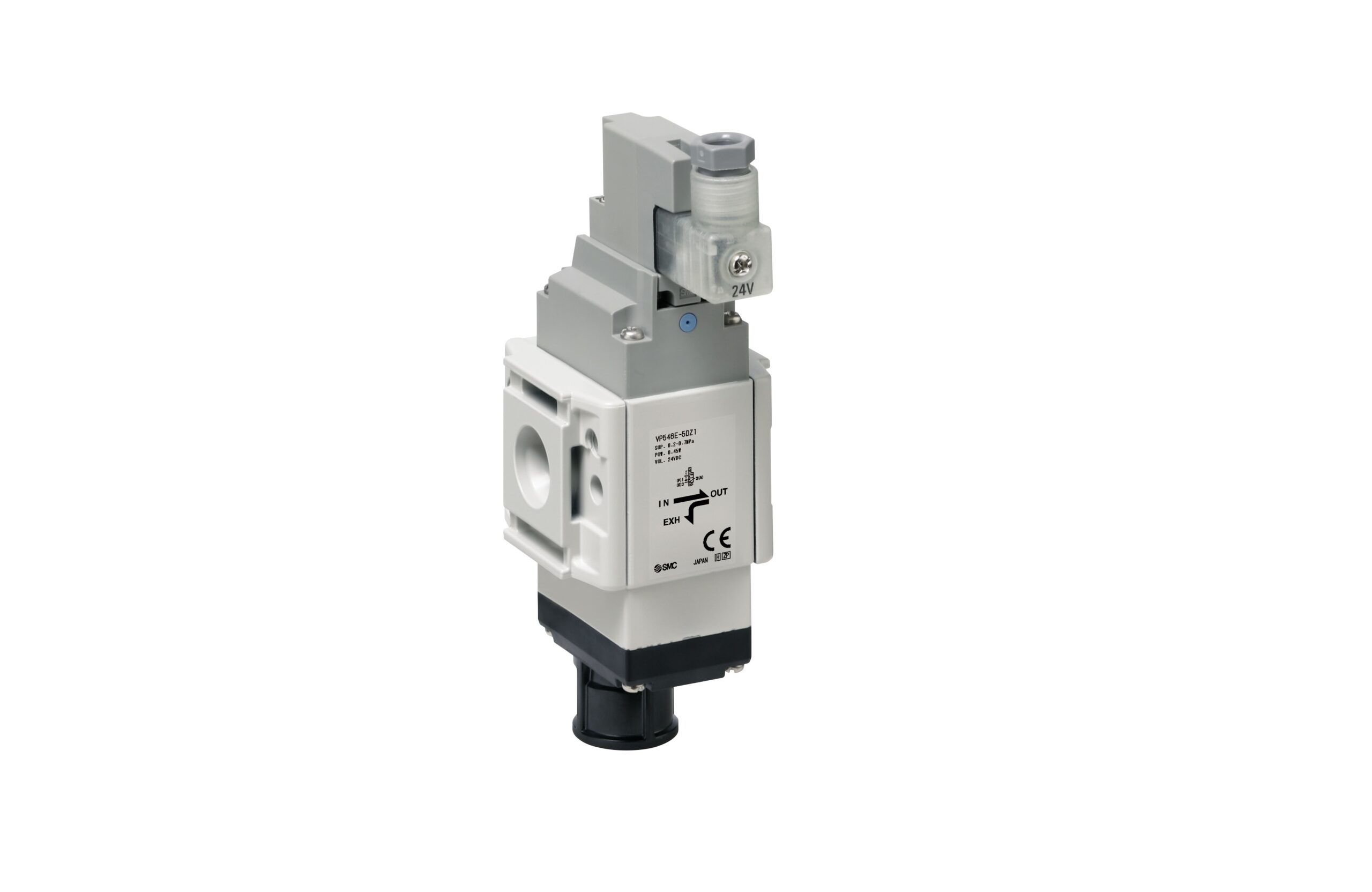

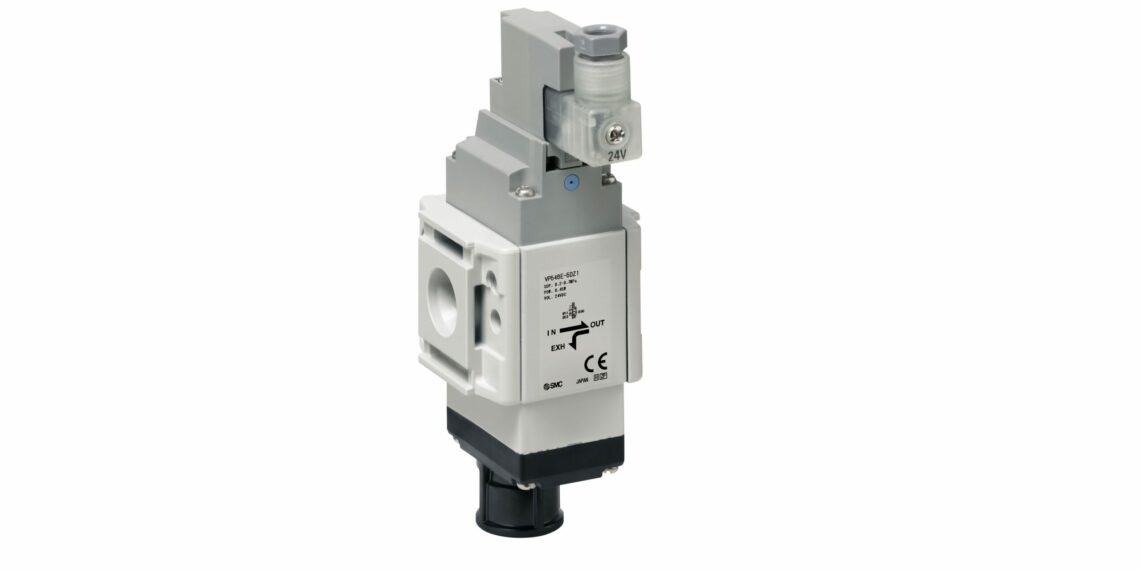

Um die Pro­zess­si­cher­heit bei pneu­ma­ti­schen Anwen­dun­gen zu gewähr­leis­ten, muss die ver­wen­de­te Druck­luft über eine War­tungs­ein­heit gefil­tert, geschmiert und regu­liert wer­den. Dabei erfolgt das Ein­schal­ten (Belüf­ten) bezie­hungs­wei­se Aus­schal­ten (Ent­lüf­ten) der Druck­luft­auf­be­rei­tung von Maschi­nen und Anla­gen oft manu­ell über ein Hand­ab­sperr­ven­til. Damit der Vor­gang auch durch über­ge­ord­ne­te Steue­rungs­sys­te­me gesteu­ert wer­den kann, hat SMC das elek­tri­sche Ein­schalt­ven­til der Serie VP546E/746E ent­wi­ckelt. Neben einer dadurch höhe­ren Pro­zess­kon­trol­le sorgt das 3/2‑Wegeventil unter ande­rem dank ein­ge­bau­tem Rück­schlag­ven­til auch für mehr Pro­zess­si­cher­heit, ver­fügt über eine gerin­ge Leis­tungs­auf­nah­me und spart Platz durch sei­ne modu­la­re Bau­wei­se zur Anbin­dung an die War­tungs­ein­heit AC‑D von SMC.

Von der all­ge­mei­nen Auto­ma­ti­sie­rung bis hin zu spe­zi­el­len Bran­chen wie dem Werk­zeug­ma­schi­nen- und Auto­mo­bil­bau, Food und Ver­pa­ckung: Zur Lang­le­big­keit von Maschi­nen und Anla­gen sowie zur Qua­li­täts­si­che­rung von Pro­duk­ten sind Pneu­ma­tik­an­wen­dun­gen auf eine Druck­luft­auf­be­rei­tung durch War­tungs­ein­hei­ten wie die Serie AC‑D von SMC ange­wie­sen. Um die­se zen­tral oder auch dezen­tral zu ermög­li­chen sowie das Ent- und Belüf­ten von Maschi­nen und Anla­gen auch von einer exter­nen Stel­le aus zu steu­ern, hat der Auto­ma­ti­sie­rungs­spe­zia­list SMC ein neu­es 3/2‑Wegeventil ent­wi­ckelt. Das elek­tri­sche Ein­schalt­ven­til der Serie VP546E/746E lässt sich ein­fach an eine SPS anbin­den und damit in die Pro­zess­steue­rung ein­bin­den, dank modu­la­rer Bau­wei­se leicht an die WartungseinheitAC‑D anbin­den und ermög­licht mit­tels inte­grier­tem Rück­schlag­ven­til einen gleich­mä­ßi­gen Betriebs­druck. Zudem sor­gen Optio­nen wie ein Ent­lüf­tungs­an­schluss mit exter­nem Schall­dämp­fer sowie eine Soft­start­funk­ti­on für eine ver­bes­ser­te Pro­zess­si­cher­heit und einen erhöh­ten Schutz von Mitarbeitenden.

Mehr Pro­zess­kon­trol­le und ‑sicher­heit

Statt das Ein- und Aus­schal­ten bezie­hungs­wei­se Be- und Ent­lüf­ten bei der Druck­luft­auf­be­rei­tung über die War­tungs­ein­heit AC‑D von SMC manu­ell etwa über ein Hand­ab­sperr­ven­til zu steu­ern, kann die Serie VP546E/746E ein­fach an einer SPS ange­schlos­sen wer­den. Kon­struk­teu­re rea­li­sie­ren durch die elek­tri­sche Anbin­dung über DIN-Ste­cker, dass sich der Vor­gang auch von einer exter­nen Stel­le aus steu­ern und auto­ma­ti­sie­ren lässt – was schließ­lich die Pro­zess­kon­trol­le erhöht. Dabei über­zeugt das elek­tri­sche Ein­schalt­ven­til mit einer hohen Ener­gie­ef­fi­zi­enz: Die Leis­tungs­auf­nah­me (ohne Betriebs­an­zei­ge) beträgt ledig­lich 0,35 Watt (DC). Außer­dem sorgt das intern ein­ge­bau­te Rück­schlag­ven­til im Pilot­ven­til­pfad dafür, dass Druck­schwan­kun­gen auf der Ein­gangs­sei­te aus­ge­gli­chen wer­den und damit ein gleich­mä­ßi­ger Betriebs­druck herrscht. Das ver­rin­gert den Auf­wand, den Betriebs­druck inner­halb einer Maschi­ne auf­recht zu erhal­ten und erhöht so die Prozesssicherheit.

Zusätz­li­che Opti­mie­rung errei­chen Kon­struk­teu­re zum einen durch eine optio­nal ver­wend­ba­re Soft­start­funk­ti­on. Die­se ermög­licht einen sanf­ten Druck­auf­bau und ver­rin­gert dadurch den Ver­schleiß nach­ge­schal­te­ter Maschi­nen­kom­po­nen­ten durch schlag­ar­ti­gen Druck­auf­bau. Zum zwei­ten haben Anwen­der die Mög­lich­keit, einen Ent­lüf­tungs­an­schluss mit exter­nem Schall­dämp­fer zu mon­tie­ren, der für einen gerin­gen Schall­druck­pe­gel und damit für lei­se Ent­lüf­tungs­ge­räu­sche sorgt. Mit­ar­bei­ten­de pro­fi­tie­ren dadurch von höhe­rer Sicher­heit an ihrem Arbeits­platz, ohne dass ein zusätz­li­cher Gehör­schutz erfor­der­lich ist.

Platz­spa­rend und wartungsarm

Bei der Durch­fluss­rich­tung des 3/2‑Wegeventils (in Grund­stel­lung geschlos­sen) kön­nen Anwen­der zwi­schen von links nach rechts oder in umge­kehr­ter Rei­hen­fol­ge wäh­len. Dabei lässt sich die Serie VP546E/746E über Zwi­schen­stü­cke (Y300(T)-D für AC30‑D und Y400(T)-D für AC40‑D) direkt an die modu­la­re War­tungs­ein­heit der Serie AC‑D von SMC mon­tie­ren. Das erleich­tert und beschleu­nigt sowohl die Mon­ta­ge als auch die Demon­ta­ge durch einen ver­rin­ger­ten Auf­wand bei der Ver­schlau­chung. Zudem ver­klei­nert ihr Block­de­sign in Form einer kom­bi­nier­ter War­tungs­ein­heit (FRL) den Platz­be­darf, schafft damit ein ein­heit­li­ches und anspre­chen­des Design und bie­tet Schutz gegen Staub und Feuch­tig­keit. Dadurch erfüllt das elek­tri­sche Ein­schalt­ven­til von SMC die Schutz­art IP65.
