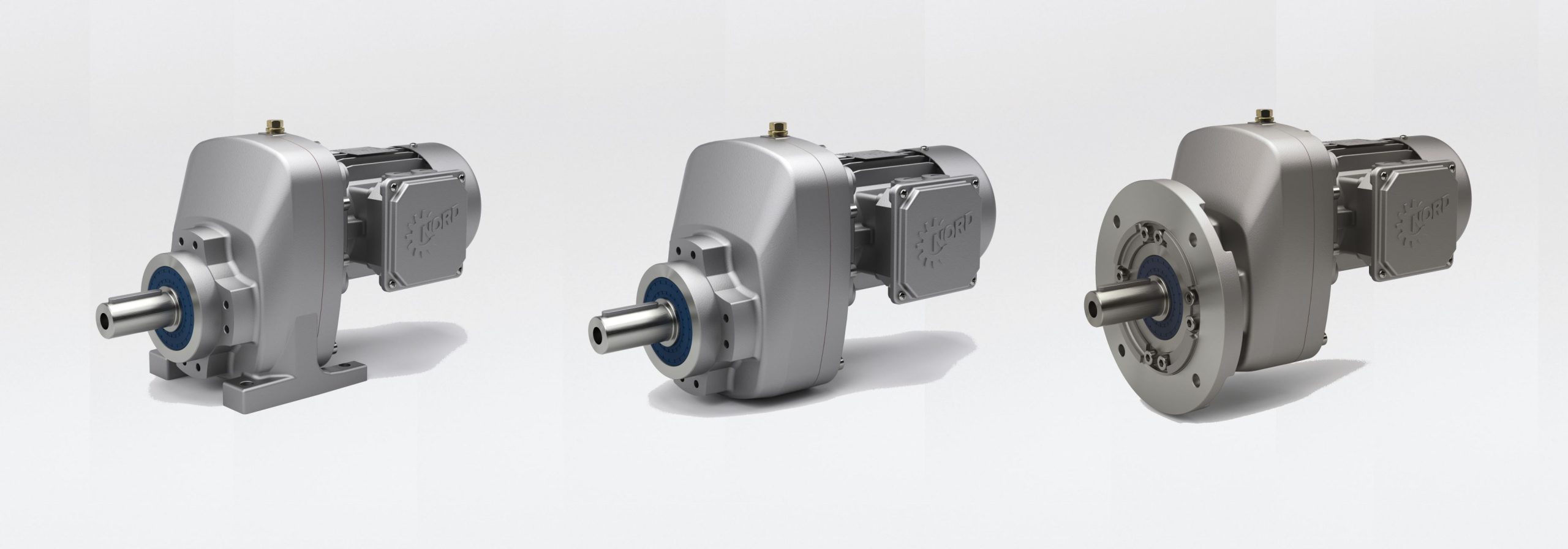

Ein­stu­fi­ge Stirnradgetriebe

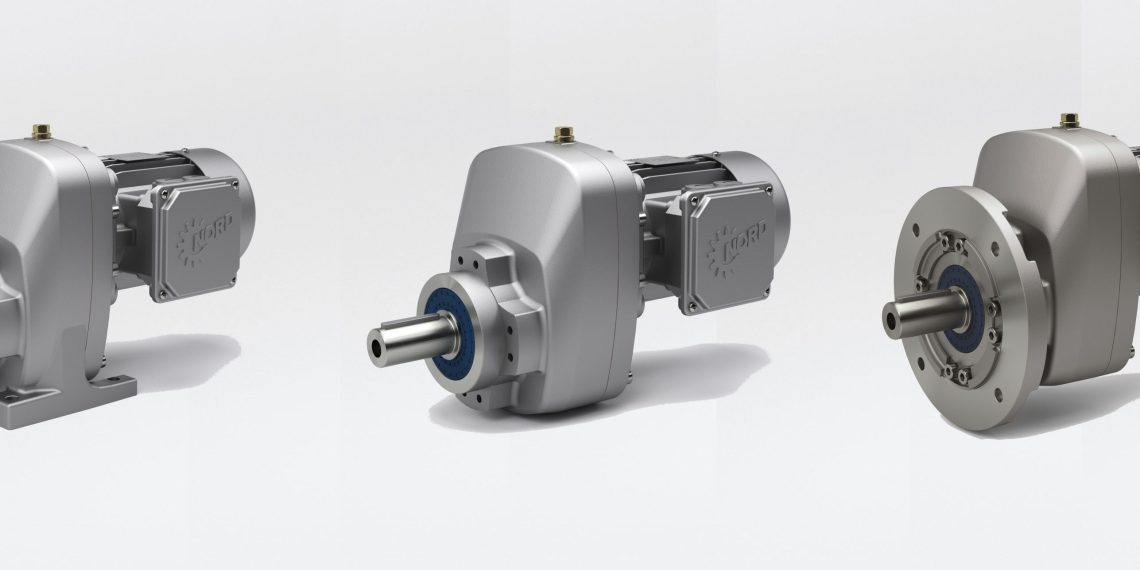

Nord Dri­ve­sys­tems hat sei­ne Nordbloc.1‑Reihe um ein­stu­fi­ge Getrie­be für Anwen­dun­gen mit hohen Dreh­zah­len und hohen Dreh­mo­men­ten erwei­tert. Die neu­en Nordbloc.1 Stirn­rad­ge­trie­be zeich­nen sich durch hohe Effi­zi­enz, hohe Tor­si­ons­stei­fig­keit, gerin­ge Betriebs­ge­räu­sche sowie eine lan­ge Lebens­dau­er aus. Dar­über hin­aus erfül­len sie dank Wash-down-Design höchs­te Hygie­ne­an­sprü­che. Die inno­va­ti­ven Getrie­be kom­men ohne Trenn­fu­gen und Ver­schluss­kap­pen aus. Dies erhöht die Pro­dukt­sta­bi­li­tät und schafft gleich­zei­tig eine glat­te­re Ober­flä­che, auf der sich weder Flüs­sig­kei­ten noch fes­te Stof­fe sam­meln können.
Das FEM-opti­mier­te Block­ge­häu­se garan­tiert maxi­ma­le Fes­tig­keit und Stei­fig­keit. Der Auf­bau mit inter­nen Ver­stär­kun­gen sowie die Stei­fig­keits­er­hö­hung des Getrie­be­ge­häu­ses sor­gen für einen beson­ders geräusch­ar­men Lauf. Alle Lager- und Dich­tungs­sit­ze sind im Guss­teil ent­hal­ten. Auf die­se Wei­se ent­fal­len Trenn­fu­gen, die das Gehäu­se schwä­chen kön­nen und Ölle­cka­gen begüns­ti­gen. Boh­run­gen und Mon­ta­ge­flä­chen wer­den in einer Auf­span­nung gefer­tigt; die dadurch ermög­lich­ten engen Tole­ran­zen stel­len die genaue Anord­nung von Zahn­rä­dern, Lagern und Dich­tun­gen sowie eine erhöh­te Lebens­dau­er aller Kom­po­nen­ten sicher. Das Gehäu­se ist aus hoch­fes­tem, kor­ro­si­ons­be­stän­di­gem Alu­mi­ni­um und damit leicht und robust. Zusätz­li­chen Schutz bie­tet die optio­nal ver­füg­ba­re Ober­flä­chen­ver­ede­lung nsd tupH. Durch die glat­te, leicht zu rei­ni­gen­de Gehäu­se-Ober­flä­che eig­nen sich die Nordbloc.1‑Getriebe für Anwen­der aus hygie­nekri­ti­schen Bran­chen wie der Lebens­mit­tel- oder Pharmaindustrie.

Die Lager sind groß­zü­gig dimen­sio­niert und kön­nen hohe axia­le und radia­le Kräf­te auf­neh­men. Ein Neben­ef­fekt der gro­ßen Lager sind die grö­ße­ren Durch­mes­ser der inter­nen Wel­len, wodurch sich die Fes­tig­keit der Lager erhöht. Die Getrie­be­rä­der sind aus ein­satz­ge­här­te­tem Stahl gefer­tigt und erlau­ben eine hohe kurz­zei­ti­ge Überlast.
Die neu­en Nordbloc.1‑Produkte sind in fünf Bau­grö­ßen mit Motor­leis­tun­gen von 0,12 bis 7,5 kW für Abtriebs­dreh­mo­men­te bis 280 Nm lie­fer­bar. Alle Vari­an­ten gibt es sowohl in einer Fuß- als auch in einer Flansch- (B5 oder B14) oder in einer Fuß-/Flansch-Aus­füh­rung. Optio­nen zum IEC- und NEMA-Motor­an­bau sowie zahl­rei­che Aus­stat­tungs­va­ri­an­ten für Wel­len, Lager und Schmie­rung kön­nen fle­xi­bel umge­setzt werden.
Getrie­be­bau Nord auf der Han­no­ver Mes­se: Hal­le 15, Stand H31
