Durch­fluss­mes­ser für tro­cke­ne und feuch­te Gase

Ob für indus­tri­el­le Pro­zes­se, für Bio­gas­an­la­gen, Klär­an­la­gen oder beim Was­ser­stoff­ein­satz, in all die­sen Ein­satz­be­rei­chen wer­den Gas­men­gen­mes­sun­gen durch­ge­führt. Schon seit Jah­ren hat Kobold Mess­ring dafür einen Oszil­la­ti­ons-Durch­fluss­mes­ser im Pro­gramm, der jetzt als DOG‑6 nach einer umfang­rei­chen Über­ar­bei­tung mit einer kla­ren Ein­tei­lung und neu­en Ein­satz­mög­lich­kei­ten überzeugt.
DOG‑4 und DOG‑6 für viel­fäl­ti­ge Einsatzmöglichkeiten
Das Vor­gän­ger­mo­dell, der Oszil­la­ti­ons-Durch­fluss­mes­ser DOG‑4 ist für tro­cke­ne Gase geeig­net. Als Erwei­te­rung dazu ist jetzt der Oszil­la­ti­ons-Durch­fluss­mes­ser DOG‑6 ent­wi­ckelt wor­den, der sowohl tro­cke­ne als auch feuch­te Gase mes­sen kann. Er bie­tet, auf­grund einer geson­der­ten Gerä­te­kon­struk­ti­on, Vor­tei­le gegen­über dem Vor­gän­ger­mo­dell DOG‑4, vor allem bei Ein­sät­zen mit Feucht­me­di­en, bei­spiels­wei­se beim natür­li­chen Kon­den­satab­lauf. Dafür ist er, dank sei­nes robus­ten Sen­sors, bes­tens geeig­net. Aus­ge­stat­tet ist er mit einem optio­na­len Absperr­ven­til, Kali­brier­soft­ware und einem Flow­com­pu­ter. Je nach Kun­den­be­darf kann der DOG‑6, für den es ein indi­vi­du­el­les Kali­brier­pro­to­koll für jedes Gerät gibt, als indi­vi­du­el­le Son­der­an­fer­ti­gung her­ge­stellt wer­den. Sei­ne Ein­satz­ge­bie­te sind denk­bar umfang­reich, denn er eig­net sich sowohl für Tro­cken­ga­se und Misch­ga­se als auch für Gas­mi­schun­gen und feuch­te Gase.
Was pas­siert beim Oszillations-Messverfahren?
Bei die­ser Durch­fluss­mes­sung wird ein Teil­strom des Medi­ums durch einen Bypass in den Strö­mungs-Oszil­la­tor gelei­tet. Im Oszil­la­tor, der eigent­li­chen Mess­zel­le, durch­strömt das Medi­um eine Kam­mer mit zwei Strö­mungs­ka­nä­len. Ein Stau­kör­per rich­tet die Strö­mung ent­we­der nach links oder nach rechts aus. Seit­lich des Stau­kör­pers ver­bin­det ein Kanal bei­de Sei­ten. Die Strö­mung erzeugt auf der einen Sei­te Über­druck und auf der ande­ren Sei­te Unter­druck. Die Druck­dif­fe­renz lenkt den Medi­enstrom auf die ande­re Sei­te um. So beginnt die Strö­mung zwi­schen bei­den Sei­ten zu oszil­lie­ren und setzt das Medi­um im Ver­bin­dungs­ka­nal in Schwin­gung. Die Fre­quenz der Oszil­la­ti­on ist ein Maß für die Strö­mungs­ge­schwin­dig­keit. Ein Hit­zedraht­sen­sor aus Pla­tin erfasst die Schwin­gung im Ver­bin­dungs­ka­nal und wan­delt sie in ein elek­tri­sches Signal um. In der nach­ge­schal­te­ten Elek­tro­nik wird das Signal auf­be­rei­tet und zur Anzei­ge oder Aus­ga­be gebracht.
Vor allem im rau­en Indus­trie­ein­satz zeigt der Oszil­la­ti­ons-Durch­fluss­mes­ser DOG‑6, was er alles kann. Er ist ohne beweg­li­che Ver­schleiß­tei­le kon­zi­piert und sein Sen­sor wider­steht mühe­los aggres­si­ven Medi­en, Feuch­te und Schmutz­par­ti­keln. Die Ein­bau­la­ge ist belie­big wähl­bar. Bei Kon­den­sat im Gas wird vom Her­stel­ler aller­dings der waa­ge­rech­te Ein­bau emp­foh­len. Denn so führt die Kon­struk­ti­on des Geräts zur Ablei­tung des Kon­den­sa­ts aus dem Oszil­la­tor, was durch den schräg­ge­stell­ten Mess­kopf noch opti­miert wird. Letz­te­res ist bei­spiels­wei­se erfor­der­lich, wenn Bio­gas auf natür­li­chem Weg im Fer­men­ter erzeugt wird. Das macht den DOG‑6 beson­ders geeig­net für Bio­gas­an­la­gen, zumal er auch schwe­fel­re­sis­tent ist. Ein wei­te­rer Vor­teil: Er funk­tio­niert auch bei gerin­gem Betriebs­druck. Es gibt nur gerin­ge Druck­ver­lus­te, typi­scher­wei­se klei­ner als 30 mbar.

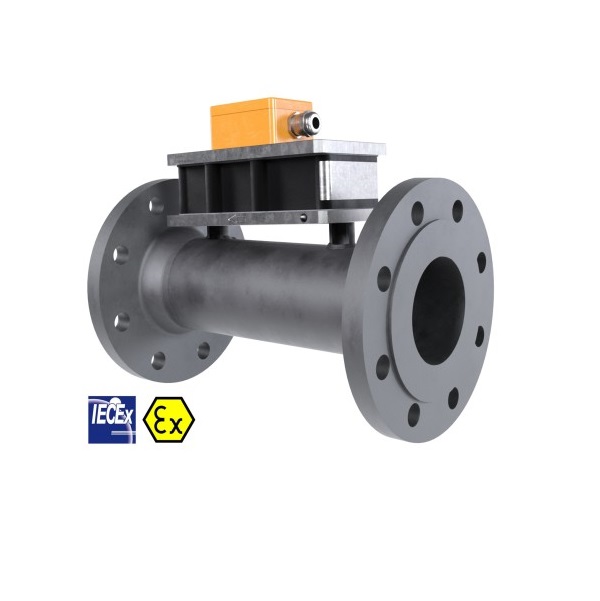

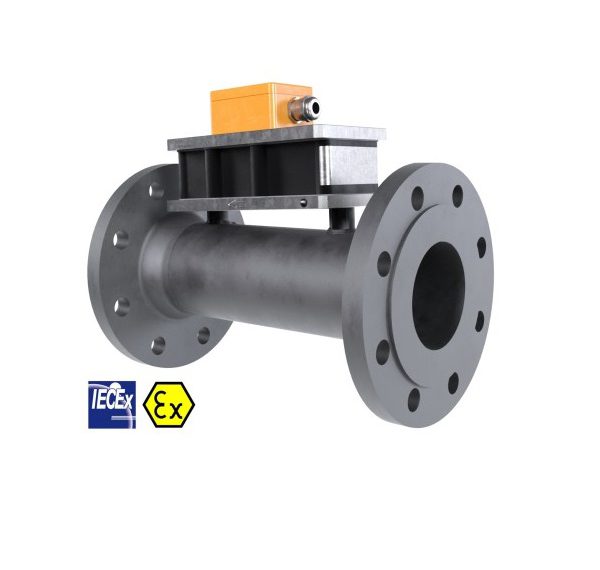

Der DOG‑6 ist in Edel­stahl­flan­schaus­füh­rung mit einer gro­ßen Aus­wahl an Nenn­wei­ten bis zu DN 200 erhält­lich. Außer­dem sind unter­schied­lichs­te Son­der­an­fer­ti­gun­gen ver­füg­bar. So kann der Oszil­la­ti­ons-Durch­fluss­mes­ser DOG‑6 außer in Bio­gas­an­la­gen auch in Klär­an­la­gen, bei indus­tri­el­len Pro­zes­sen oder Was­ser­stoff­an­wen­dun­gen her­vor­ra­gen­de Diens­te leis­ten. Mes­sun­gen sind für diver­se Gase wie Druck­luft, Erd­gas, Bio­gas, Was­ser­stoff, Faul­gas, ver­schie­de­ne Gas­mi­schun­gen bezie­hungs­wei­se für medi­zi­ni­sche oder tech­ni­sche Gase wie Pro­pan, Argon o.Ä. durchführbar.
