Die Druck­ein­stel­lung fest im Blick

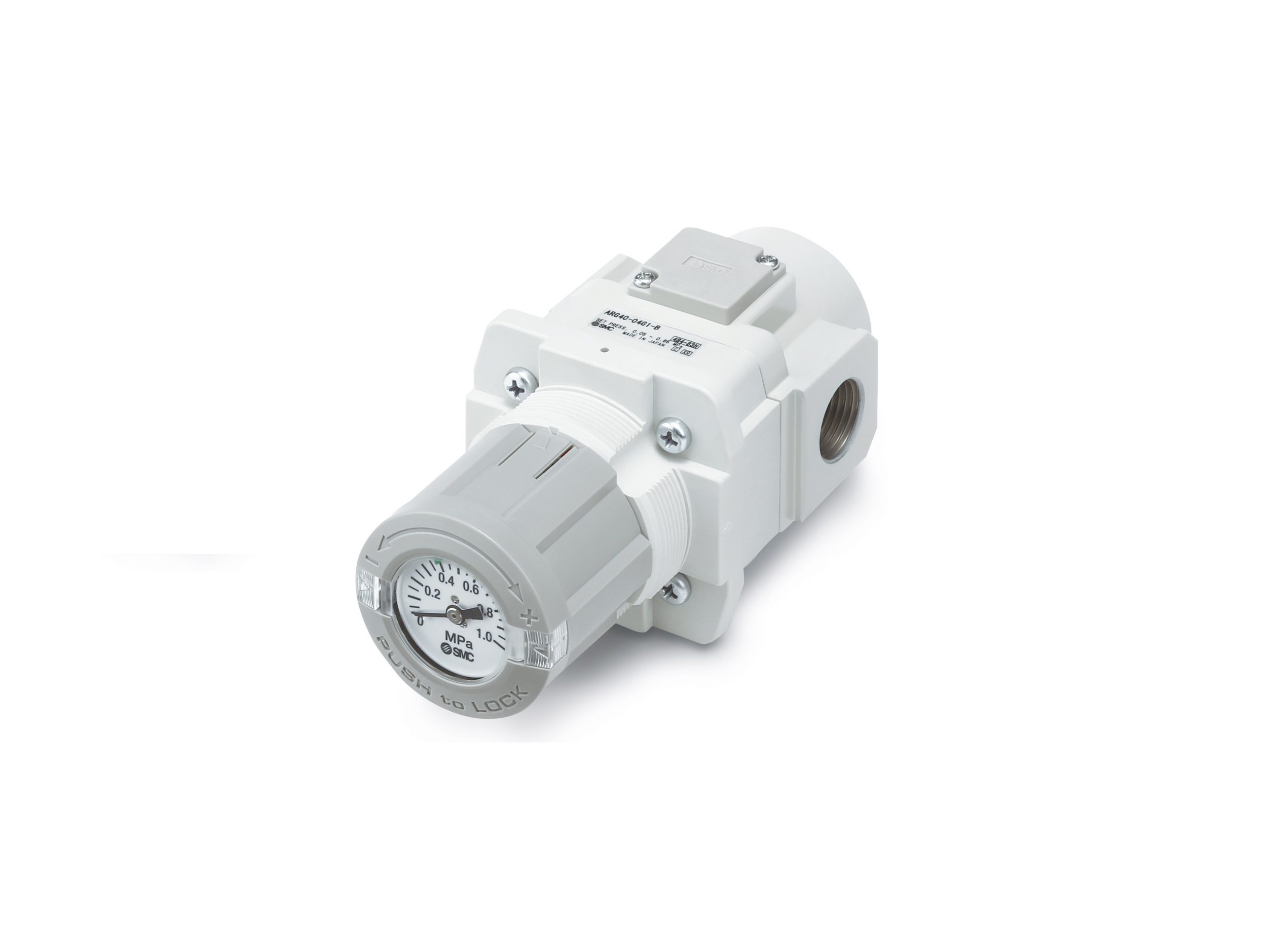

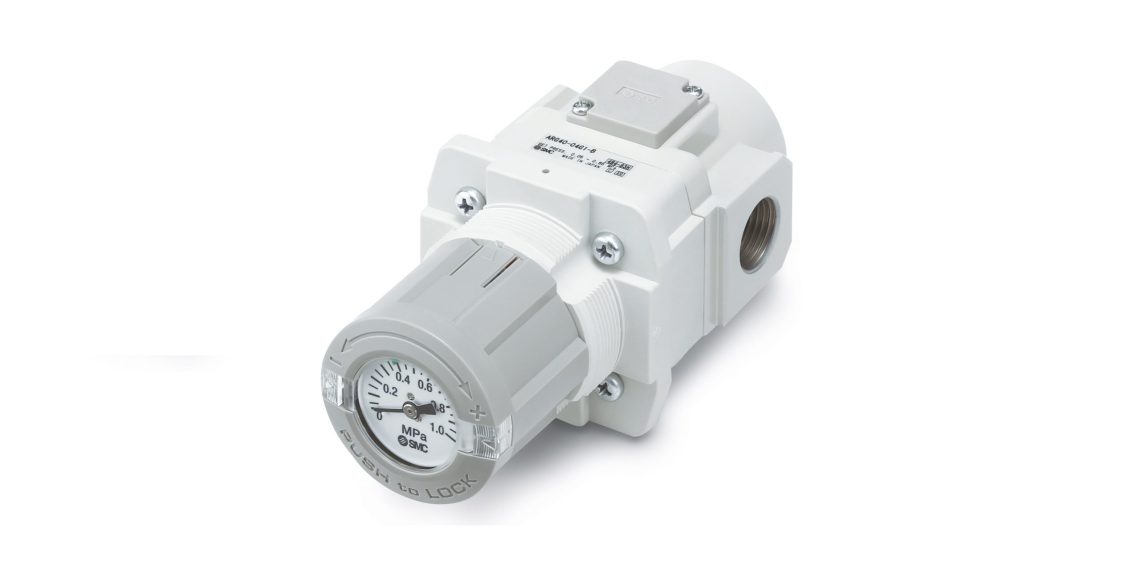

Bei Pneu­ma­tik­an­wen­dun­gen jeg­li­cher Art und über alle Bran­chen hin­weg gehö­ren Reg­ler und Fil­ter­reg­ler für Druck­luft zu den unver­zicht­ba­ren Kom­po­nen­ten, um rei­bungs­lo­se Pro­zes­se zu gewähr­leis­ten. Damit Anwen­der den Druck­be­reich auch stets im Blick behal­ten, hat SMC bei der neu­en Serie ARG-/AWG‑B direkt im Ein­stell­knopf ein Mano­me­ter mit Grenz­wert­an­zei­ge ein­ge­baut. Für noch mehr Ein­bli­cke sorgt bei den zur Serie zuge­hö­ri­gen Fil­ter­reg­lern ein trans­pa­ren­ter, dop­pel­wan­di­ger Polycarbonatbehälter.

Den Druck­be­reich zu regeln und im Blick zu behal­ten, gehört zu den Stan­dard­ver­fah­ren bei Pneu­ma­tik­an­wen­dun­gen. Gleich­zei­tig ste­hen Pla­ner vor der Her­aus­for­de­rung, zum einen bei Maschi­nen und Anla­gen mög­lichst Platz und Gewicht ein­zu­spa­ren und zum ande­ren eine gute Über­wa­chung des Betriebs­drucks sowie des War­tungs­zu­stands des Fil­ter­ele­ments zu ermög­li­chen. SMC, der Spe­zia­list für pneu­ma­ti­sche und elek­tri­sche Auto­ma­ti­sie­rung, hat dazu sei­ne Kom­po­nen­ten­viel­falt für die Druck­luft­auf­be­rei­tung um die Regler/Filterregler der Serie ARG-/AWG‑B erwei­tert und erleich­tert damit Über­sicht, War­tung und Mon­ta­ge erheblich.

Den Druck im Auge behal­ten – auch in engen Räumen

Mit­tels der Panel­bau­wei­se ist bereits die Mon­ta­ge des Reg­lers beson­ders ein­fach und platz­spa­rend mög­lich. Durch das direkt im Ein­stell­knopf ver­bau­te Mano­me­ter ist nur ein Panel­aus­schnitt pro Ein­heit statt zwei wie bei her­kömm­li­chen Druck­reg­lern not­wen­dig. Außer­dem spart die optio­na­le Ein­stel­lung des Mon­ta­ge­win­kels zusätz­li­chen Platz und kann an die Blick­rich­tung des Anwen­ders ange­passt wer­den. Je nach Bedarf und Lage der Anschlüs­se sind auch Mon­ta­ge­win­kel mit einer Aus­rich­tung von 0, 90, 180 oder 270 Grad mög­lich. Eben­falls optio­nal sind für Nie­der­druck­an­wen­dun­gen zwei wei­te­re Ein­stell­be­rei­che von 0,02 bis 0,2 MPa und von 0,05 bis 0,4 MPa erhält­lich, um ein prä­zi­ses Regel­ver­hal­ten zu errei­chen. Der maxi­ma­le Betriebs­druck beträgt 1,0 MPa.
Dank des im Ein­stell­knopf inte­grier­ten Mano­me­ters ist die Sicht auf die Anzei­ge auch in engen Räu­men und bei schwer zugäng­li­chen Ein­bau­sze­na­ri­en, je nach Mon­ta­ge, von unten oder von oben mög­lich. Zudem sorgt eine Ver­dreh­si­che­rung dafür, dass das Mano­me­ter sei­ne Posi­ti­on selbst dann exakt bei­be­hält, wenn der Ein­stell­knopf bewegt wird. Damit erhal­ten Anwen­der nicht nur höhe­re Fle­xi­bi­li­tät beim Ein­bau des Reg­lers – ob in Maschi­nen oder direkt an der Lei­tung –, son­dern behal­ten auch die Druck­an­zei­ge stets im glei­chen Blick­win­kel, wie bei der Erst­mon­ta­ge ange­dacht. Außer­dem lässt sich die Grenz­wert­an­zei­ge mit­tels abnehm­ba­rem Sicht­fens­ter sehr leicht bedarfs­ge­recht einstellen.

Ein­fa­che War­tung sorgt für sau­be­re Luft

Auch bei der Ver­si­on als Fil­ter­reg­ler haben die Inge­nieu­re bei SMC erneut Inno­va­ti­ons­kraft bewie­sen. So ver­fügt der Fil­ter nicht mehr über einen Behäl­ter­schutz aus Metall, son­dern der gesam­te Behäl­ter besteht aus einer dop­pel­wan­di­gen Kon­struk­ti­on aus Poly­car­bo­nat. Dar­aus erge­ben sich gleich meh­re­re Vor­tei­le: Ers­tens ermög­licht das trans­pa­ren­te Design eine 360-Grad-Sicht­bar­keit sowohl auf das Kon­den­sat im Behäl­ter des Fil­ters als auch auf das Fil­ter­ele­ment selbst. Zwei­tens erhöht die neue dop­pel­wan­di­ge Gesamt­kon­struk­ti­on die Kor­ro­si­ons­be­stän­dig­keit und Sicher­heit des unter Druck ste­hen­den Innen­be­häl­ters. Denn durch die Sicht­fens­ter beim Vor­gän­ger bestand die Gefahr von Ris­sen an genau die­sen weni­ger geschütz­ten Stel­len. Drit­tens redu­ziert das neue Kon­zept das Gewicht um rund 100 g bezie­hungs­wei­se 12 % (Ver­si­on AWG40), was zu Kos­ten­ein­spa­run­gen beim Maschi­nen­de­sign führt.

Neu­es Niveau an Flexibilität

Die neu­en Regler/Filterregler der Serie ARG-/AWG‑B ver­schaf­fen Anwen­dern eine bis dato unge­ahn­te Über­sicht bei Druck­luft­re­ge­lun­gen. Dank des inte­grier­ten Mano­me­ters, ver­schie­de­nen Mon­ta­ge­mög­lich­kei­ten sowie des Zuge­winns an Trans­pa­renz und Sicher­heit beim Fil­ter­be­häl­ter sind Pneu­ma­tik­an­wen­dun­gen in allen Berei­chen ein­fa­cher, kos­ten­güns­ti­ger und fle­xi­bler sowohl plan- als auch ausführbar.
