Das kleins­te par­al­lel­ki­ne­ma­ti­sche Piezosystem

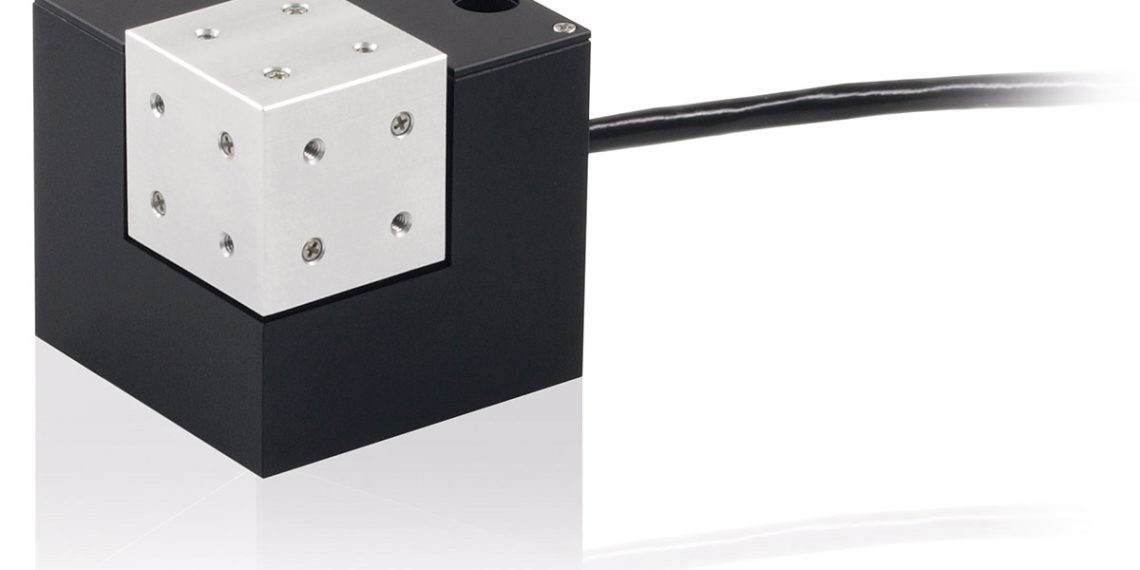

Der neue Nano­Cu­be P‑616 von Phy­sik Instru­men­te (PI) ist extrem kom­pakt und bie­tet eine iden­ti­sche Dyna­mik, Prä­zi­si­on und Geschwin­dig­keit aller drei Bewe­gungs­ach­sen bei Las­ten von bis zu 50 Gramm. Damit eig­net er sich bei­spiels­wei­se für den Ein­satz in der Faser­kopp­lung, der Mikro­sko­pie oder in der Präzisionsfertigung.

Der P‑616 hat eine Abmes­sung von nur 40 x 40 x 40 mm und ein Gewicht von 80 g. Der Stell­weg beträgt in allen drei Raumach­sen 100 µm mit einer Auf­lö­sung von 0,3 nm. Die­se hohe Auf­lö­sung wird mit­tels kapa­zi­ti­ven Sen­so­ren kon­takt­los und direkt realisiert.

Um die Leis­tungs­merk­ma­le des Nano­Cu­be zu errei­chen, setzt PI auf ein par­al­lel­ki­ne­ma­ti­sches Design aus drei hebel­über­setz­ten PICMA Akto­ren und rei­bungs­frei­en Fest­kör­per­ge­len­ken. Das Antriebs­kon­zept ermög­licht die kom­pak­te Bau­form und eine hohe Stei­fig­keit des Sys­tems. PICMA Akto­ren zeich­nen sich außer­dem durch eine hohe Lebens­dau­er unter extre­men Umge­bungs­be­din­gun­gen aus. So kann der Nano­Cu­be bei­spiels­wei­se in einem Tem­pe­ra­tur­be­reich von ‑20° bis 80° und auch im Vaku­um bis 10–6 betrie­ben werden.

Ein­fach anzuschließen

Der P‑616 ist mit einem ID-Chip aus­ge­stat­tet, der alle not­wen­di­gen Para­me­ter und indi­vi­du­el­len Pro­dukt­in­for­ma­tio­nen des Sys­tems für einen kun­den­spe­zi­fi­schen und rei­bungs­lo­sen Betrieb spei­chert und die­se für Elek­tro­ni­ken aus­les­bar macht. Wenn das Sys­tem an eine neue bzw. opti­mier­te Elek­tro­nik ange­schlos­sen wird, kann das Gerät direkt ver­wen­det wer­den, ohne es neu zu kalibrieren.
