Auf Abstand gehalten

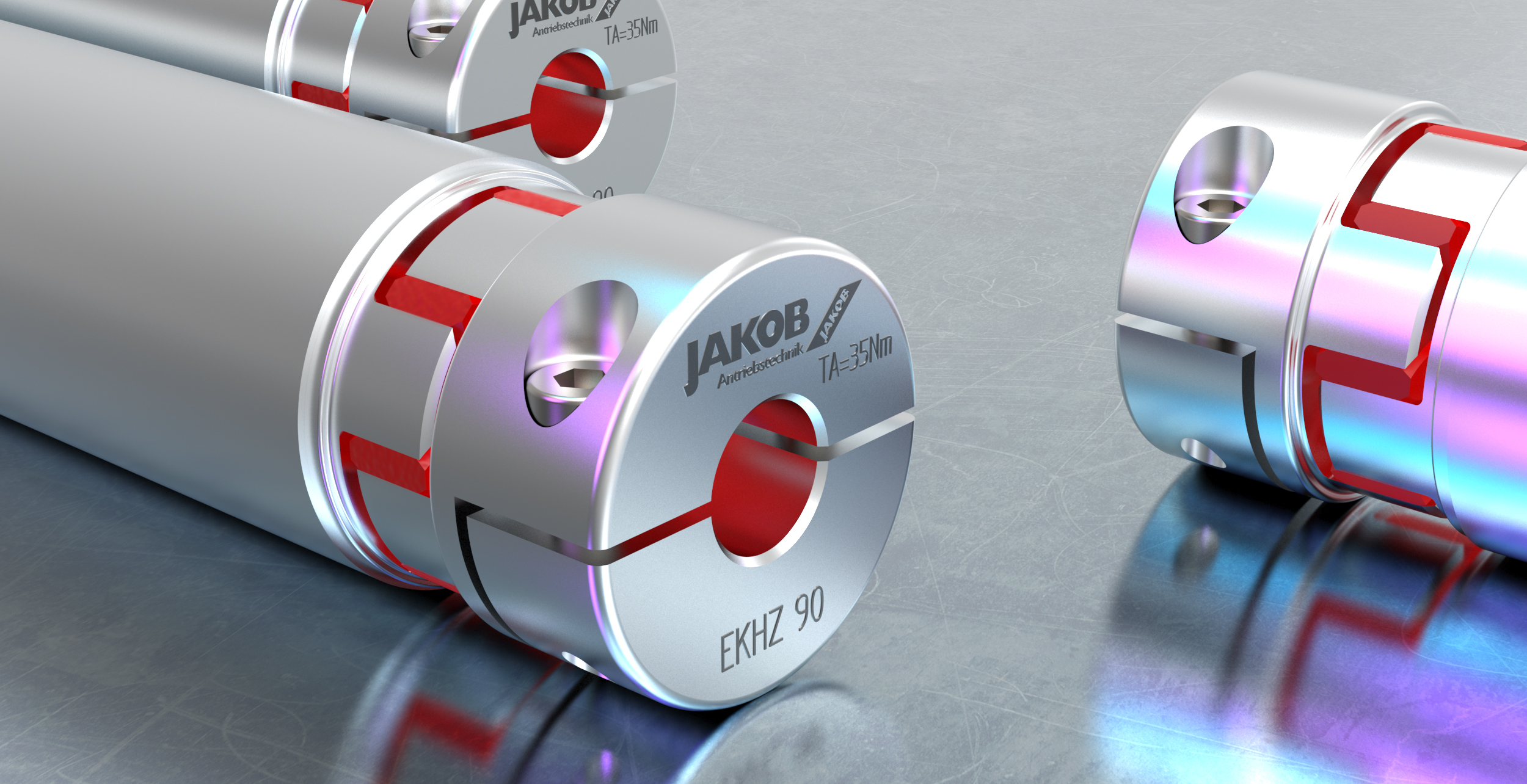

Für die über­brü­ckung gro­ßer Achs­ab­stän­de bie­tet Jakob noch eine wei­te­re Stan­dard­bau­rei­he außer den Ver­bin­dungs­wel­len der Rei­hen WDS, WDE und WD-VA an: Die auf Elas­to­mer­kupp­lun­gen der Rei­he EKH basie­ren­de Rei­he EKHZ.
Der Ein­satz­be­reich der Rei­he EKHZ liegt haupt­säch­lich in Anwen­dun­gen mit mitt­le­ren Betriebs­dreh­zah­len. Sie deckt einen Dreh­mo­ment­be­reich von 20 bis 1600 Nm ab und erlaubt maxi­ma­le Dreh­zah­len von 3500 U/min bei der mini­ma­len Län­ge von 50 cm. Sie eig­net sich für Wel­len­durch­mes­ser von 10 bis 100 mm. All­ge­mein beträgt die erreich­ba­re maxi­ma­le Län­ge der Rei­he EKHZ drei Meter. Die Rei­he EKHZ erlaubt es, Schwin­gun­gen effi­zi­ent abzu­bau­en. Der Grad der Schwin­gungs­dämp­fung lässt sich durch die Shorehär­te der Aus­gleichs­ele­men­te anpas­sen. Die ver­wen­de­ten Kunst­stoff­ster­ne bie­ten zwei Vor­tei­le: auch ohne Halb­scha­len­aus­füh­rung las­sen sich die Kupp­lun­gen, da steck­bar, ein­fach mon­tie­ren. Zudem wirkt der Kunst­stoff ther­misch und elek­trisch iso­lie­rend. Auf­grund der Eigen­schaf­ten des ver­wen­de­ten Mate­ri­als kön­nen die­se Kupp­lun­gen nur bis 90°C ein­ge­setzt wer­den, wobei sich das zuläs­si­ge Über­tra­gungs­dreh­mo­ment mit zuneh­men­der Tem­pe­ra­tur reduziert.
