Kom­pak­te Mehrfachanschlussplatte

Bran­chen­über­grei­fend kom­men immer wie­der Anwen­dun­gen vor, die sowohl Über- als auch Unter­druck erfor­dern und zwar von der Ver­pa­ckungs- bis zur Auto­mo­bil­in­dus­trie. In sol­chen Fäl­len muss­te bis­her auf­wän­dig auf zwei Mehr­fach­an­schluss­plat­ten zurück­ge­grif­fen wer­den. Als Lösung hat SMC daher mit den 5/2‑­We­ge-Magnet­ven­ti­len der Serie JSY und den Vaku­um­er­zeu­gern der Serie ZK2‑A zwei bewähr­te Pro­duk­te als neue Serie „JSY und ZK2‑A“ auf einer ein­zel­nen Mehr­fach­an­schluss­plat­te kom­bi­niert. Das macht unter ande­rem die Ver­drah­tung deut­lich ein­fa­cher, ver­bes­sert die Ansteue­rung durch getrenn­te Zu- und Ablei­tun­gen der Druck­luft und über­zeugt mit einer umfas­sen­den Feldbuskompatibilität.

Ob für den Trans­port von Werk­stü­cken oder in kom­ple­xen For­men, für Ver­fah­ren zur Her­stel­lung von Kar­tons oder zur Betä­ti­gung von pneu­ma­ti­schen Antrie­ben und zur Vaku­um­an­sau­gung: Indus­trie­über­grei­fend gibt es eine Rei­he von Anwen­dun­gen, bei denen sowohl Ven­ti­le als auch Vaku­um­er­zeu­ger zum Ein­satz kom­men. Dies geht unter ande­rem ein­her mit einem hohen Ver­drah­tungs­auf­wand, lan­gen Schlauchstre­cken, hohem Platz­be­darf, Druck­schwan­kun­gen und vie­lem mehr. Um hier für eine deut­li­che Ver­bes­se­rung zu sor­gen, hat der Auto­ma­ti­sie­rungs­spe­zia­list SMC die Serie „JSY und ZK2‑A“ ent­wi­ckelt. Sie kom­bi­niert auf einer ein­zel­nen Mehr­fach­an­schluss­plat­te 5/2‑­We­ge-Magnet­ven­ti­le (Serie JSY) und Vaku­um­er­zeu­ger (Serie ZK2‑A) und ver­rin­gert so die Ver­drah­tung und den Platz­be­darf, ver­mei­det Druck­schwan­kun­gen und ermög­licht dank der Unter­stüt­zung ver­schie­de­ner Kom­mu­ni­ka­ti­ons­pro­to­kol­le die umfas­sen­de Fern­steue­rung und ‑über­wa­chung von Fertigungsprozessen.

In der Kom­bi­na­ti­on liegt die Kraft

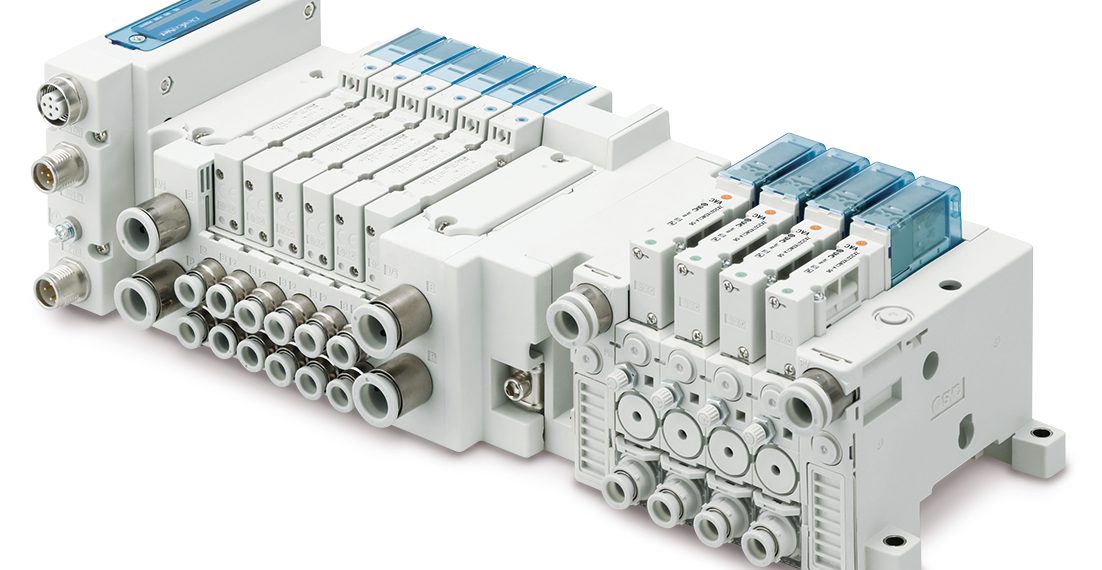

Die neue Serie „JSY und ZK2‑A“ bringt zwei leis­tungs­fä­hi­ge und eta­blier­te Lösun­gen von SMC auf eine Mehr­fach­an­schluss­plat­te: Die 5/2‑­We­ge-Magnet­ven­ti­le der Serie JSY und die Vaku­um­er­zeu­ger der Serie ZK2‑A. Dadurch kön­nen Anwen­dun­gen, die sowohl Über- als auch Unter­druck erfor­dern, an einem Punkt ange­steu­ert wer­den. Indem die Ver­drah­tung und die elek­tri­schen Anschlüs­se zen­tral ver­lau­fen, ver­rin­gern sich nicht nur die Instal­la­ti­ons­zeit und der War­tungs­auf­wand. Auch die Zyklus­zei­ten wer­den durch die kom­pak­te Lösung kür­zer und der Platz­be­darf sinkt – die Gesamt­län­ge der Mehr­fach­an­schluss­plat­te ist zudem gerin­ger als bei Ein­zel­an­schluss­plat­ten. Zugleich erfol­gen die Zu- und Ablei­tun­gen der Ven­ti­le und Vaku­um­er­zeu­ger getrennt von­ein­an­der, wodurch Druck­schwan­kun­gen und ein insta­bi­ler Ven­til­be­trieb ver­mie­den wer­den. Anwen­der pro­fi­tie­ren so von weni­ger Kos­ten bei der Ver­drah­tung und der Anschluss­zeit, einem zuver­läs­si­ge­ren Betrieb und einem gerin­gen Platz­be­darf, der sich allem vor­an bei beweg­li­chen Sys­te­men wie Robo­tern auszahlt.

Leis­tungs­star­ker Betrieb

Wäh­rend der Platz­be­darf gering ist, gilt dies nicht für die Per­for­mance der Serie „JSY und ZK2‑A“: Auf der kom­bi­nier­ten Mehr­fach­an­schluss­plat­te befin­den sich ins­ge­samt 32 Aus­gän­ge – 2 bis 24 für Ven­til­sta­tio­nen und 1 bis 8 für Vaku­um­er­zeu­ger. Dabei kön­nen die ver­wen­de­ten 5/2‑­We­ge-Magnet­ven­ti­le der Serie JSY mit einem hohen Durch­fluss von bis zu 567 Liter pro Minu­te auf­war­ten, was die Gesamt­pro­zess­zeit redu­ziert und die Gesamt­an­la­gen­ef­fek­ti­vi­tät stei­gert. Mit einer Brei­te von 10 Mil­li­me­tern und einem Gewicht von 54 bis 67 Gramm sind sie zudem selbst sehr kom­pakt und leicht und besit­zen die Schutz­art IP67. Die effi­zi­en­ten 2‑stufigen Vaku­um­er­zeu­ger der Serie ZK2‑A, die über ein 2 x 2/2‑­We­ge-Ven­til (Belüf­tungs-/Zu­fuhr­ven­til) ver­fü­gen, errei­chen eine Ansaug­leis­tung von bis zu 67 Liter pro Minu­te und kön­nen einen Unter­druck von bis zu ‑91 Kilo­pas­cal erzeu­gen. Die Betriebs­druck­be­rei­che lie­gen beim Ven­til zwi­schen 0,1 bis 0,7 Mega­pas­cal, beim Vaku­um­er­zeu­ger zwi­schen 0,3 bis 0,6 Megapascal.

Kom­mu­ni­ka­ti­ons-Cham­pion

Für die Serie JSY kön­nen die Feld­bus­ge­rä­te EX600, EX260, EX250, EX245 und EX120 ver­wen­det wer­den. Dadurch ste­hen Anwen­dern bis zu 15 kom­pa­ti­ble Pro­to­kol­le zur Ver­fü­gung – dar­un­ter EtherNet/IP, PROFINET, Ether­CAT, IO-Link sowie das Draht­los­sys­tem von SMC. Der Clou: Indem die Vaku­um­er­zeu­ger der Serie ZK2‑A auf der Mehr­fach­an­schluss­plat­te inte­griert sind, kön­nen sie an die­sel­ben Feld­bus­sys­te­me ange­schlos­sen wer­den. So las­sen sich die seri­el­len Schnitt­stel­len der Serie JSY zur gleich­zei­ti­gen Steue­rung der Vaku­um­er­zeu­ger nut­zen. Damit ste­hen nicht nur umfas­sen­de Mög­lich­kei­ten zur Fern­steue­rung, son­dern auch gro­ße Men­ge an Daten zur Über­wa­chung zur Ver­fü­gung. Das erwei­tert die Optio­nen für umfang­rei­che Ver­bes­se­run­gen des Kon­troll- und Leis­tungs­ni­veaus, erleich­tert die Ein­hal­tung von Qua­li­täts­stan­dards und erhöht die Maschi­nen­ver­füg­bar­keit. Zudem redu­ziert sich so eben­falls der Ver­drah­tungs­auf­wand, die Instal­la­ti­ons- und Kon­fi­gu­ra­ti­ons­zeit für Modu­le und die Netz­werk­be­las­tung-zusam­men­ge­nom­men ein deut­li­cher Kos­ten­vor­teil für Anwender.
