Zuver­läs­si­ge Kom­mu­ni­ka­ti­on in der Automatisierung

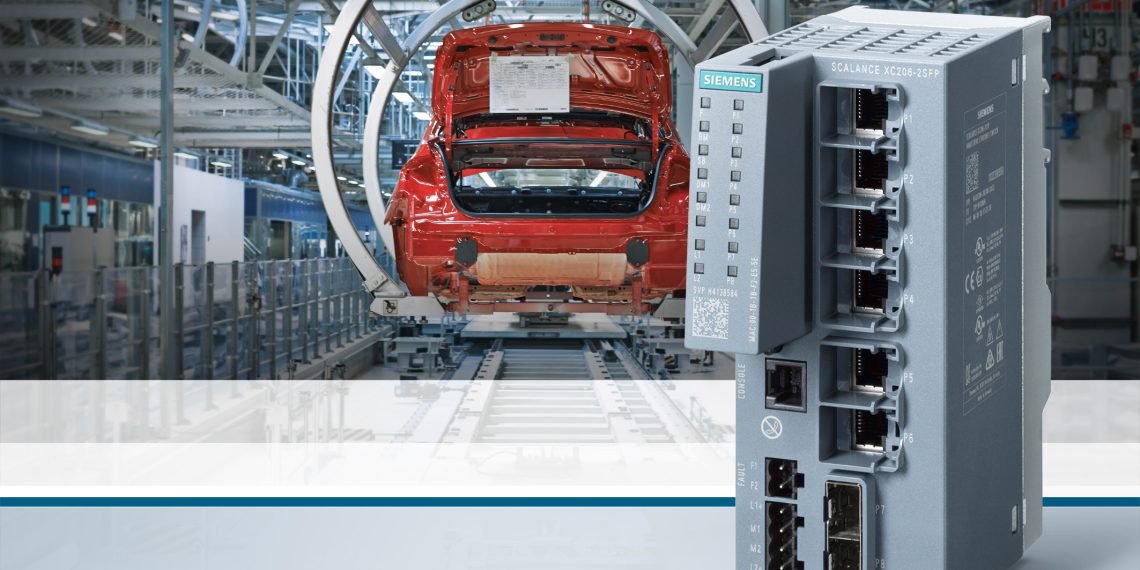

Mit der Pro­dukt­li­nie Sca­lan­ce XC-200 bringt Sie­mens eine neue Genera­ti­on kom­pak­ter Indus­tri­al Ether­net Swit­ches auf den Markt. Anwen­der kön­nen damit elek­tri­sche und opti­sche Linien‑, Stern- und Ring­struk­tu­ren in indus­tri­el­len Netz­wer­ken auf­bau­en. Die Lay­er 2‑Netzwerkkomponenten las­sen sich sowohl in die Pro­fi­net- als auch in die Ether­Net/IP-Dia­gno­se ein­bin­den. Die Swit­ches zeich­nen sich durch eine Viel­zahl an Ports und Anschlüs­sen, ein robus­tes Gehäu­se, einen erwei­ter­ten Tem­pe­ra­tur­be­reich von ‑40 bis +70 °C sowie die Zulas­sung für explo­si­ons­ge­fähr­de­te Berei­che (ATEX Zone 2, IECEx) aus. Dadurch las­sen sie sich fle­xi­bel ein­set­zen, etwa im Maschi­nen­bau, im Trans­port­we­sen, in der Auto­mo­bil- oder der Öl- und Gas­in­dus­trie. Für die Über­tra­gung gro­ßer Daten­men­gen bie­tet Sie­mens den Switch Sca­lan­ce XC206-2SFP mit zwei Giga­bit-Ports. Anwen­der kön­nen damit bei­spiels­wei­se Video­da­ten von Tun­nel­ka­me­ras an eine Leit­stel­le übermitteln.

Die Sca­lan­ce XC-200-Gerä­te gibt es in unter­schied­li­chen Vari­an­ten mit bis zu 24 RJ45-Ports und zwei ST/BFOC- oder zwei SC-Ports. Beim Sca­lan­ce XC206-2SFP kön­nen Anwen­der zwei Ports fle­xi­bel aus­wäh­len. Je nach Bedarf kom­men Fiber­Op­tic SFPs für Sin­gle­mo­de mit einer maxi­ma­len Reich­wei­te von bis zu 200 km oder für Mul­ti­mode mit bis zu 5 km Reich­wei­te zum Ein­satz. Alle Gerä­te sind mit einer red­un­dan­ten Span­nungs­ein­spei­sung aus­ge­stat­tet. Sie ermög­licht auch beim Aus­fall einer Span­nungs­ver­sor­gung einen zuver­läs­si­gen Betrieb. Das robus­te Gehäu­se sowie die Hal­te­kra­gen sor­gen in Kom­bi­na­ti­on mit den Fast­Con­nect-Ste­ckern und ‑Lei­tun­gen für sta­bi­le RJ45-Ver­bin­dun­gen in schock- und vibra­ti­ons­be­las­te­ter Umge­bung. Durch ihre Bau­form kön­nen Anwen­der die mana­ged Indus­tri­al Ether­net Swit­ches an der Wand, auf einer 35 mm-DIN-Hut­schie­ne oder einer Sima­tic S7-1500-Pro­fil­schie­ne mon­tie­ren. Über­sicht­lich ange­ord­ne­te Dia­gno­se-LEDs sowie ein Mel­de­kon­takt ermög­li­chen eine prä­zi­se Ermitt­lung des Gerä­te­zu­stan­des sowie schnel­le und zuver­läs­si­ge Diagnoseauswertungen.

Inte­grier­te Firm­ware-Funk­tio­na­li­tä­ten erhö­hen dar­über hin­aus die Zuver­läs­sig­keit des Netz­wer­kes. So tei­len bei­spiels­wei­se vir­tu­el­le LANs (VLANs) das phy­si­ka­li­sche Netz­werk in meh­re­re vir­tu­el­le Berei­che auf und mini­mie­ren damit die Anzahl an Broad­casts im Netz­werk. Red­un­danz­pro­to­kol­le wie High­speed Red­un­dan­cy Pro­to­col (HRP) und Media Red­un­dan­cy Pro­to­col (MRP) ermög­li­chen eine hohe Ver­füg­bar­keit von Maschi­nen und Anla­gen: Beim Aus­fall der Kom­mu­ni­ka­ti­on wird dabei inner­halb von 200 ms auf den red­un­dan­ten Pfad umge­schal­tet. Über HRP ist es zudem mög­lich, meh­re­re red­un­dan­te Rin­ge mit­ein­an­der zu kop­peln (Stand­by Master/Slave).

Die in allen Sca­lan­ce XC-200 mit Fiber Optic-Anschluss inte­grier­te Funk­ti­on Fiber Moni­to­ring über­wacht kon­ti­nu­ier­lich die Licht­wel­len­lei­ter. Bei Alte­rung oder Ver­schmut­zung der Lei­tun­gen warnt sie den Anwen­der. Dies ermög­licht eine vor­aus­schau­en­de War­tung und redu­ziert Still­stand­zei­ten in Anla­gen. Zusätz­li­che Funk­tio­nen wie Link Aggre­ga­ti­on und Remo­te Net­work Moni­to­ring (RMON) ergän­zen das Firm­ware-Spek­trum der Sca­lan­ce XC-200-Produktlinie.

Für die neu­en Sca­lan­ce XC-200 Swit­ches gilt wie für alle Sca­lan­ce-Pro­duk­te eine Gewähr­leis­tung von fünf Jahren.
