„Think Big“ mit der welt­größ­ten Kunststoff-Energiekette

Mit der E4.350 wer­den beson­ders gro­ße Lei­tun­gen und Schläu­che zuver­läs­sig in wid­ri­gen Umge­bungs­be­din­gun­gen geschützt

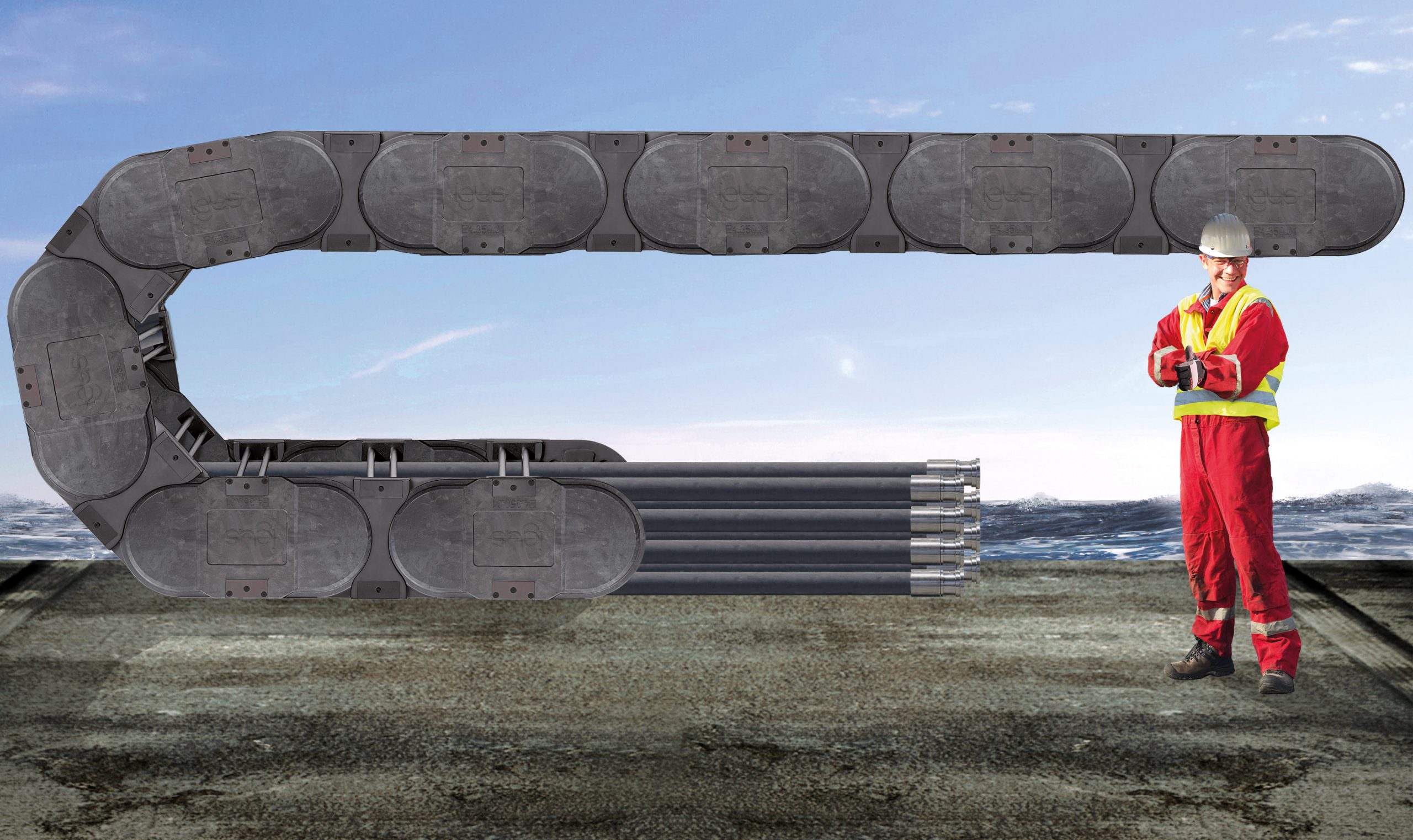

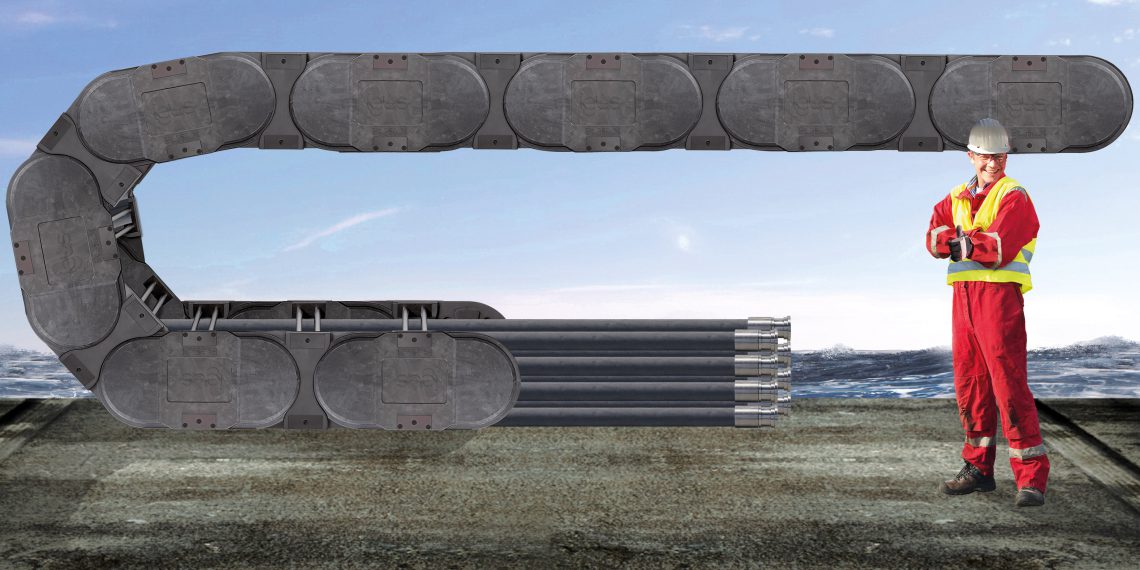

Ener­gie­ket­ten aus Hochleistungs­kunststoffen erobern immer mehr Berei­che in der Indus­trie und ver­drän­gen dabei kon­ti­nu­ier­lich metal­li­sche Vari­an­ten. Sie punk­ten durch gerin­ge­res Gewicht, War­tungs­frei­heit und gleich­zei­tig höchs­te Sta­bi­li­tät, gera­de auch dort, wo gro­ße Lei­tun­gen und Schläu­che geführt wer­den müs­sen, wie in Werf­ten oder auf Bohr­platt­for­men. Genau die­se wid­ri­gen Umge­bungs­be­din­gun­gen sind das Ter­rain der E4.350, der größ­ten Kunst­stoff-Ener­gie­ket­te der Welt, die igus auf der dies­jäh­ri­gen BAUMA zeigt.

Selbst in Stahl­wer­ken ist der Ein­satz von Stahl in Betriebs­mit­teln nicht immer die ers­te Wahl, gera­de wenn es um eine zuver­läs­si­ge und belast­ba­re Ener­gie­zu­füh­rung geht. Die E4.350 Ener­gie­ket­te wur­de vom moti­on plastics-Spe­zia­lis­ten igus spe­zi­ell für die­je­ni­gen Bran­chen ent­wi­ckelt, in denen gro­ße Lei­tun­gen und Schläu­che geschützt wer­den müs­sen, bei­spiels­wei­se in Schwer­last­ma­schi­nen oder Off­shore-Anwen­dun­gen wie Schiffs­kra­nen oder Bohr­platt­for­men. Der Hoch­leis­tungs­kunst­stoff sorgt dafür, dass die e‑kette wider­stands­fä­hig gegen Kor­ro­si­on und unemp­find­lich gegen che­mi­sche und petro­che­mi­sche Ein­flüs­se sowie son­nen­licht­be­stän­dig ist. Das Mate­ri­al ist selbst­schmie­rend und erfor­dert kein Fett oder Öl auf die Gelen­ke wäh­rend sei­ner gesam­ten Lebens­dau­er, auch in beson­ders schmut­zi­gen Umge­bun­gen. Dies redu­ziert die Not­wen­dig­keit für Rou­ti­ne­war­tun­gen und ermög­licht eine genaue­re Vor­her­sa­ge der Lebens­dau­er der Energiekette.

Indi­vi­du­ell auf die jewei­li­ge Anwen­dung anpassbar

Modu­lar auf­ge­baut, kann die E4.350 leicht ver­kürzt und ver­län­gert wer­den, je nach Bedarf. Bei frei­tra­gen­den Län­gen bis 6,5 m und Füll­ge­wich­ten weit über 100 kg/m bie­tet die igus-Ener­gie­ket­te eine aus­ge­zeich­ne­te Stei­fig­keit und beson­ders hohe Belast­bar­keit. Die sta­bi­len Öff­nungs­ste­ge sor­gen gemein­sam mit der enor­men Innen­hö­he von 350 mm für die ein­fa­che Befül­lung der e‑kette mit beson­ders gro­ßen Lei­tun­gen und Schläu­chen. Ein gro­ßer Vor­teil gegen­über Ener­gie­ket­ten aus Stahl ist nicht nur ihr gerin­ge­res Gewicht, son­dern auch, dass sie dank eines Trenn­sys­tems mit Innen- und Mon­ta­ge­hal­te­run­gen in jedem Ket­ten­glied sehr ein­fach indi­vi­du­ell befüllt wer­den kann. Die E4.350 ist zudem als Rol­len-e-ket­te für beson­ders lan­ge Ver­fahr­we­ge erhält­lich: Rol­len aus spe­zi­el­len Tri­bo­po­ly­me­ren sor­gen dabei für einen annä­hernd war­tungs­frei­en Betrieb, redu­zie­ren signi­fi­kant Abrieb und Ver­schleiß der Ket­te und erhö­hen dadurch die gesam­te Lebens­dau­er der Anwen­dung. Da der Roll­reib­wert um rund 75 Pro­zent gerin­ger als der Gleit­reib­wert aus­fällt, ist bis zu 57 Pro­zent weni­ger Ener­gie not­wen­dig, um die Ket­te anzu­trei­ben. Die E4.350 ist als Ein­zel­kom­po­nen­te und als kom­plett kon­fek­tio­nier­tes Sys­tem erhält­lich, auf Wunsch auch direkt welt­weit vor Ort montiert.

Stark wie Stahl und dabei deut­lich leichter

Wie belast­bar die Ener­gie­ket­te ist, zeig­ten umfang­rei­che Tests im 2.750 m² gro­ßen Test­la­bor. Das Ergeb­nis zeig­te, dass die E4.350 Zug- und Bruch­be­las­tun­gen von deut­lich über 175.000 N pro­blem­los stand­hielt. Aber auch im rea­len Ein­satz bewährt sich die e‑kette in zahl­rei­chen Anwen­dun­gen welt­weit, in Schif­fen, auf Bohr­platt­for­men oder im Hafen von Ant­wer­pen. Dort wird in ein Becken Brack­was­ser aus dem Hafen gelei­tet und der Schlick zur Auf­be­rei­tung von Pum­pen auf der Brü­cke abge­saugt. Die Pum­pen kön­nen über die gesam­te Brü­cken­län­ge von 150 Metern ver­fah­ren wer­den. Die schwe­ren Schläu­che (ca. 100 kg/m) wer­den mit der E4.350 sicher geführt und auf der Brü­cke vor mecha­ni­schem Abrieb geschützt. Die gesam­te Anla­ge ist rund um die Uhr war­tungs­frei im Einsatz.
