Stell­an­trieb ER PLUS mit AXMART und Modbus

Elek­tri­sche Stell­an­trie­be 90°, Gehäu­se PA6 UL 94 V‑0, Hand­not­be­tä­ti­gung über die Wel­le, für Dreh­mo­men­te von 10, 20, 35, 60 und 100 Nm, ent­spricht den Richt­li­ni­en CE-ROHS-REACH.
AUSFÜHRUNGEN

• Stan­dard­aus­füh­rung: 90° — MULTIVOLT: Stell­zeit 6–20 s
• Aus­füh­rung mit ver­län­ger­ter Stell­zeit: 90° — MULTIVOLT: Stell­zeit 34–110 s
• Ver­schie­de­ne Stell­win­kel möglich
• Erhält­lich mit:
  BBPR — Notfall-Backup
  POSI — pro­por­tio­na­le Steue­rung
  3‑POSITIONS
  BLUETOOTH^®
  Mod­bus-RTU^®


TECHNISCHE DATEN

• Mehr­span­nungs­be­reich:

100V bis 240V 50/60Hz (100V bis 350V DC)
15V bis 30V 50/60Hz (12V bis 48V DC)

• Auf­/­Zu- oder 3‑Punkt-Steue­rung
• 4 ein­stell­ba­re End­schal­ter 5 A
• Lös­ba­rer Befes­ti­gungs­so­ckel (ISO 5211):
  ER 10–35 Nm: F03-F04-F05
  ER 35–100 Nm: F05-F07

• Stern­an­trieb
• Hand­not­be­tä­ti­gung
• Ein­stell­ba­re Stellungsanzeige
• Kon­den­sa­ti­ons­schutz (Hei­zung)
• Soft­ware­kon­trol­lier­ter Drehmomentbegrenzer
• Rück­mel­de­re­lais zum Betriebs­sta­tus (Sicher­heits­ab­schal­tung)
• RS-485-Anschluss
• Ein­schalt­dau­er S4 50 % (IEC34)
• Tem­pe­ra­tur­be­reich: ‑10 °C bis +55 °C
• Schutz­art: IP66
• Gewicht: 1 kg — 2.1 kg
• Mecha­ni­scher Anschlag 90°
• 1 Ver­bin­der DIN 43650 3P+T + 1 ISO M20 (ISO-NPT-Adap­ter optio­nal verfügbar)

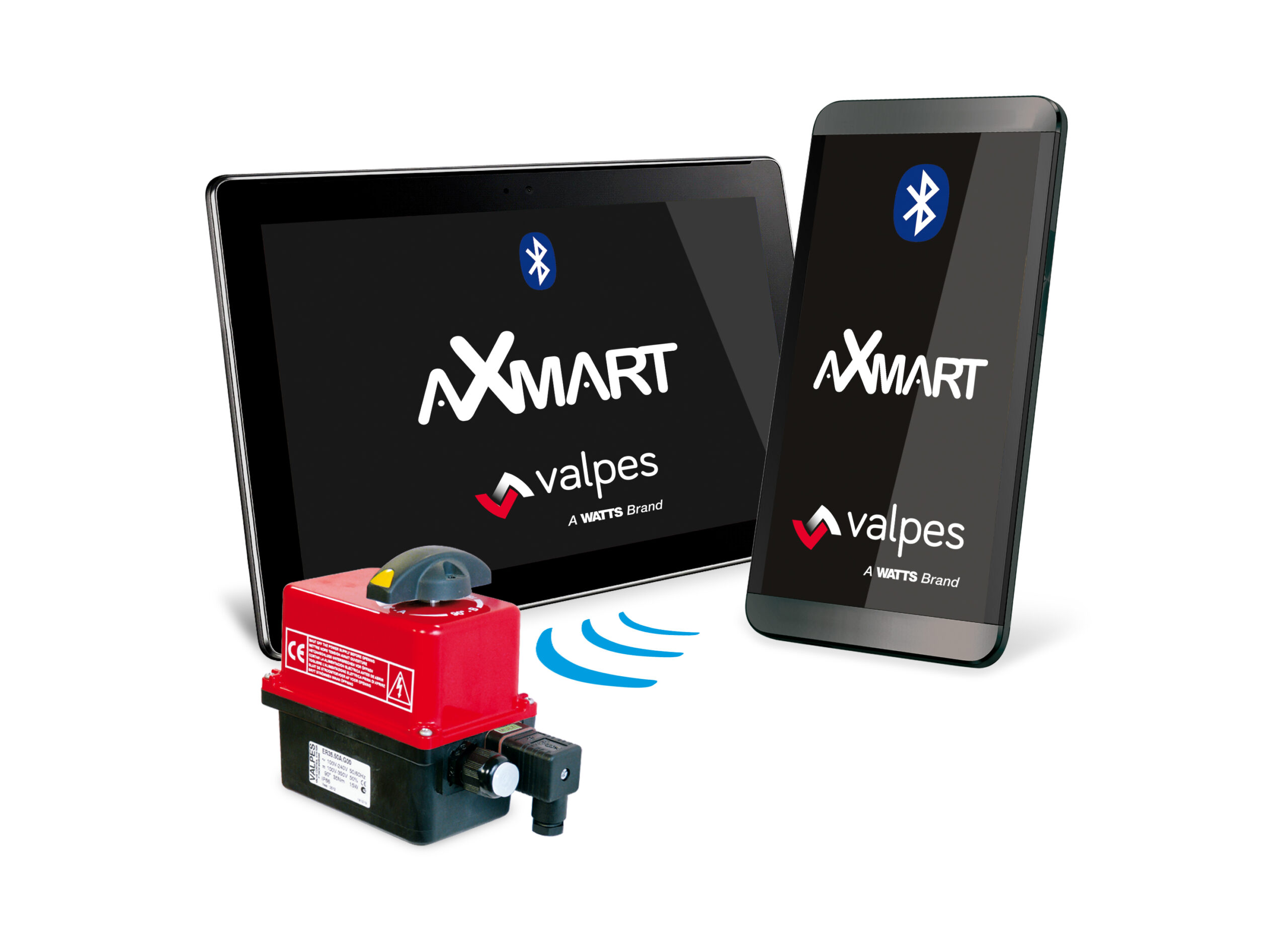

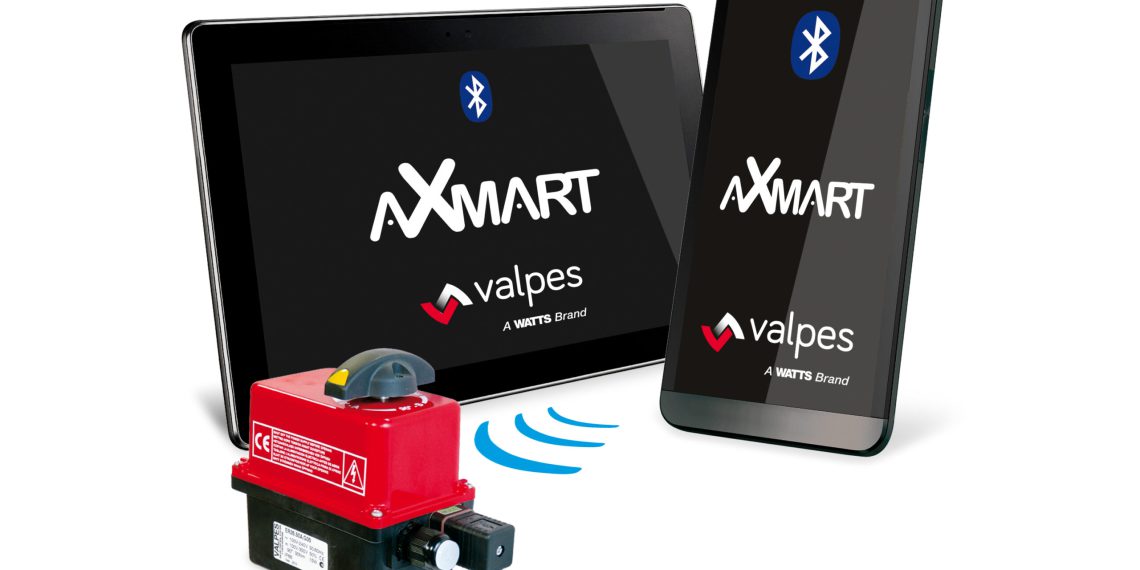

Blue­tooth^® “Powe­red by AXMART^®” elek­tri­sche Stellantriebe
Stell­an­trie­be von 10 bis 2400 Nm mit Blue­tooth^®-Modul und AXMART^® v3-Kom­pa­ti­bi­li­tät, der neu­es­ten Ent­wick­lung der Manage­ment- und Steue­rungs­schnitt­stel­le unse­rer Stell­an­trie­be, ver­füg­bar für Android und IOS.
ÜBERWACHUNG & STATUS
AXMART bie­tet eine Über­prü­fung der Antriebs­pa­ra­me­ter in Echtzeit.
Die War­tung einer Anla­ge mit Akto­ren, die mit dem Bluetooth®-Kommunikationsmodul aus­ge­stat­tet sind, wird zu einer ein­fa­chen Auf­ga­be. Es dau­ert nur weni­ge Sekun­den, um Funk­ti­ons­tests mit Ihrem Tablet oder Smart­pho­ne durch­zu­füh­ren und zu vali­die­ren, nach­dem die Val­pes Appli­ka­ti­on AXMART® her­un­ter­ge­la­den wur­de. War­tungs­ar­bei­ten wer­den viel ein­fa­cher, da Sie Betriebs­pro­to­kol­le von Stell­an­trie­ben lesen kön­nen. Dies ist eine gute Mög­lich­keit, Zeit zu spa­ren und gleich­zei­tig Risi­ken zu minimieren.
ANSCHLIE­ßEN & STEUERN
Das Val­pes Bluetooth®-Kommunikationsmodul bie­tet eine gesi­cher­te Ver­bin­dung. Es ermög­licht die Kom­mu­ni­ka­ti­on mit jedem Antrieb, ob sicht­bar oder nicht und sogar ver­deckt (Antrie­be, die sich unter dem Boden, in einer Gru­be, über der Decke, in der Höhe befin­den). In allen Situa­tio­nen eig­net sich die­se Schnitt­stel­le per­fekt als loka­les Steuergerät.
WOCHENPROGRAMMIERUNG
Mit dem inte­grier­ten Timer, der eine Pla­nung von zwan­zig Betä­ti­gun­gen pro Woche ermög­licht, wird der Antrieb auto­nom. Ein­fach und kos­ten­güns­tig! Es ist weder eine spei­cher­pro­gram­mier­ba­re Steue­rung (SPS) — Schalt­schrank noch ein Bedie­nungs­per­so­nal erforderlich.
