Spalt­topf im 3D-Druckverfahren

2. Mai 2024
in Fokus, Pumpen & Kompressoren
0 0

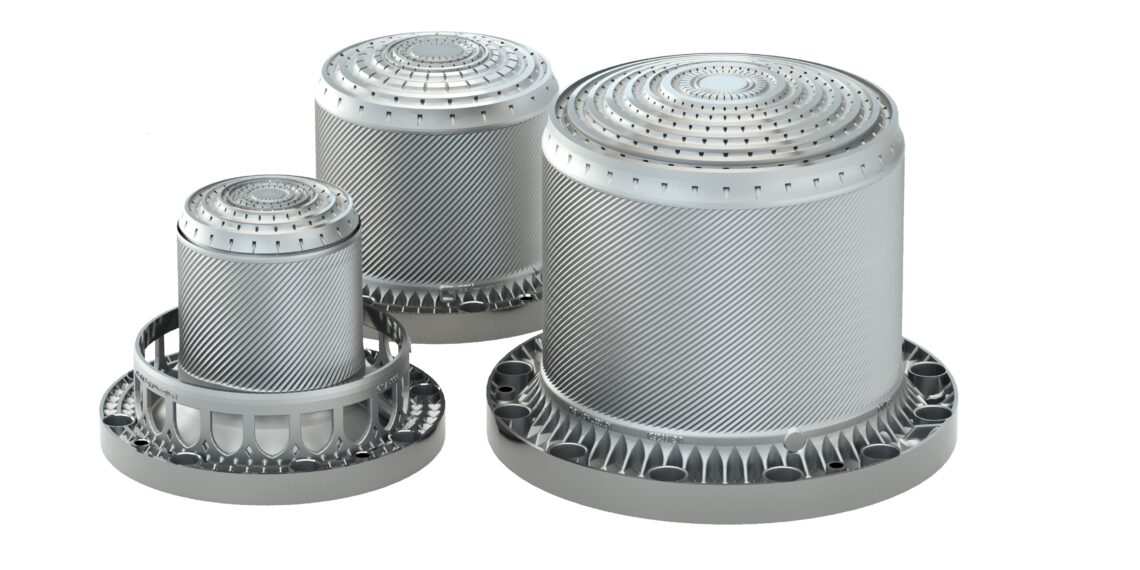

Spalt­topf im 3D-Druckverfahren

safe as a canned motor pump plus additional benefits

Die KSB-Grup­pe bringt einen im 3D-Druck­ver­fah­ren her­ge­stell­ten Spalt­topf für die magnet­ge­kup­pel­te Pum­pen­bau­rei­he Magno­chem auf den Markt. Das Magno­Pro­tect getauf­te Bau­teil bie­tet die Sicher­heit eines dop­pel­wan­di­gen Spalt­topfs, ohne des­sen Nach­tei­le, wie einer star­ken Erwär­mung und hoher Wirbelstromverluste.

Im Ver­gleich mit Spalt­rohr­mo­tor­pum­pen wei­sen die neu­en magnet­ge­kup­pel­ten Aus­füh­run­gen deut­lich bes­se­re Gesamt­wir­kungs­gra­de bei ver­gleich­ba­rer Sicher­heit auf. Mit sei­nem kom­plett von Kanä­len durch­zo­ge­nen Auf­bau bie­tet der Spalt­topf eine zwei­te red­un­dan­te sta­ti­sche Sicher­heit gegen­über einer Lecka­ge des Fördermediums.

Ein Druck­trans­mit­ter über­wacht das ange­leg­te Vaku­um, wel­ches in den Kanä­len des Top­fes im Nor­mal­be­trieb herrscht. Steigt der über­wach­te Druck auf Atmo­sphä­ren­druck, ist die äuße­re Druck­hül­le undicht. Steigt der Druck über den Umge­bungs­druck ist die inne­re Druck­hül­le beschä­digt. Auf­grund sei­ner Kon­struk­ti­on zeich­net sich der Spalt­topf durch eine hohe mecha­ni­sche Fes­tig­keit und gute Ver­schleiß­ei­gen­schaf­ten aus. Sei­ne Kon­struk­ti­on ist dahin­ge­hend opti­miert, Ver­lust­wär­me und Wir­bel­strö­me zu minimieren.

Auch die Umrüs­tung einer Che­mie­norm­pum­pe mit Glei­t­ring­dich­tung auf Magnet­kupp­lungs­an­trieb ist ein­fa­cher und kos­ten­güns­ti­ger als ein Umbau auf einen Spalt­rohr­mo­tor. Die Geo­me­trie und die Abmes­sun­gen des Spal­t­opfs sind in das modu­la­re Sys­tem der Magno­chem inte­griert, so dass metal­li­schen oder kera­mi­schen Spalt­töp­fen leicht umge­rüs­tet wer­den kön­nen. Damit kön­nen Betrei­ber auch im Betrieb befind­li­che älte­re Aggre­ga­te pro­blem­los umbauen.

PDF-Download
Tags: KSB-GruppeSpalttopf
Bedienung: Wischen oder Klick auf Pfeile

    Haben Sie Interesse an dem Produkt oder der Dienstleistung?

    Gerne helfen wir Ihnen mit dem Anbieter in Kontakt zu treten.

    TeilenTeilenTweetSendenSenden
    Nächster Beitrag

    Vaku­um­pum­pen in Pro­duk­ti­on von EPS-Boxen

    Vorheriger Beitrag

    Hydrau­li­sche Tur­bi­nen zur Energierückgewinnung

    Nächster Beitrag
    Hydrau­li­sche Tur­bi­nen zur Energierückgewinnung

    Hydraulische Turbinen zur Energierückgewinnung

    Bedie­nung: Wischen oder Klick auf Pfeile

    News­let­ter Anmeldung



      Diese/n News­let­ter abonnieren

      PROZESSTECHNIK — NewsPHARMATECHNIK — NewsWASSER & ABWASSER — News

      Social Media





      Wei­te­re Medien

      Über PROZESSTECHNIK

      Die Medienmarke PROZESSTECHNIK ist die unverzichtbare Informationsquelle für Experten und Entscheider in der chemischen, pharmazeutischen und lebensmitteltechnischen Industrie. Wir setzen Zeichen, auch in Sachen digitaler Transformation.

      • Daten­schutz
      • Impres­sum

      © 2022 Fachwelt Verlag

      No Result
      View All Result
      • Home
      • Media
      • Media­da­ten
        • Media­da­ten 2025
        • Media­kit 2025
        • Food­Tec Media­da­ten 2025
        • Food­Tec Media­kit 2025
      • Fokus
        • Anla­gen & Komponenten
        • Antriebs­tech­nik & Mechanik
        • Arma­tu­ren & Leitungen
        • Ener­gie­ef­fi­zi­enz & Nachhaltigkeit
        • Ex-Schutz & Anlagensicherheit
        • Mess­tech­nik & Analytik
        • Pro­zess­au­to­ma­ti­sie­rung & Digitalisierung
        • Pum­pen & Kompressoren
        • Ver­pa­cken & Kennzeichnen
      • High­lights
        • Aer­zen
        • B&R
        • Bar Val­pes
        • Busch
        • Domi­no
        • Emer­son
        • Goe­t­ze
        • Mett­ler Toledo
        • Mul­ti­vac
        • Par­sum
        • Schnei­der Electric
      • Mes­sen
        • Ache­ma
        • Ana­ly­ti­ca
        • Anu­ga FoodTec
        • Auto­ma­ti­ca
        • Brau Bevia­le
        • Drink­tec
        • Fach­pack
        • Fil­tech
        • Han­no­ver Messe
        • IFAT
        • IFFA
        • Inter­pack
        • K Mes­se
        • Lab­vo­lu­ti­on
        • Pow­tech
        • Sen­sor Test
        • SPS
        • Val­ve World Expo
      • Fir­men
        • Fir­men­por­traits
        • Bran­chen­spie­gel
      • E‑Mag
      • Aktu­el­les
      • Events
      • Che­mie
      • Phar­ma
      • Food
      • Labor
      • Lexi­kon

      © 2022 Fachwelt Verlag

      Welcome Back!

      Login to your account below

      Forgotten Password?

      Retrieve your password

      Please enter your username or email address to reset your password.

      Log In
      No Result
      View All Result
      • Home
      • Media
      • Media­da­ten
        • Media­da­ten 2025
        • Media­kit 2025
        • Food­Tec Media­da­ten 2025
        • Food­Tec Media­kit 2025
      • Fokus
        • Anla­gen & Komponenten
        • Antriebs­tech­nik & Mechanik
        • Arma­tu­ren & Leitungen
        • Ener­gie­ef­fi­zi­enz & Nachhaltigkeit
        • Ex-Schutz & Anlagensicherheit
        • Mess­tech­nik & Analytik
        • Pro­zess­au­to­ma­ti­sie­rung & Digitalisierung
        • Pum­pen & Kompressoren
        • Ver­pa­cken & Kennzeichnen
      • High­lights
        • Aer­zen
        • B&R
        • Bar Val­pes
        • Busch
        • Domi­no
        • Emer­son
        • Goe­t­ze
        • Mett­ler Toledo
        • Mul­ti­vac
        • Par­sum
        • Schnei­der Electric
      • Mes­sen
        • Ache­ma
        • Ana­ly­ti­ca
        • Anu­ga FoodTec
        • Auto­ma­ti­ca
        • Brau Bevia­le
        • Drink­tec
        • Fach­pack
        • Fil­tech
        • Han­no­ver Messe
        • IFAT
        • IFFA
        • Inter­pack
        • K Mes­se
        • Lab­vo­lu­ti­on
        • Pow­tech
        • Sen­sor Test
        • SPS
        • Val­ve World Expo
      • Fir­men
        • Fir­men­por­traits
        • Bran­chen­spie­gel
      • E‑Mag
      • Aktu­el­les
      • Events
      • Che­mie
      • Phar­ma
      • Food
      • Labor
      • Lexi­kon

      © 2022 Fachwelt Verlag
