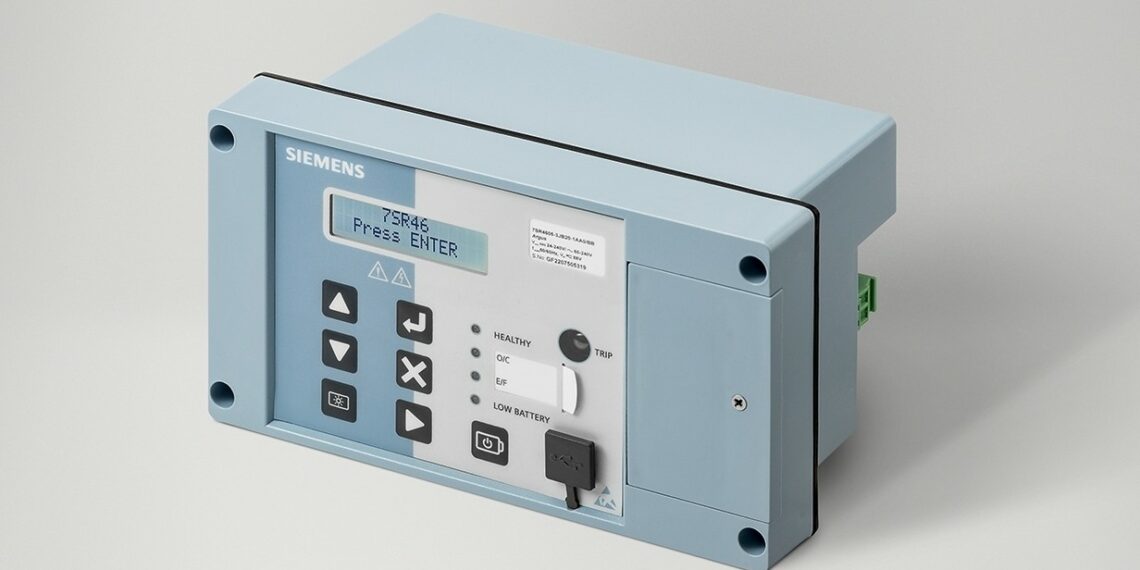

Schutz­re­lais mit dua­ler Versorgung

Mit der Ein­füh­rung des 7SR46 erwei­tert Sie­mens die Pro­dukt­rei­he Rey­rol­le. Das Rey­rol­le 7SR46 ergänzt das umfang­rei­che Ange­bot von Schutz­re­lais für Ver­teil- und Indus­trie­net­ze und wird in ers­ter Linie für den Über­strom­zeit- und Erd­kurz­schluss­schutz in Mit­tel­span­nungs­schalt­an­la­gen ein­ge­setzt. Das in einer Ring­netz­sta­ti­on (RMU) mon­tier­te Schutz­ge­rät erkennt Kabel­feh­ler im Netz und trennt die Anla­ge schnell von der Stromversorgung.

Da sich Orts­netz­sta­tio­nen häu­fig an einem ent­le­ge­nen Stand­ort befin­den, haben sie oft kei­ne gesi­cher­te Strom­ver­sor­gung, um den Betrieb von elek­tro­ni­schen Gerä­ten wie Schutz­re­lais auf­recht­zu­er­hal­ten. Das Relais 7SR46 wird von den Strom­wand­lern der ankom­men­den Lei­tung mit Ener­gie ver­sorgt. Das 7SR46 ist spe­zi­ell dar­auf aus­ge­legt, sehr schnell hoch­zu­fah­ren, und ver­fügt über eine dedi­zier­te Schnell­aus­lö­sung bei Zuschal­tung auf Lei­tungs­feh­ler. Das 7SR46 ermög­licht, zusätz­lich zur Ver­sor­gung über Strom­wand­ler, auch den Anschluss einer Hilfs­bat­te­rie und bie­tet so noch mehr Fle­xi­bi­li­tät und Sicher­heit. Dies sorgt für Red­un­danz beim Aus­fall der inter­nen Batterie.

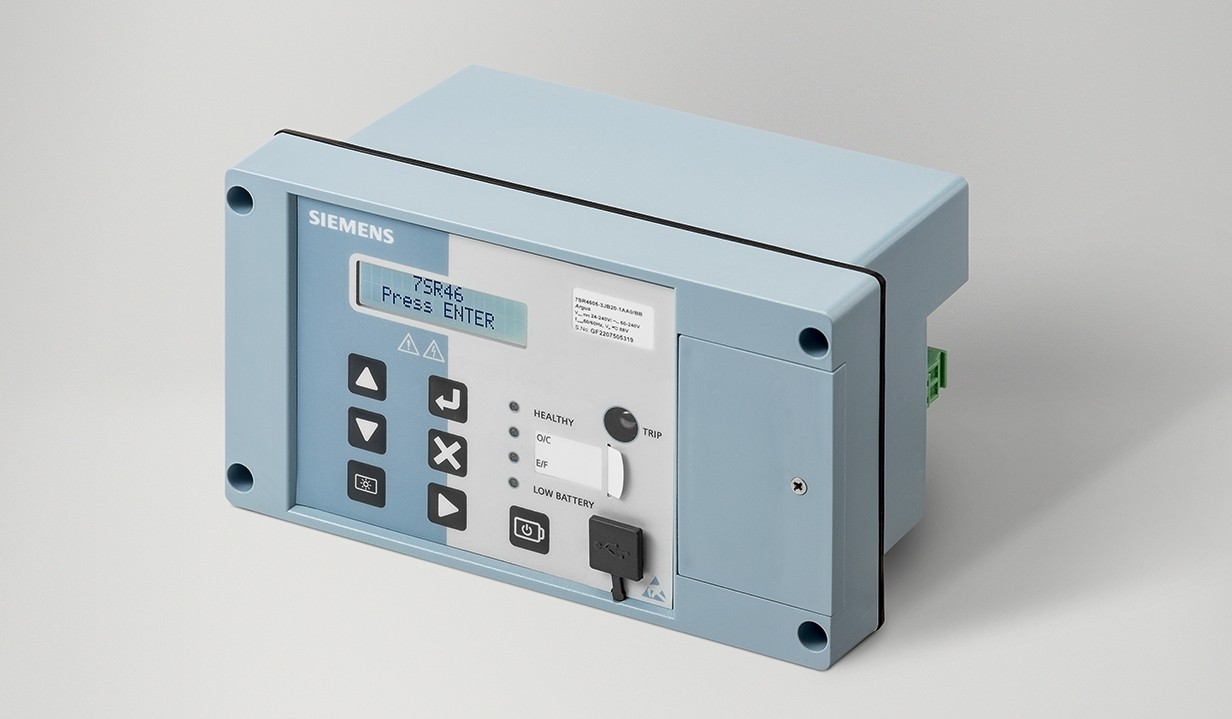

Das 7SR46 ist in einem kom­pak­ten Ein­bau­ge­häu­se (Höhe 104 Mil­li­me­ter x Brei­te 185 Mil­li­me­ter x Tie­fe 79 Mil­li­me­ter) unter­ge­bracht. Auf der Vor­der­sei­te befin­den sich ein ein­fach zu bedie­nen­des Dis­play und Tas­ten, mit denen das Relais pro­gram­miert sowie Stör­schrie­be und Mess­wer­te ange­zeigt wer­den kön­nen. Vier LEDs zei­gen den Sta­tus des Relais an; eine mecha­ni­sche Aus­lö­se­an­zei­ge (Trip Flag) ist eben­falls vor­han­den. An der Vor­der­sei­te des Geräts befin­det sich auch ein USB-Port zum Anschluss an einen PC. Wenn kei­ne ande­re Strom­quel­le ver­füg­bar ist, kann die Strom­ver­sor­gung über den USB-Port erfol­gen. Der USB-Port ermög­licht außer­dem eine Plug-and-Play-Ver­bin­dung zum Soft­ware-Tool Rey­disp, mit dem das Gerät pro­gram­miert sowie Stör­schrie­be und Ereig­nis­in­for­ma­tio­nen her­un­ter­ge­la­den wer­den können.

Die inter­ne Bat­te­rie ermög­licht die Pro­gram­mie­rung des Geräts und das Her­un­ter­la­den von Ereig­nis- und Stör­schrie­ben, auch wenn kei­ne Strom­quel­le ange­schlos­sen ist. Auf der Rück­sei­te des Geräts befin­den sich benut­zer­freund­li­che steck­ba­re Klem­men für die RS485-Kom­mu­ni­ka­ti­ons­schnitt­stel­le (Mod­bus RTU und IEC 60870–103), die Hilfs­span­nungs­ver­sor­gung, die binä­ren Ein- und Aus­gän­ge, den Ein­gang für die exter­ne Schnell­aus­lö­sung, den Aus­gang für eine exter­ne Aus­lös­an­zei­ge und einen Impuls­aus­gang zur Aus­lö­sung des Leis­tungs­schal­ters mit Nied­rig­ener­gie-Aus­lö­se­spu­le. Die Strom­wand­ler (Typ 5P80) wer­den über Ring­ka­bel­schu­he ange­schlos­sen. Auf der Rück­sei­te des Relais ist außer­dem ein über­sicht­li­ches Beschal­tungs­bild zu finden.

Das 7SR46 erfüllt stren­ge Pro­dukt­prü­fungs­nor­men und eig­net sich ide­al für den Ein­satz in Orts­netz­sta­tio­nen, die über kei­ne gesi­cher­te Strom­ver­sor­gung ver­fü­gen. Das 7SR46 ist zu einem äußerst wett­be­werbs­fä­hi­gen Preis erhält­lich und bie­tet umfas­sen­den und zuver­läs­si­gen Schutz für Mittelspannungsanwendungen.
