Rei­hen­wei­se pro­duk­ti­ver in 2‑D

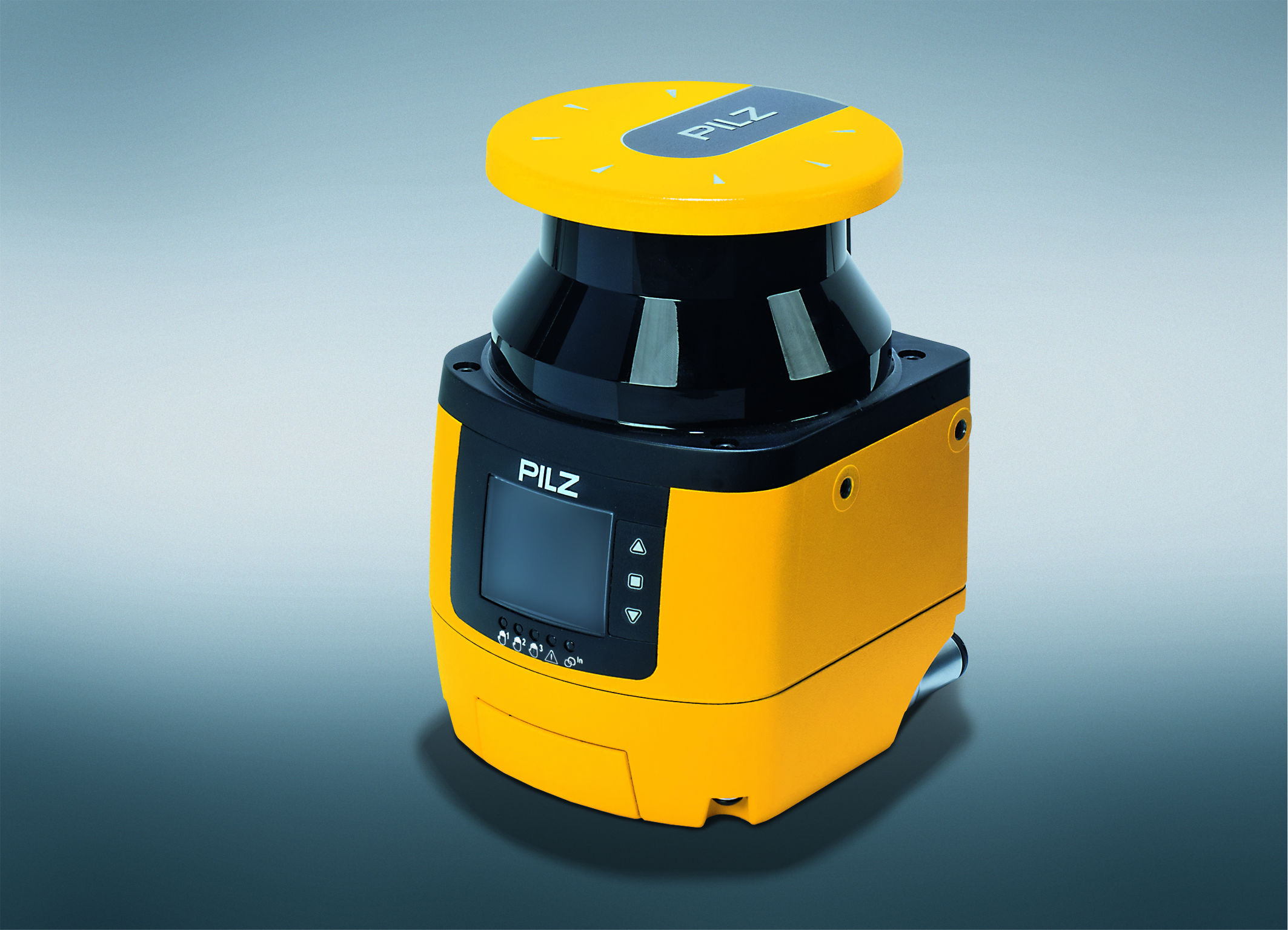

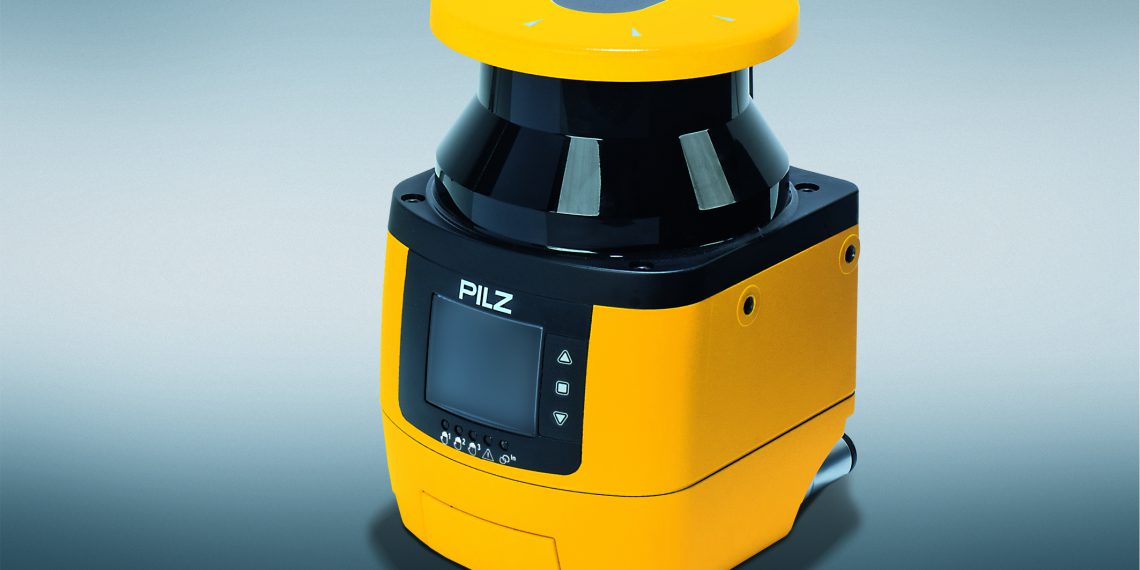

Der neue Sicher­heits-Laser­scan­ner PSEN­scan des Unter­neh­mens Pilz über­wacht bis zu drei getrenn­te Zonen gleich­zei­tig und sicher und erhöht so die Pro­duk­ti­vi­tät von Anla­gen signi­fi­kant. Bis zu vier Sicher­heits-Laser­scan­ner kön­nen nach dem Mas­ter-Slave-Prin­zip in Rei­he geschal­tet wer­den, was den Ver­ka­be­lungs- und Ein­rich­tungs­auf­wand deut­lich ver­rin­gert. Dank der frei­en Kon­fi­gu­ra­ti­on der Warn- und Schutz­fel­der sowie der Anpas­sung an bestehen­de bau­li­che Gege­ben­hei­ten kann PSEN­scan in unter­schied­lichs­te Appli­ka­tio­nen ein­fach inte­griert werden.

Pilz ergänzt mit der neu­en Pro­dukt­grup­pe der fle­xi­bel kon­fi­gu­rier­ba­ren Sicher­heits-Laser­scan­ner sein Auto­ma­ti­sie­rungs­port­fo­lio: Das Anwen­dungs­spek­trum reicht von einer sta­tio­nä­ren Flä­chen­über­wa­chung, über Fah­rer­lo­se Trans­port­sys­te­me (FTS), bis hin zur Mensch-Robo­ter-Kol­la­bo­ra­ti­on (MRK). In Ver­bin­dung mit den kon­fi­gu­rier­ba­ren Klein­steue­run­gen PNOZ­mul­ti oder den Steue­run­gen des Auto­ma­ti­sie­rungs­sys­tems PSS 4000 von Pilz ent­steht eine wirt­schaft­li­che Kom­plett­lö­sung aus einer Hand.

Mini­mal­auf­wand für maxi­ma­le Sicherheit

Der Sicher­heits-Laser­scan­ner bie­tet eine zwei­di­men­sio­na­le Flä­chen­über­wa­chung mit einem gro­ßen Öff­nungs­win­kel von 275°: Anwen­dun­gen, in denen meh­re­re anein­an­der­gren­zen­de Sei­ten einer Maschi­ne oder eines FTS über­wacht wer­den sol­len, kön­nen so im Ver­gleich zu einem 180°-Scanner mit einer gerin­ge­ren Anzahl Gerä­te rea­li­siert wer­den. Das ver­min­dert den Inves­ti­tio­nen­sauf­wand und erhöht die Wirt­schaft­lich­keit der Applikation.

PSEN­scan ist dabei in unter­schied­li­chen Situa­tio­nen fle­xi­bel ein­setz­bar, da ver­schie­de­ne Zonen­kon­fi­gu­ra­tio­nen hin­ter­legt wer­den kön­nen. So las­sen sich bei­spiels­wei­se für den Ein­richt- und Pro­duk­tiv­be­trieb unter­schied­lich gro­ße Sicher­heits- und Warn­zo­nen defi­nie­ren oder sich die Zonen an das gera­de bear­bei­te­te Werk­stück anpas­sen. Die fle­xi­ble und ein­fach umsetz­ba­re Anpas­sung an unter­schied­lichs­te bestehen­de bau­li­che Gege­ben­hei­ten spart Zeit und Auf­wand im Einrichtbetrieb.

Scan­ner für mehr Performance

Bis zu drei getrenn­te Zonen las­sen sich gleich­zei­tig über­wa­chen und bis zu 70 umschalt­ba­re Kon­fi­gu­ra­tio­nen ein­rich­ten. So wird die Appli­ka­ti­on pro­duk­ti­ver. Auch ver­rin­gert die Rei­hen­schal­tung – bis zu vier Scan­ner sind mög­lich – nach dem Mas­ter-Slave-Prin­zip den Ver­ka­be­lungs- sowie Ein­rich­tungs­rich­tungs­wand deutlich.

Zudem kön­nen mit einer Schutz­feld­reich­wei­te von 3 bis 5,5 Metern für den Sicher­heits­be­reich selbst gro­ße Flä­chen mit nur einem Gerät abge­deckt wer­den. Der bis zu 20 Meter abde­cken­de Warn­be­reich erlaubt es zudem, eine Per­son recht­zei­tig, bei­spiels­wei­se durch ein akus­ti­sches Signal, zu war­nen oder eine Reak­ti­on der Maschi­ne, zum Bei­spiel eine Ver­lang­sa­mung, aus­zu­lö­sen. Dies schützt die Appli­ka­ti­on vor einem Still­stand und erhöht damit gleich­zei­tig die Sicher­heit und die Produktivität.

Safe Laser-Auto­ma­ti­on fle­xi­bel gestalten

Zur Kon­fi­gu­ra­ti­on von PSEN­scan wird das Soft­ware-Tool PSEN­scan Con­fi­gu­ra­tor ein­ge­setzt. PSEN­scan wird hier­zu über den Ether­net-Port mit dem Kon­fi­gu­ra­ti­ons­rech­ner ver­bun­den. Mit dem Soft­ware-Tool las­sen sich dann Sicher­heits- und Warn­zo­nen sowie alle wei­te­ren Ein­stel­lun­gen fle­xi­bel vor­neh­men. Mit einem Ein­lern­mo­dus erfasst der Sicher­heits-Laser­scan­ner fes­te Hin­der­nis­se in sei­ner Umge­bung, die dann von vorn­her­ein aus den Über­wa­chungs­zo­nen aus­ge­spart wer­den kön­nen. Das ver­ein­facht das Ein­rich­ten und ver­kürzt so die Zeit für die Inbetriebnahme.

Da die kom­plet­te Kon­fi­gu­ra­ti­on auf einem aus­wech­sel­ba­ren Spei­cher­mo­dul abge­legt wer­den kann, kann im Fal­le eines Gerä­te­tauschs der neue Scan­ner ein­fach mit dem bestehen­den Spei­cher­mo­dul bestückt wer­den, eine erneu­te Kon­fi­gu­ra­ti­on ist des­halb nicht notwendig.

Sen­si­bel aber robust gegen­über Staub

Der Sicher­heits-Laser­scan­ner PSEN­scan ist nicht nur in der Schutz­art IP65 aus­ge­legt, son­dern der gan­ze Auf­bau des Gerä­tes wur­de so opti­miert, dass Feh­ler, die durch Staub­par­ti­kel aus­ge­löst wer­den, erkannt und somit ver­mie­den wer­den. Sta­tus­in­for­ma­tio­nen oder Feh­ler­mel­dun­gen, wie die Auf­for­de­rung zur Rei­ni­gung, zeigt das Gerät auf dem inte­grier­ten Dis­play an. Befin­den sich Per­so­nen oder Objek­te in der Warn- oder Sicher­heits­zo­ne wird das mit einen farb­lich unter­leg­ten Hin­weis so auf dem Dis­play signa­li­siert, dass dies auch auf grö­ße­re Distanz gut erkenn­bar ist. So sorgt PSEN­scan für eine hohe Verfügbarkeit.
