Red­un­danz­mo­du­le für die Stromversorgung

Mit PRO RM prä­sen­tiert Weid­mül­ler drei neue Redun­danzmo­dule zur Entkopp­lung von par­al­lel geschal­te­ten Schalt­netz­ge­rä­ten. Die Parallel­schaltung er­möglicht ein red­un­dan­tes Strom­ver­sor­gungs­kon­zept für höchs­te Anlagenver­fügbarkeit. Die Gerä­te der PRO Serie zeich­nen sich durch hohe Leis­tung bei gerin­gem Platz­be­darf aus; ihr Wir­kungs­grad liegt bei über > 90 %. Auf­grund ihrer Zulas­sun­gen sind sie inter­na­tio­nal einsetzbar.
Zur Strom­ver­sor­gung von Steue­run­gen und ande­ren, ver­gleich­ba­ren Ver­brau­chern in Schalt­schrän­ken sind Schalt­netz­ge­rä­te ide­al. Mit einem Wir­kungs­grad von über 90 % und lan­ger Lebens­dau­er spa­ren sie Ener­gie und Kos­ten. Hochwerti­ge Gerä­te für die Indus­trie-Auto­ma­ti­on, wie die von Weid­mül­ler, bie­ten MTBF-Zei­ten (Mean Time Bet­ween Fail­u­res) von > 500.000 Stun­den sowie eine lan­ge Lebens­dau­er. In beson­ders kri­ti­schen Anla­gen, wie bei­spiels­wei­se Pro­duk­ti­ons­stra­ßen der Auto­mo­bil­in­dus­trie oder Pro­zes­se in der che­mi­schen, phar­ma­zeu­ti­schen und ver­fah­rens­tech­ni­schen Indus­trie, lässt sich die Anlagenver­fügbarkeit durch den Auf­bau von Red­un­dan­zen noch­mals signi­fi­kant erhö­hen. Hier­zu wer­den meh­re­re Strom­ver­sor­gun­gen par­al­lel­ge­schal­tet, so dass auch bei Aus­fall eines Netz­teils der Betrieb gewähr­leis­tet ist.
Sys­tem­be­dingt wei­sen Schalt­netz­tei­le aber eine Beson­der­heit auf: bei einer direk­ten Par­al­lel­schal­tung meh­re­rer Sekun­där­krei­se kann eine wech­sel­sei­ti­ge Beein­flus­sung auf­tre­ten, wel­che im ungüns­tigs­ten Fall zur Zer­stö­rung der Gerä­te führt. Dies lässt sich jedoch ein­fach und zuver­läs­sig mit Weid­mül­ler Red­un­danz­mo­du­len (funktionie­ren ähn­lich wie Dioden­module) ver­hin­dern. Sie wer­den zwi­schen die Aus­gän­ge der Netz­tei­le und die zu ver­sor­gen­de Anla­ge geschal­tet. Die Strom­ver­sor­gun­gen sind damit ent­kop­pelt und ein Kurz­schluss hat kei­nen Ein­fluss mehr auf die Last. Zudem bie­ten sie Schutz vor Rück­speis­en­er­gien. Die­se Modu­le eig­nen sich sowohl für den Red­un­danz­be­trieb zur Ver­sor­gung kri­ti­scher Ver­brau­cher als auch zur Leistungserhöhung.

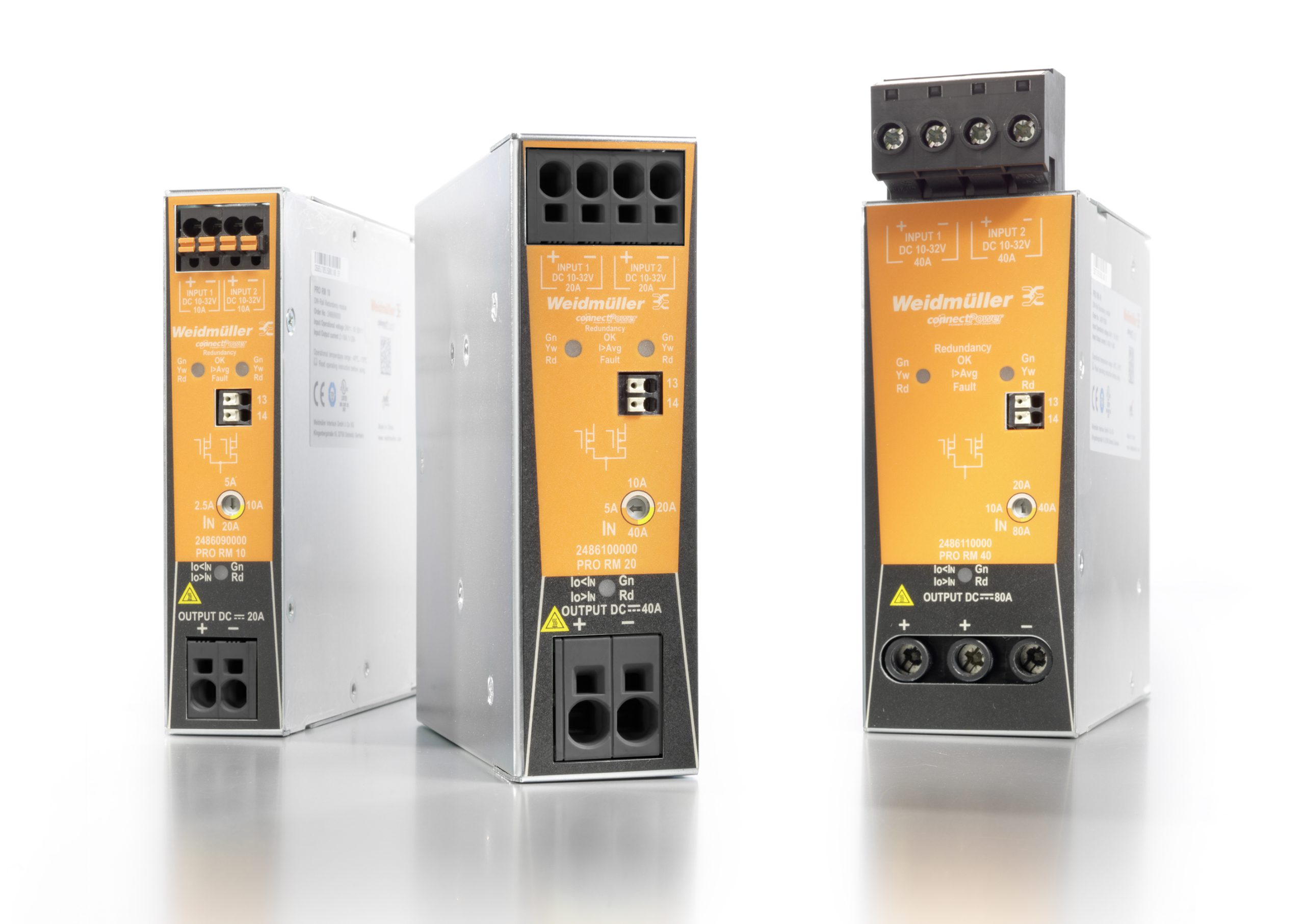

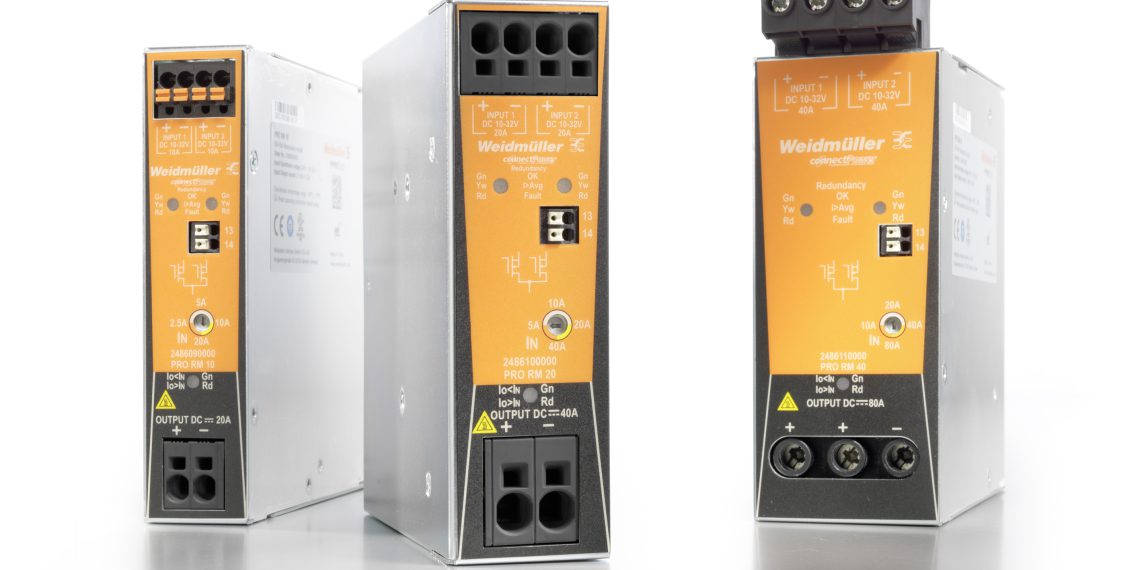

Aktu­ell prä­sen­tiert das Unter­neh­men drei neue Red­un­danz­mo­du­le: Das Pro RM 10 für Ein­gangs­strö­me von bis zu 2x 12 A und einem Dau­er­aus­gangstrom von bis zu 24 A, das Pro RM 20 mit bis zu 2x 24 A (in) und 48 A (out) sowie das Pro RM 40 mit bis zu 2x 48 A (in) und 96 A (out). Die Ein­gangs­span­nung kann zwi­schen 10 V und 32 V DC lie­gen. Die Gerä­te der Pro RM-Serie zeich­nen sich durch hohe Leis­tung bei gerin­gem Platz­be­darf aus; ihr Wir­kungs­grad liegt bei über > 98 %. Waag­recht auf der Trag­schie­ne mon­tiert sind sie ohne Abstand anreih­bar. Oben und unten 50 mm Abstand für freie Luft­zu­fuhr genü­gen. Dank LED-Anzei­ge und Sta­tus­re­lais bie­ten sie eine per­ma­nen­te Sta­tus­über­wa­chung und eine schnel­le Zustands­dia­gno­se. Das erleich­tert die War­tung und sorgt für einen zuver­läs­si­gen Betrieb. Die Pro RM Re­dundanzmodule sind gemäß vie­ler inter­na­tio­na­ler Zulas­sun­gen zer­ti­fi­ziert (z. B. cULus, Class I, Div. 2 und Atex). Damit eig­nen sie sich opti­mal für unter­schied­lichs­te Automatisierungsanwendungen.
Weid­mül­ler auf der Han­no­ver Mes­se: Hal­le 11, Stand B 58
