Prä­zi­si­ons-Line­ar­tisch passt sich der Anwen­dung an

Magne­ti­sche Direkt­an­trie­be bie­ten bei Line­ar­ti­schen vor allem hin­sicht­lich Ver­schleiß und Dyna­mik Vor­tei­le gegen­über klas­sisch moto­ri­sier­ten, spin­del­ba­sier­ten Lösun­gen. Hin­zu kommt, dass die Antrie­be durch gro­ße Stell­we­ge, hohe Geschwin­dig­kei­ten sowie lan­ge Lebens­dau­er überzeugen.

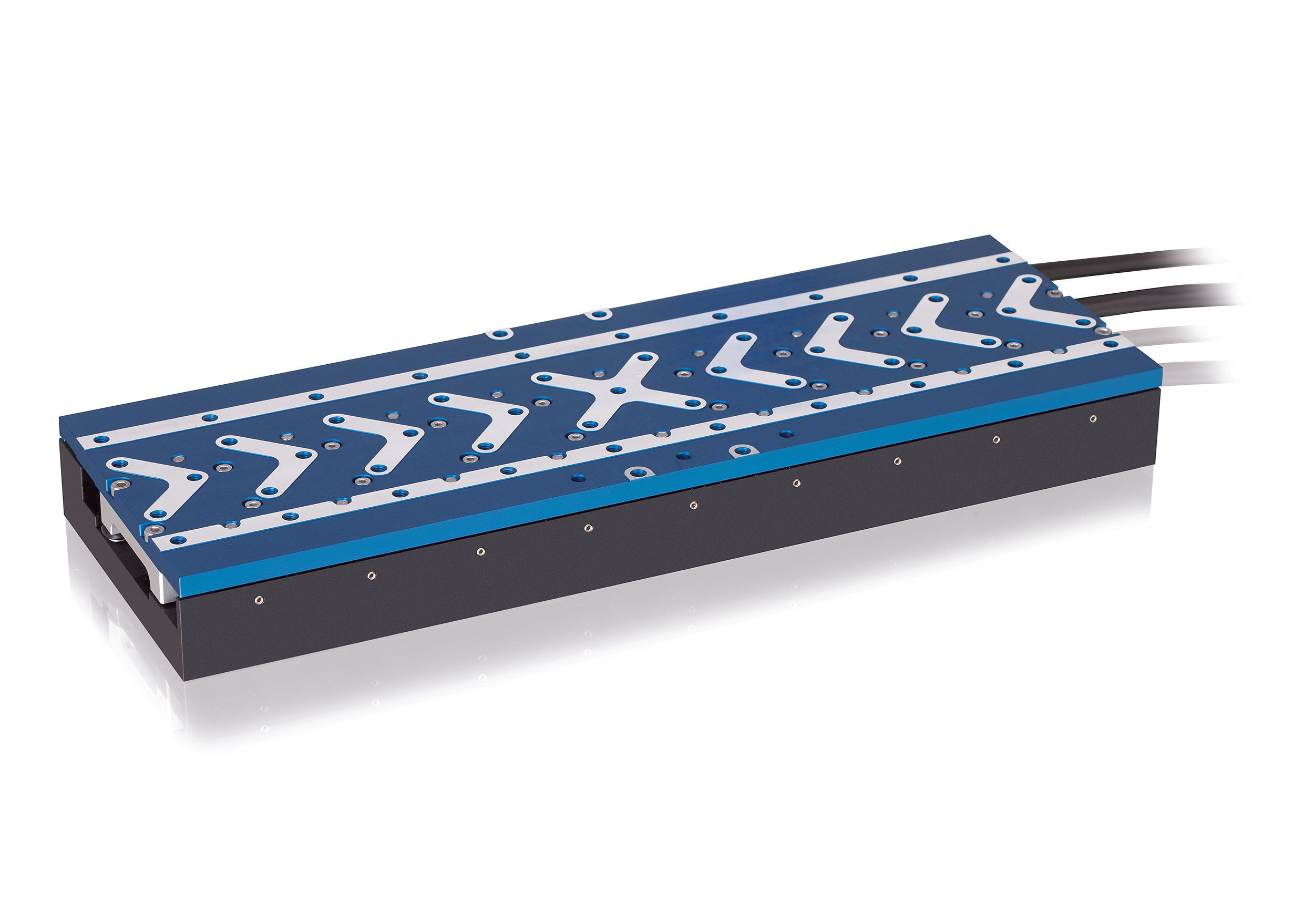

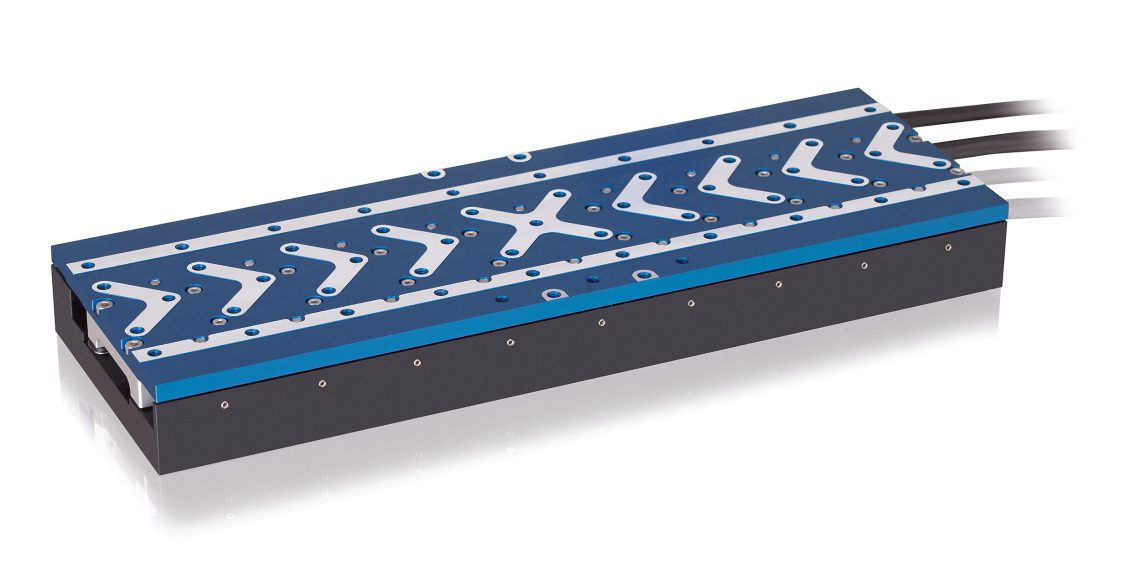

Mit dem PIMag® V‑508 hat Phy­sik Instru­men­te (PI) einen neu­en, sehr kom­pak­ten Prä­zi­si­ons-Line­ar­tisch im Pro­gramm, der sich durch sein modu­la­res Kon­struk­ti­ons­prin­zip ganz unter­schied­li­chen Anfor­de­run­gen anpas­sen lässt. Mit Stell­we­gen von 80, 170 und 250 mm, unter­schied­li­chen Antrie­ben und Mess­sys­te­men mit Auf­lö­sun­gen bis in den Subna­no­me­ter­be­reich eig­net sich der fle­xi­ble Line­ar­tisch z. B. für Laser­gra­vur und hoch­auf­lö­sen­de Laser­be­schrif­tung eben­so wie für Anwen­dun­gen in Mess­tech­nik und Pho­to­nik oder zum Prä­zi­si­ons­scan­nen in Indus­trie und For­schung. Die Line­ar­ti­sche sind ledig­lich 80 mm breit, 25 mm hoch und las­sen sich bei Bedarf auch zu Mehr­achs­sys­te­men kombinieren.

Unter­schied­li­che Antrie­be und Auf­lö­sun­gen bis in den Subnanometerbereich

Trei­ben­de Kraft des fle­xi­blen Line­ar­tischs sind drei­pha­si­ge Line­ar­mo­to­ren. Sie ver­zich­ten auf mecha­ni­sche Bau­tei­le im Antriebs­strang und über­tra­gen die Antriebs­kraft ohne Rei­bung direkt auf die Bewe­gungs­platt­form. Dadurch sind Geschwin­dig­kei­ten bis 1 m/s und Beschleu­ni­gun­gen bis 5 m/s² mög­lich. Kreuz­rol­len­la­ger mit Käfig-Zwangs­füh­rung sor­gen für hohe Füh­rungs­ge­nau­ig­keit. Bei Anwen­dun­gen, die einen beson­ders ruck­frei­en und gleich­mä­ßi­gen Lauf erfor­dern, wer­den eisen­lo­se Moto­ren eingesetzt.

Moto­ren mit Eisen­kern dage­gen eig­nen sich für hohe Kräf­te und Beschleu­ni­gun­gen. Zur Posi­ti­ons­er­fas­sung sind unter­schied­li­che Mess­sys­te­me mög­lich: inkre­men­tel­le Linea­ren­coder mit 10 nm oder 0,2 nm Auf­lö­sung sowie ein Abso­lu­ten­coder mit einer Auf­lö­sung von 78 nm. Die kleins­te Schritt­wei­te beträgt dem­entspre­chend 20 nm, 0,5 nm bzw. 160 nm. Ange­steu­ert wer­den die fle­xi­blen Linearach­sen für ein­fa­che Anwen­dun­gen ent­we­der über den PI Con­trol­ler C‑891 oder für kom­ple­xe Moti­on Con­trol Anwen­dun­gen mit indus­tri­el­len Lösun­gen von ASC Moti­on Con­trol, einem welt­weit füh­ren­den Her­stel­ler sol­cher Lösun­gen, den PI Anfang 2017 über­nom­men hat.

Anpas­sung an Kundenwünsche

Die modu­la­re Bau­form der Line­ar­ti­sche ermög­licht es zudem, dass die neue Bau­rei­he fle­xi­bel auch an spe­zi­el­le Kun­den­wün­sche ange­passt wer­den kann. Modi­fi­ka­tio­nen im Ver­fahr­weg, die Inte­gra­ti­on spe­zi­el­ler Mess­sys­te­me oder z. B. die Anpas­sun­gen an einen kun­den­spe­zi­fi­schen Fremd­con­trol­ler sind so für OEM-Anwen­dun­gen pro­blem­los möglich.
