Prä­zi­se Pro­zess­küh­lung in der Chemie

8. Mai 2025
in Anlagen & Komponenten, Chemie, Fokus, Top-Thema
0 0

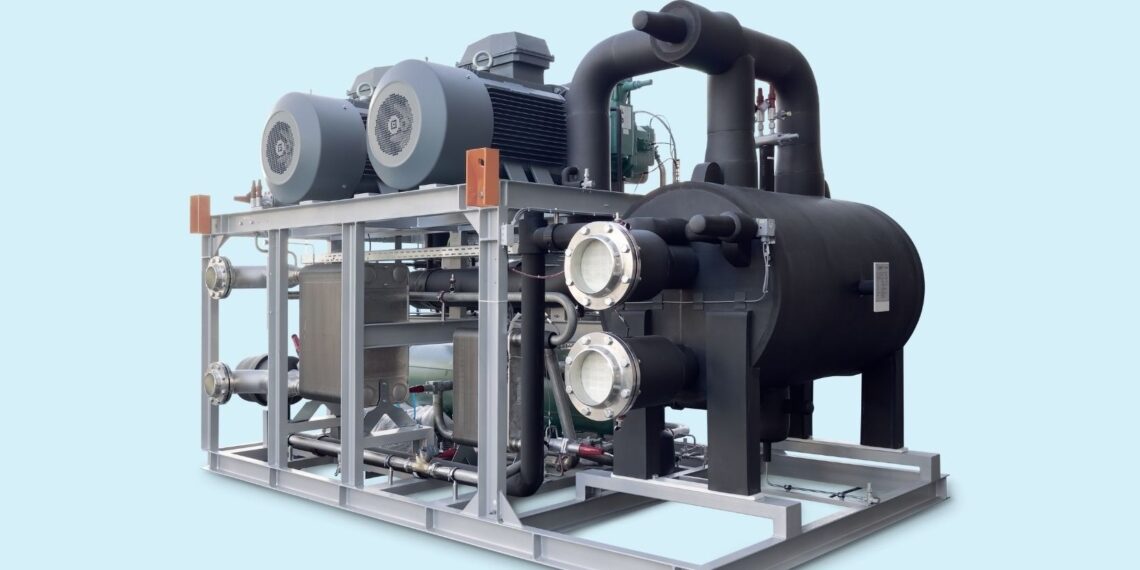

Prä­zi­se Pro­zess­küh­lung in der Chemie

In der Kunst­stoff­her­stel­lung ent­ste­hen erheb­li­che Wär­me­men­gen, die zuver­läs­sig abge­führt wer­den müs­sen, um eine kon­stan­te und siche­re Pro­duk­ti­on zu gewähr­leis­ten. Im Rah­men eines indus­tri­el­len Pro­jekts rea­li­sier­te com­pact Käl­te­tech­nik einen maß­ge­schnei­der­ten Prozesskühler.

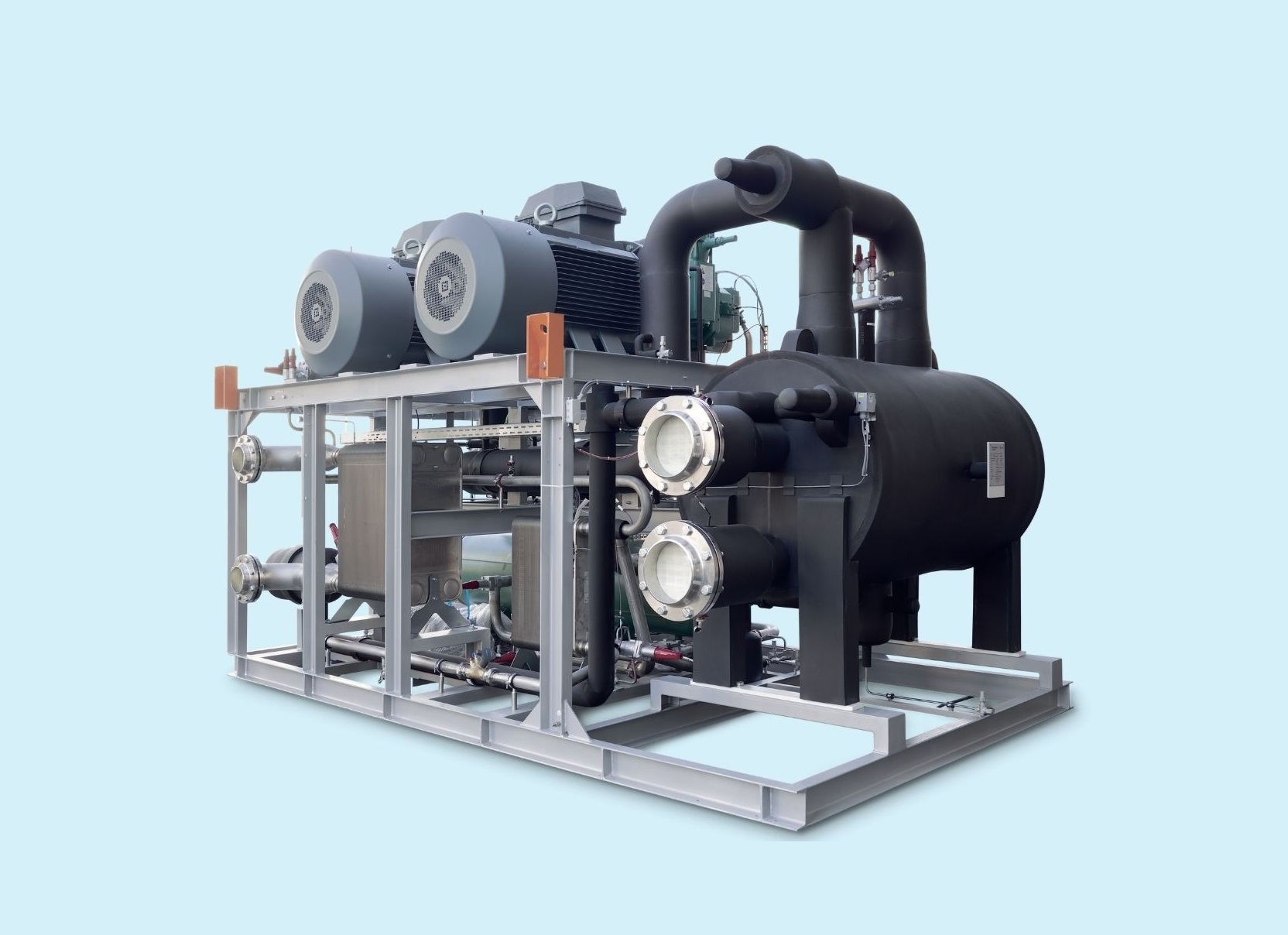

Dafür sorgt ein Kalt­sole­satz mit 780kW Käl­te­leis­tung bei +2/+7 Grad Cel­si­us, der in ein bestehen­des Sys­tem inte­griert wird. Die Anla­ge wur­de als tech­nisch anspruchs­vol­le Son­der­lö­sung aus­ge­führt – mit beson­de­ren Anfor­de­run­gen an Elek­trik, EMV und Anlagensicherheit.

Eine beson­de­re Her­aus­for­de­rung stell­te die Ver­bin­dung des Dan­foss VLT-Fre­quenz­um­rich­ters zu den Antriebs­mo­to­ren dar – bei einer Kabel­stre­cke von 80 Metern. Um Leis­tungs­ver­lus­te zu ver­mei­den und die Moto­ren zuver­läs­sig zu betrei­ben, wur­den nano­kris­tal­li­ne Ker­ne sowie ein zusätz­li­cher Sinus­fil­ter am Fre­quenz­um­rich­ter ver­baut. So wur­den sowohl die EMV-Anfor­de­run­gen erfüllt, als auch die Moto­ren wir­kungs­voll geschützt.



Tech­ni­sche Aus­stat­tung im Überblick:

  • 2 offe­ne Schrau­ben­ver­dich­ter OSKA 8561‑K von BITZER
  • Über­flu­te­ter Ver­damp­fer von Vat­he­rus als Plate&Shell
  • Schalt­schrank by MSS Steue­rungs­tech­nik GmbH
  • Fre­quenz­um­rich­ter 80 m ent­fernt von Motoren
  • Steue­rung über Sie­mens SPS mit Son­der­span­nung 690?V
  • Rück­füh­rung der Abwär­me in das bestehen­de Wassernetz
  • Innen­auf­stel­lung der Anla­ge



Mit GWP = 0, guten ther­mo­dy­na­mi­schen Eigen­schaf­ten und der Mög­lich­kei­ten zur prä­zi­sen Tem­pe­ra­tur­re­ge­lung bei über­flu­te­ter Ver­damp­fung ist Ammo­ni­ak die pas­sen­de Wahl für die­se anspruchs­vol­le indus­tri­el­le Anwendung.

Das Pro­jekt zeigt, wie tech­ni­sches Know-how und enge Abstim­mung zu einer pass­ge­nau­en Lösung füh­ren. Von der Pla­nung bis zur Fer­tig­stel­lung ent­stand die Anla­ge in enger Zusam­men­ar­beit – mit Fokus auf Son­der­an­for­de­run­gen, Schnitt­stel­len und naht­lo­se Inte­gra­ti­on in die bestehen­de Infrastruktur.

PDF-Download
Tags: compact Kältetechnik GmbHProzesskühlungTitel-Thema
Bedienung: Wischen oder Klick auf Pfeile

    Haben Sie Interesse an dem Produkt oder der Dienstleistung?

    Gerne helfen wir Ihnen mit dem Anbieter in Kontakt zu treten.

    TeilenTeilenTweetSendenSenden
    Nächster Beitrag

    Schließ­sys­tem mit ATEX-Zertifizierung

    Vorheriger Beitrag

    Tablet­ten­pres­se mit Energiesparpotential

    Nächster Beitrag
    Tablet­ten­pres­se mit Energiesparpotential

    Tablettenpresse mit Energiesparpotential

    Bedie­nung: Wischen oder Klick auf Pfeile

    News­let­ter Anmeldung



      Diese/n News­let­ter abonnieren

      PROZESSTECHNIK — NewsPHARMATECHNIK — NewsWASSER & ABWASSER — News

      Social Media





      Wei­te­re Medien

      Über PROZESSTECHNIK

      Die Medienmarke PROZESSTECHNIK ist die unverzichtbare Informationsquelle für Experten und Entscheider in der chemischen, pharmazeutischen und lebensmitteltechnischen Industrie. Wir setzen Zeichen, auch in Sachen digitaler Transformation.

      • Daten­schutz
      • Impres­sum

      © 2022 Fachwelt Verlag

      No Result
      View All Result
      • Home
      • Media
      • Media­da­ten
        • Media­da­ten 2025
        • Media­kit 2025
        • Food­Tec Media­da­ten 2025
        • Food­Tec Media­kit 2025
      • Fokus
        • Anla­gen & Komponenten
        • Antriebs­tech­nik & Mechanik
        • Arma­tu­ren & Leitungen
        • Ener­gie­ef­fi­zi­enz & Nachhaltigkeit
        • Ex-Schutz & Anlagensicherheit
        • Mess­tech­nik & Analytik
        • Pro­zess­au­to­ma­ti­sie­rung & Digitalisierung
        • Pum­pen & Kompressoren
        • Ver­pa­cken & Kennzeichnen
      • High­lights
        • Aer­zen
        • B&R
        • Bar Val­pes
        • Busch
        • Domi­no
        • Emer­son
        • Goe­t­ze
        • Mett­ler Toledo
        • Mul­ti­vac
        • Par­sum
        • Schnei­der Electric
      • Mes­sen
        • Ache­ma
        • Ana­ly­ti­ca
        • Anu­ga FoodTec
        • Auto­ma­ti­ca
        • Brau Bevia­le
        • Drink­tec
        • Fach­pack
        • Fil­tech
        • Han­no­ver Messe
        • IFAT
        • IFFA
        • Inter­pack
        • K Mes­se
        • Lab­vo­lu­ti­on
        • Pow­tech
        • Sen­sor Test
        • SPS
        • Val­ve World Expo
      • Fir­men
        • Fir­men­por­traits
        • Bran­chen­spie­gel
      • E‑Mag
      • Aktu­el­les
      • Events
      • Che­mie
      • Phar­ma
      • Food
      • Labor
      • Lexi­kon

      © 2022 Fachwelt Verlag

      Welcome Back!

      Login to your account below

      Forgotten Password?

      Retrieve your password

      Please enter your username or email address to reset your password.

      Log In
      No Result
      View All Result
      • Home
      • Media
      • Media­da­ten
        • Media­da­ten 2025
        • Media­kit 2025
        • Food­Tec Media­da­ten 2025
        • Food­Tec Media­kit 2025
      • Fokus
        • Anla­gen & Komponenten
        • Antriebs­tech­nik & Mechanik
        • Arma­tu­ren & Leitungen
        • Ener­gie­ef­fi­zi­enz & Nachhaltigkeit
        • Ex-Schutz & Anlagensicherheit
        • Mess­tech­nik & Analytik
        • Pro­zess­au­to­ma­ti­sie­rung & Digitalisierung
        • Pum­pen & Kompressoren
        • Ver­pa­cken & Kennzeichnen
      • High­lights
        • Aer­zen
        • B&R
        • Bar Val­pes
        • Busch
        • Domi­no
        • Emer­son
        • Goe­t­ze
        • Mett­ler Toledo
        • Mul­ti­vac
        • Par­sum
        • Schnei­der Electric
      • Mes­sen
        • Ache­ma
        • Ana­ly­ti­ca
        • Anu­ga FoodTec
        • Auto­ma­ti­ca
        • Brau Bevia­le
        • Drink­tec
        • Fach­pack
        • Fil­tech
        • Han­no­ver Messe
        • IFAT
        • IFFA
        • Inter­pack
        • K Mes­se
        • Lab­vo­lu­ti­on
        • Pow­tech
        • Sen­sor Test
        • SPS
        • Val­ve World Expo
      • Fir­men
        • Fir­men­por­traits
        • Bran­chen­spie­gel
      • E‑Mag
      • Aktu­el­les
      • Events
      • Che­mie
      • Phar­ma
      • Food
      • Labor
      • Lexi­kon

      © 2022 Fachwelt Verlag
