Prä­zi­se Mes­sun­gen bei Hydraulikanwendungen

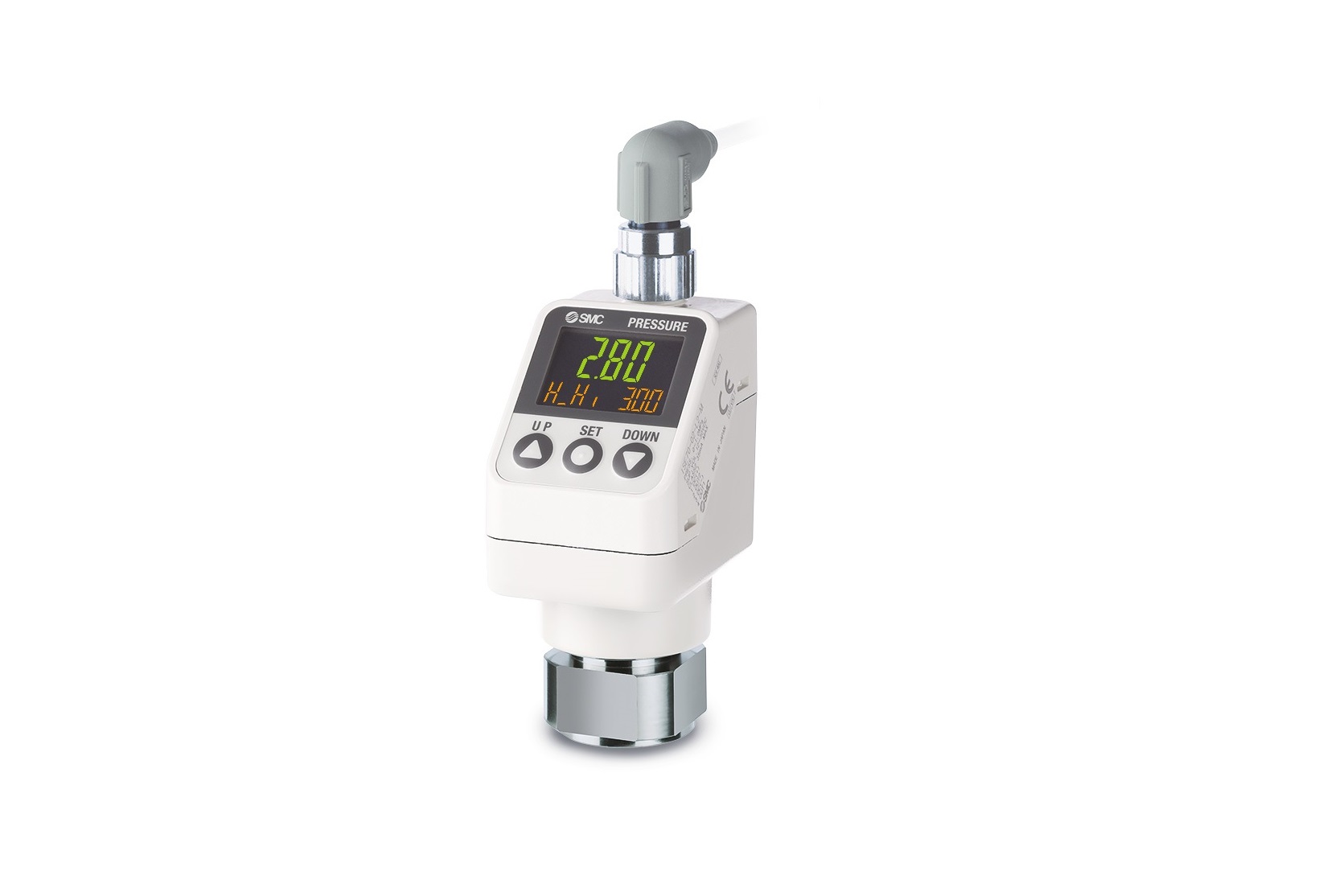

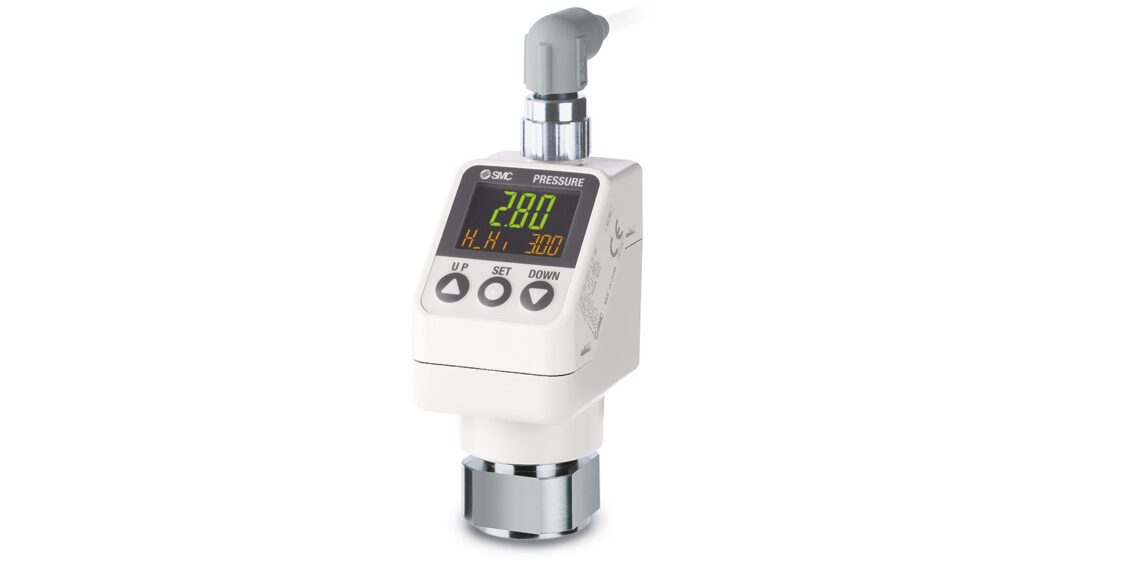

In hoch­au­to­ma­ti­sier­ten Bran­chen wie der Automobil‑, der Ver­pa­ckungs- oder Lebens­mit­tel­in­dus­trie sowie im Bereich Life Sci­ence gilt: ohne eine genaue Über­prü­fung von Drü­cken lässt sich die Pro­zess­si­cher­heit nicht gewähr­leis­ten.  Hohe Drü­cke, wie sie bei hydrau­li­schen Anwen­dun­gen vor­kom­men, sind zudem eine beson­de­re Her­aus­for­de­rung. Um auch die­se zu meis­ten, hat SMC den neu­en digi­ta­len Druck­schal­ter der Seri­en ISE78G/79S ent­wi­ckelt, der bei flüs­si­gen Medi­en für Druck­mes­sun­gen von 16 MPa (ISE78G) bezie­hungs­wei­se bis zu maxi­mal 50 MPa (ISE79S) geeig­net ist. Dane­ben über­zeugt die Lösung unter ande­rem mit schnel­len Schalt­zei­ten, Kom­pa­ti­bi­li­tät zu IO-Link, lie­fert dank 3‑teiligem Dis­play auf einen Blick umfas­sen­de Infor­ma­tio­nen, ist kom­pakt wie auch leicht kon­stru­iert und redu­ziert durch eine gerin­ge Leis­tungs­auf­nah­me sowie zusätz­li­che Ener­gie­spar­funk­ti­on den Energieverbrauch.

Ob für das Pres­sen oder bei Spritzguss‑, Werk­zeug- und Son­der­ma­schi­nen: Auch bei der Sta­tio­när­hy­drau­lik, bei der mit hohen Drü­cken gear­bei­tet wird, sind prä­zi­se Druck­mes­sun­gen für zuver­läs­si­ge auto­ma­ti­sier­te Anwen­dun­gen unver­zicht­bar. Damit Kon­struk­teu­ren für eine Viel­zahl an Anwen­dun­gen eine opti­ma­le Lösung bereit­steht, hat SMC die digi­ta­len Druck­schal­ter der Seri­en ISE7# um die Seri­en ISE78G/79S erwei­tert. Der Auto­ma­ti­sie­rungs­spe­zia­list bie­tet damit eine IO-Link-kom­pa­ti­ble Lösung an, die unter ande­rem ener­gie­spa­rend, kom­pakt und leicht ist, Mes­sun­gen von bis zu 50 MPa ermög­licht und über ein umfas­sen­des und über­sicht­li­ches Dis­play verfügt.

Ener­gie­spa­ren­der Über­blick zahl­rei­cher Messwerte

Die neu­en Seri­en ISE78G/79S sind ein wei­te­rer Schritt in Rich­tung nach­hal­ti­ge Pro­duk­ti­on. So liegt die Leis­tungs­auf­nah­me bei 35 mA oder weni­ger und kann durch eine vor­han­de­ne Ener­gie­spar­funk­ti­on sogar noch zusätz­lich ver­rin­gert wer­den. Zudem sind die Druck­schal­ter mit einer Abmes­sung von 34 x 80,4 Mil­li­me­ter und einem Gewicht von maxi­mal 181 Gramm bei ISE78G bezie­hungs­wei­se 141 g bei ISE79S (jeweils mit Anschluss G1/4) ide­al zur Kon­struk­ti­on von kom­pak­ten und leich­ten Maschi­nen geeig­net – ein wei­te­rer Vor­teil, um Kos­ten zu sen­ken und Res­sour­cen zu schonen.

Wäh­rend sich das platz­spa­ren­de Design in beson­ders schwer zugäng­li­che Anwen­dun­gen ein­brin­gen lässt, ermög­li­chen zeit­gleich der Schwenk­me­cha­nis­mus der Ein­heit um 336 Grad sowie das abge­win­kel­te Dis­play eine gute Sicht auf die ange­zeig­ten Mess­wer­te. Neben dem all­ge­mei­nen Mess­wert auf dem Haupt­bild­schirm kön­nen auf dem Teil­bild­schirm wahl­wei­se zwei der fol­gen­den Para­me­ter ange­zeigt wer­den: Soll­wert (Grenz­wert), Hys­te­re­se­wert, Ver­zö­ge­rungs­zeit und Höchst- sowie Tiefst­wert. Somit erhal­ten Anwen­der einen gleich­zei­ti­gen Ein­blick auf 3 ver­schie­de­ne Para­me­ter. Der ein­ge­bau­te per­sis­ten­te Höchst-/Tiefst­wert­spei­cher ermög­licht außer­dem, dass selbst bei einer Unter­bre­chung der Strom­ver­sor­gung die Höchst- und Tiefst­wer­te gespei­chert und zusam­men mit dem Ist­wert ange­zeigt wer­den kön­nen – ein Plus­punkt in Sachen Prozesssicherheit.

Leis­tungs-Cham­pion für viel­fäl­ti­ge Anwendungen

Die für Medi­en wie Hydrau­lik­öl, Was­ser, Kühl- und Schmier­mit­tel, Emul­sio­nen und Alko­hol geeig­ne­ten Seri­en ISE78G/79S sind für einen maxi­ma­len Mess­be­reich von 16 MPa (ISE78G) und bis zu 50 MPa (ISE79S) aus­ge­legt. Sie rea­li­sie­ren damit ein brei­tes Ein­satz­ge­biet von hydrau­li­schen Anwen­dun­gen im Hoch­druck­be­reich. Zudem las­sen sie sich durch ihre graue Kenn­zeich­nung sehr leicht von den blau gekenn­zeich­ne­ten Seri­en ISE70/71 für Druck­luft­mes­sun­gen unter­schei­den, was die Ver­wechs­lungs­ge­fahr verringert.

Dank der Schalt­zei­ten von nur 2 ms oder weni­ger (mit Anti-Chat­ter-Funk­ti­on von 0 bis 60 Sekun­den) sind schnel­le­re Pro­zess­ab­läu­fe und damit kür­ze­re Takt­zei­ten mög­lich, wodurch höhe­re Aus­brin­gungs­men­gen rea­li­sier­bar sind. Zudem sind die Seri­en ISE78G/79S durch die Schutz­art IP67 auch in her­aus­for­dern­den Umge­bungs­be­rei­chen ein­satz­fä­hig, was das Anwen­dungs­port­fo­lio zusätz­lich ver­grö­ßert. Auch in Sachen Anschluss- und Kom­mu­ni­ka­ti­ons­fä­hig­keit über­zeu­gen die digi­ta­len Druck­schal­ter: So sind die­se durch­weg mit IO-Link zur Anbin­dung an über­ge­ord­ne­te Feld­bus­sys­te­me oder eine SPS aus­ge­rüs­tet und ermög­li­chen neben der Anzei­ge des Betriebs- und Gerä­te­sta­tus auch die Fern­über­wa­chung sowie ‑steue­rung – opti­mal für Indus­trie 4.0‑Anwendungen. Wahl­wei­se las­sen sie sich aber eben­falls über einen NPN/PNP-Schalt­aus­gang mit M12-Anschluss verbinden.
