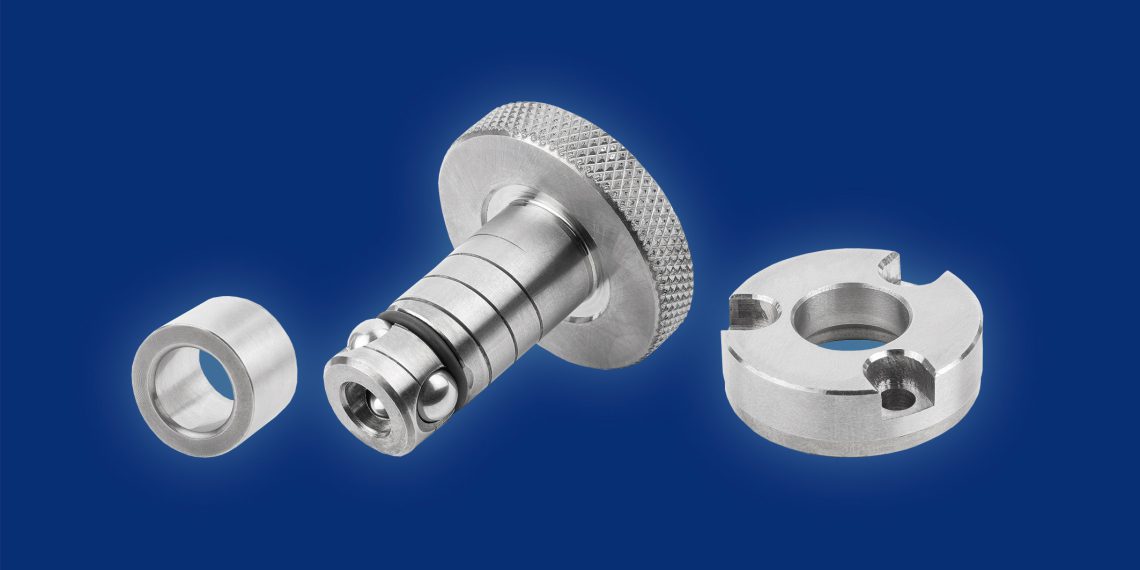

Posi­tio­nie­ren und Span­nen auch in rau­en Umgebungsbedingungen

Das Hein­rich Kipp Werk hat das raf­fi­nier­te Posi­tio­nier- und Spann­sys­tem Ball lock um eine Edel­stahl­aus­füh­rung ergänzt. Mit dem Sor­ti­ment las­sen sich Maschi­nen­rüst­zei­ten im Ver­gleich zu her­kömm­li­chen Metho­den um ein Viel­fa­ches ver­kür­zen, ohne Kom­pro­mis­se bei der Genau­ig­keit zu machen. Der kor­ro­si­ons­be­stän­di­ge Werk­stoff Edel­stahl 1.4542 ermög­licht den Ein­satz des bewähr­ten Sys­tems auch in rau­en oder rei­ni­gungs­in­ten­si­ven Umgebungen.

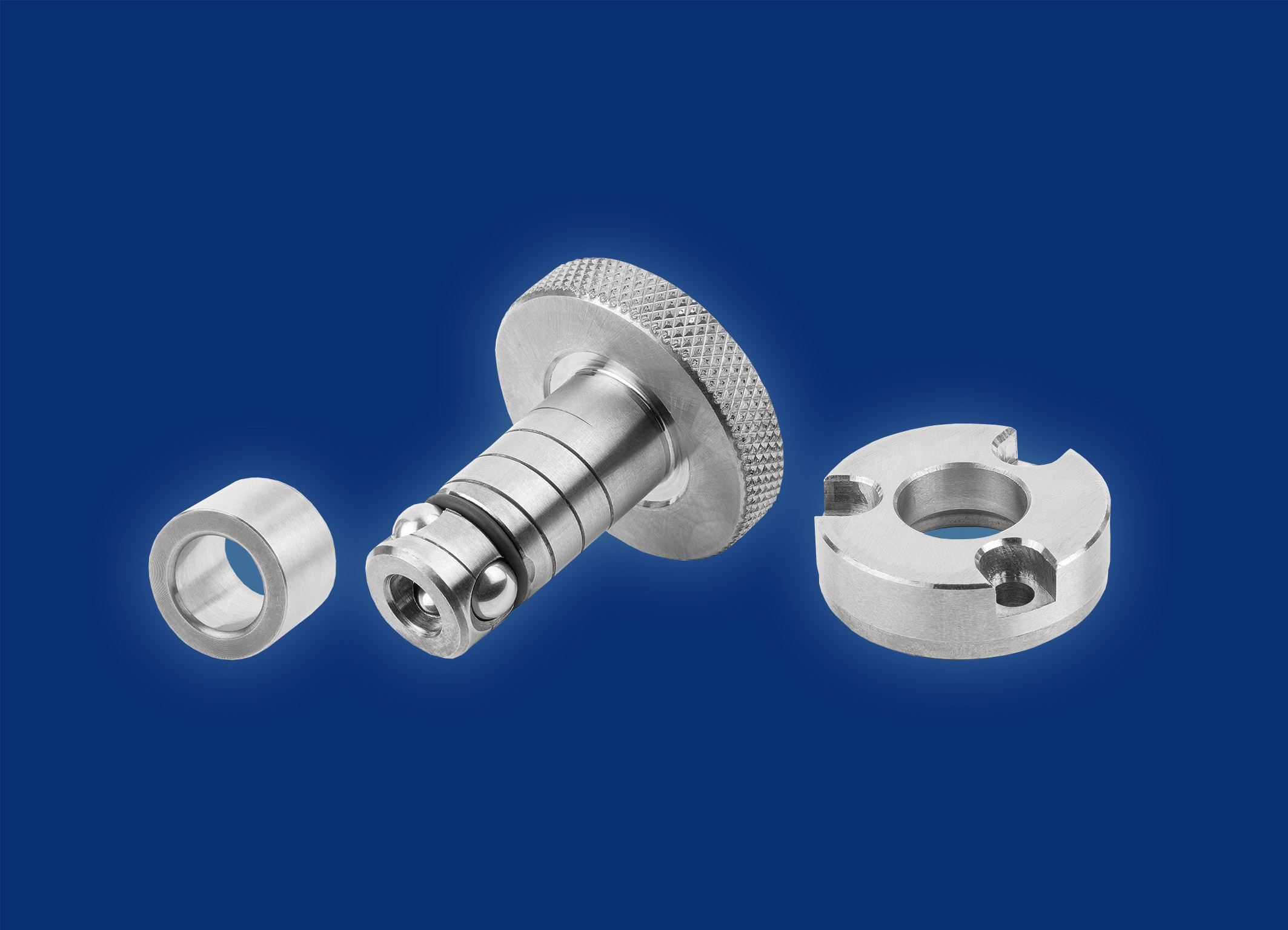

Das neue Edel­stahl­mo­dell ergänzt die bestehen­den Ball lock Posi­tio­nier­bol­zen und Buch­sen aus Stahl – die Anwen­dung bestimmt den Werk­stoff. Egal in wel­cher Aus­füh­rung: Das Posi­tio­nier- und Spann­sys­tem BALL lock ist die idea­le Wahl, wenn Plat­ten, Werk­stü­cke oder Vor­rich­tun­gen auf dem Maschi­nen­tisch befes­tigt bzw. zen­triert wer­den sol­len. Es besteht aus einem Posi­tio­nier­zy­lin­der sowie einer Zen­trier- und einer Auf­nah­me­buch­se. Die Zen­trier­buch­se befin­det sich in der Wech­sel­plat­te und die Auf­nah­me­buch­se bei­spiels­wei­se im Maschi­nen­tisch. Der Posi­tio­nier­bol­zen dient dem pass­ge­nau­en Fixie­ren der Tei­le: Durch ein ein­fa­ches Anzie­hen der Spann­schrau­be wird er mit­tels der im Schaft inte­grier­ten Kugeln in der Auf­nah­me­buch­se zen­triert und gleich­zei­tig gespannt.
Die Bestand­tei­le des aus­ge­klü­gel­ten Null­punkt-Spann­sys­tems sind bei Kipp ein­zeln ab Lager erhält­lich – der Kun­de kauft somit nur, was er wirk­lich braucht. Die Posi­tio­nier­zy­lin­der sind in sie­ben Durch­mes­sern von 13–50 mm und ver­schie­de­nen Län­gen ver­füg­bar. Die Lösung ist jedoch nicht nur ein­fach und kos­ten­güns­tig, son­dern auch prä­zi­se: Die Posi­tio­nier­zy­lin­der punk­ten mit einer Wie­der­hol­ge­nau­ig­keit von bis zu ± 0,013 mm.
