Pneu­ma­ti­sche Schwenk­an­trie­be bis 180°

4. Oktober 2023
in Antriebstechnik & Mechanik, Fokus
0 0
Pneu­ma­ti­sche Schwenk­an­trie­be bis 180°

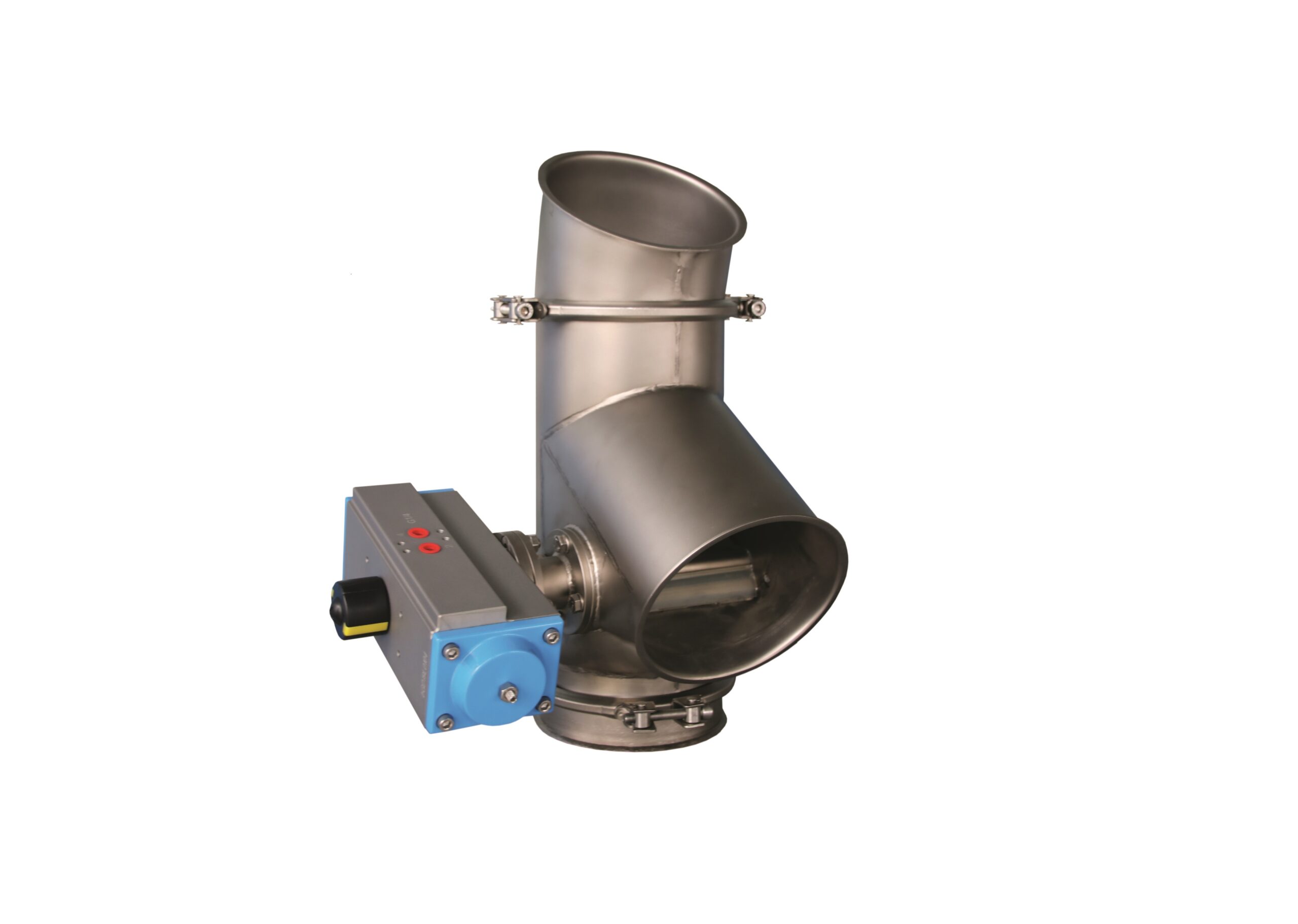

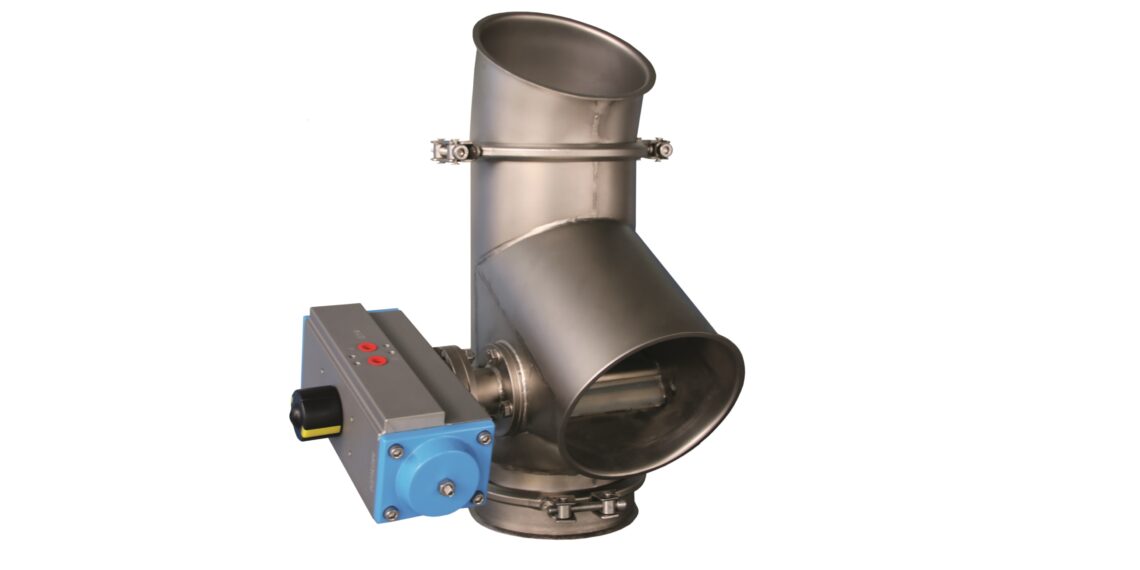

Die Antriebs­se­rie bar-agturn mit Win­kel­er­wei­te­rung bis 180 Grad ist für Arma­tu­ren ein­setz­bar, die einen Arbeits­be­reich jen­seits der Öff­nungs­win­kel von 90 Grad haben, wie zum Bei­spiel 3‑We­ge-Arma­tu­ren, Rohr­wei­chen oder Klapp­käs­ten bei Anwen­dun­gen der Indus­trie, im Schütt­gut-Hand­ling und Was­ser-Behand­lung bei

  • Sys­tem- und Armaturenherstellern
  • Pum­pen- und Gebläse-Herstellern
  • Anla­gen­bau­er



Ein typi­scher Pro­zess ist der Ein­satz einer Absperr­klap­pe zum Dros­seln, die nie kom­plett schlie­ßen darf, son­dern min­des­tens um 10 bis 15 Grad für den Erhalt der Pum­pen­funk­ti­on geöff­net blei­ben muss. Not­wen­dig ist die erwei­ter­te End­la­gen­ein­stel­lung auch bei 3‑We­ge-Arma­tu­ren des Y‑Typs. Trotz unter­schied­li­chen Wei­chen­for­men kann das glei­che Antriebs­mo­dell auf­ge­baut und indi­vi­du­ell an die Abgangs­win­kel ein­ge­stellt werden.



Eine opti­ma­le Jus­tie­rung der Arma­tur erfolgt beim bar-agturn mit Hil­fe einer neu ent­wi­ckel­ten, patent­ge­schütz­ten Ein­stell­no­cke sowie je einer Ein­stell­schrau­be für die End­la­gen­ein­stel­lung. Mit die­ser Nocke wur­de der Ein­stell­be­reich erheb­lich erwei­tert. Der Stell­win­kel des Antriebs kann nun bis zu 20 Grad vor der jewei­li­gen nomi­nel­len End­la­ge begrenzt wer­den. Zudem ist durch die beson­de­re Form der Ein­stell­no­cke sicher­ge­stellt, dass bei jedem ein­ge­stell­ten Win­kel der opti­ma­le Druck­punkt auf die Ein­stell­schrau­be aus­ge­übt wird. Quer­kräf­te, wel­che die Schrau­be beschä­di­gen könn­ten, sind so ausgeschlossen.



Die­ses Zusam­men­spiel ermög­licht eine genaue Abstim­mung auf den Pro­duk­ti­ons­pro­zess, wodurch Aus­fall­zei­ten ver­mie­den wer­den. Ohne stän­di­ges Nach­jus­tie­ren und Kon­trol­lie­ren wäh­rend der Ein­stel­lung ent­steht eine erheb­li­che Zeit­er­spar­nis. Die Arma­tu­ren wer­den geschont, da ein Ver­ba­cken des Medi­ums ver­hin­dert wird und ein gegen den Pro­zess­strom gerich­te­tes Öff­nen nicht nötig ist. Ein wei­te­rer posi­ti­ver Aspekt ist der gerin­ge­re Ver­lust in den Char­gen durch fort­lau­fen­de Pro­zes­se.



Jeder gewünsch­te Schwenk­win­kel zwi­schen 90 und 180 Grad lässt sich mit den varia­blen Ein­stell­mög­lich­kei­ten pass­ge­nau auf ein­zel­ne Arma­tu­ren ein­stel­len und erhöht die Ver­füg­bar­keit in der Appli­ka­ti­on. Die gerin­ge­re Vari­an­ten­viel­falt redu­ziert die Lager­hal­tung. Dabei garan­tie­ren die SIL 3 zer­ti­fi­zier­ten Antrie­be erhöh­te Aus­fall­si­cher­heit von indus­tri­el­len Anla­gen.

PDF-Download
Tags: barSchwenkantrieb
Bedienung: Wischen oder Klick auf Pfeile

    Haben Sie Interesse an dem Produkt oder der Dienstleistung?

    Gerne helfen wir Ihnen mit dem Anbieter in Kontakt zu treten.

    TeilenTeilenTweetSendenSenden
