Par­ti­kel­zäh­ler mit inte­grier­tem Ver­dün­nungs­sys­tem für die Ana­ly­se von Flüssigkeiten

Spe­zi­ell für die sta­tio­nä­re Online-Mes­sung von dunk­len Flüs­sig­kei­ten hat PAMAS einen neu­en Par­ti­kel­zäh­ler ent­wi­ckelt: Der Online-Par­ti­kel­zäh­ler PAMAS S50DP ver­fügt über ein inte­grier­tes Ver­dün­nungs­sys­tem, das dunk­le Pro­ben­flüs­sig­kei­ten vor der Mes­sung auto­ma­tisch ver­dünnt und auf die­se Wei­se den Trü­bungs­grad reduziert.

Die Rein­heit von Betriebs­flüs­sig­kei­ten (z.B. Öl, Was­ser oder Treib­stoff) kann durch opti­sche Par­ti­kel­ana­ly­se fest­ge­stellt wer­den. Mit einem auto­ma­ti­schen Par­ti­kel­zäh­ler wer­den die ent­hal­te­nen Schmutz­par­ti­kel detek­tiert und aus­ge­mes­sen. Opti­sche Par­ti­kel­zäh­ler arbei­ten mit Licht. Die Licht­quel­le strahlt bei die­sen Ana­ly­se­ver­fah­ren durch die Flüs­sig­keit. Die Licht­wel­len wer­den beim Auf­tref­fen auf die in der Mess­zel­le befind­li­chen Par­ti­kel bei­spiels­wei­se abge­lenkt oder absor­biert. Aus der dabei ent­ste­hen­den Ver­än­de­rung kön­nen mit Hil­fe eines zuvor kali­brier­ten Zähl­ap­pa­ra­tes Infor­ma­tio­nen über den Par­ti­kel­ge­halt der Flüs­sig­keit gewon­nen wer­den. Das Mess­ergeb­nis infor­miert über die Par­ti­kel­an­zahl pro Mil­li­li­ter und über die Grö­ße jedes ein­zel­nen Partikels.

Die­ses Ver­fah­ren hat sei­ne Gren­zen, wenn die Flüs­sig­keit zum Bei­spiel so dun­kel ist, dass der Sen­sor kei­nen Laser­strahl durch das Medi­um schi­cken kann. Um die Mes­sung den­noch durch­füh­ren zu kön­nen, muss die Absorp­ti­on der Pro­ben­flüs­sig­keit zuvor redu­ziert wer­den. Eben­falls pro­ble­ma­tisch sind Pro­ben­flüs­sig­kei­ten, deren Ver­schmut­zungs­grad die zuläs­si­ge Maxi­mal­kon­zen­tra­ti­on des Par­ti­kel­sen­sors weit über­schrei­tet, Flüs­sig­kei­ten, die nicht gelös­te Zusät­ze ent­hal­ten, oder Pro­ben, deren Vis­ko­si­tät zu hoch für eine sach­ge­rech­te Mes­sung ist. Eine Ver­dün­nung mit einem Verdünnungs­mittel hilft in sol­chen Fäl­len, ver­läss­li­che Mess­ergeb­nis­se zu erhal­ten. Bei der Labor­mes­sung kann die Ver­dün­nung auf ein­fa­che Wei­se manu­ell vor­ge­nom­men wer­den. Wenn Betriebs­flüs­sig­kei­ten jedoch online gemes­sen wer­den sol­len, wird ein Online-Par­ti­kel­zäh­ler direkt in der Anla­ge (z.B. Hydrau­lik­an­la­ge, Schmieröl­sys­tem, Treib­stoff­tank) sta­tio­när inte­griert. Die Pro­ben­flüs­sig­keit wird durch einen Bypass aus der Anla­ge abgezweigt.

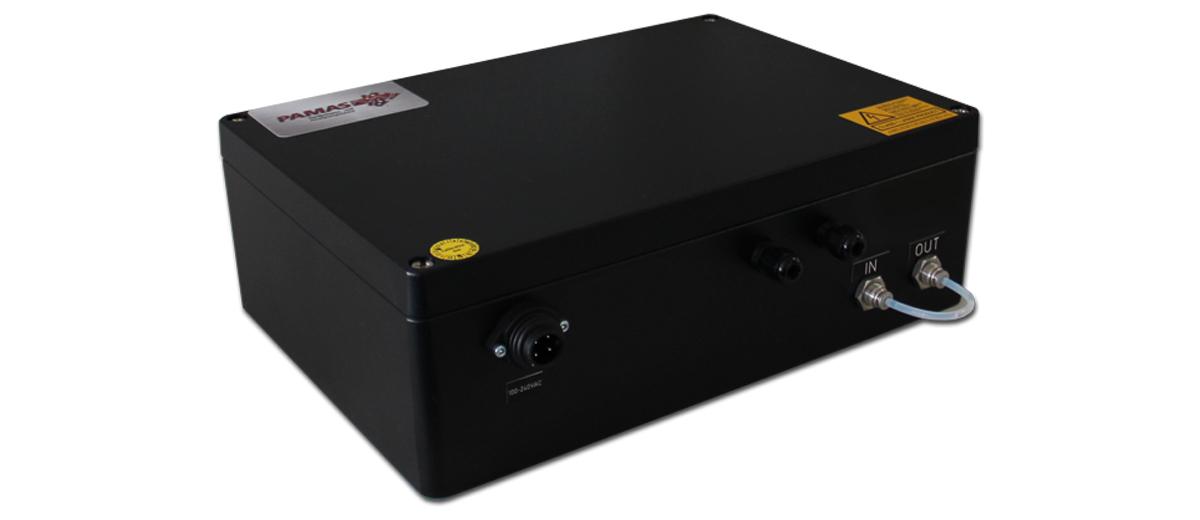

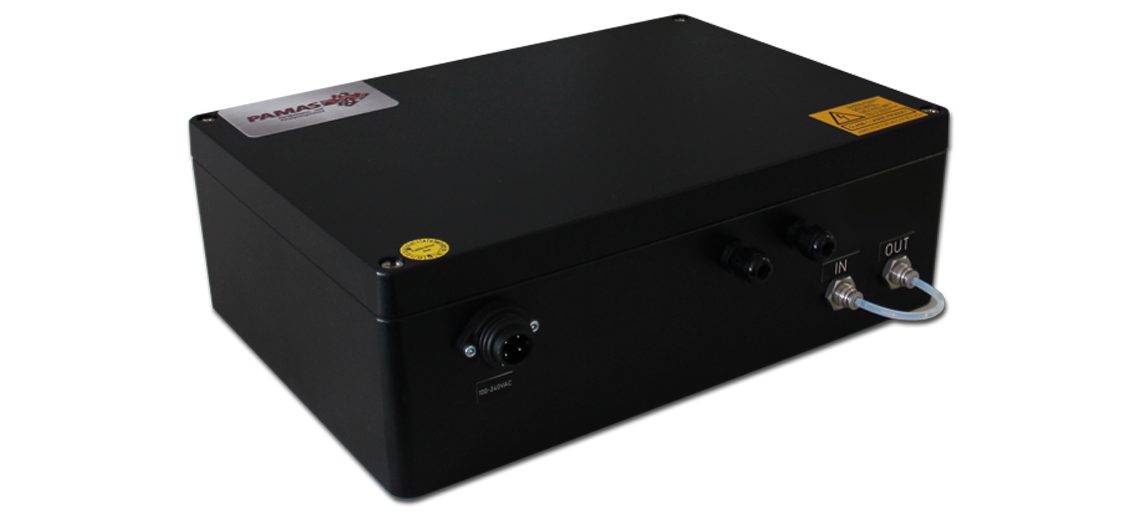

Um Anwen­dern von fest instal­lier­ten Par­ti­kel­zäh­lern die Online-Mes­sung von oben genann­ten pro­ble­ma­ti­schen Flüs­sig­kei­ten zu ermög­li­chen, hat PAMAS einen neu­en Online-Par­ti­kel­zäh­ler ent­wi­ckelt: Der Online-Par­ti­kel­zäh­ler PAMAS S50DP ver­fügt über ein inte­griertes Verdünnungs­system, das der Pro­be kon­ti­nu­ier­lich eine zuvor defi­nier­te Men­ge eines Ver­dün­nungs­mit­tels zumischt. Durch den inne­ren Auf­bau wer­den die Pro­ben­flüs­sig­keit und das Ver­dün­nungs­mit­tel vor der Mes­sung gründ­lich ver­mischt. Auf die­se Wei­se wird eine gute Homo­ge­ni­tät erzielt und die Mess­ergeb­nis­se blei­ben verlässlich.
