Opto­sen­so­rik im Fokus

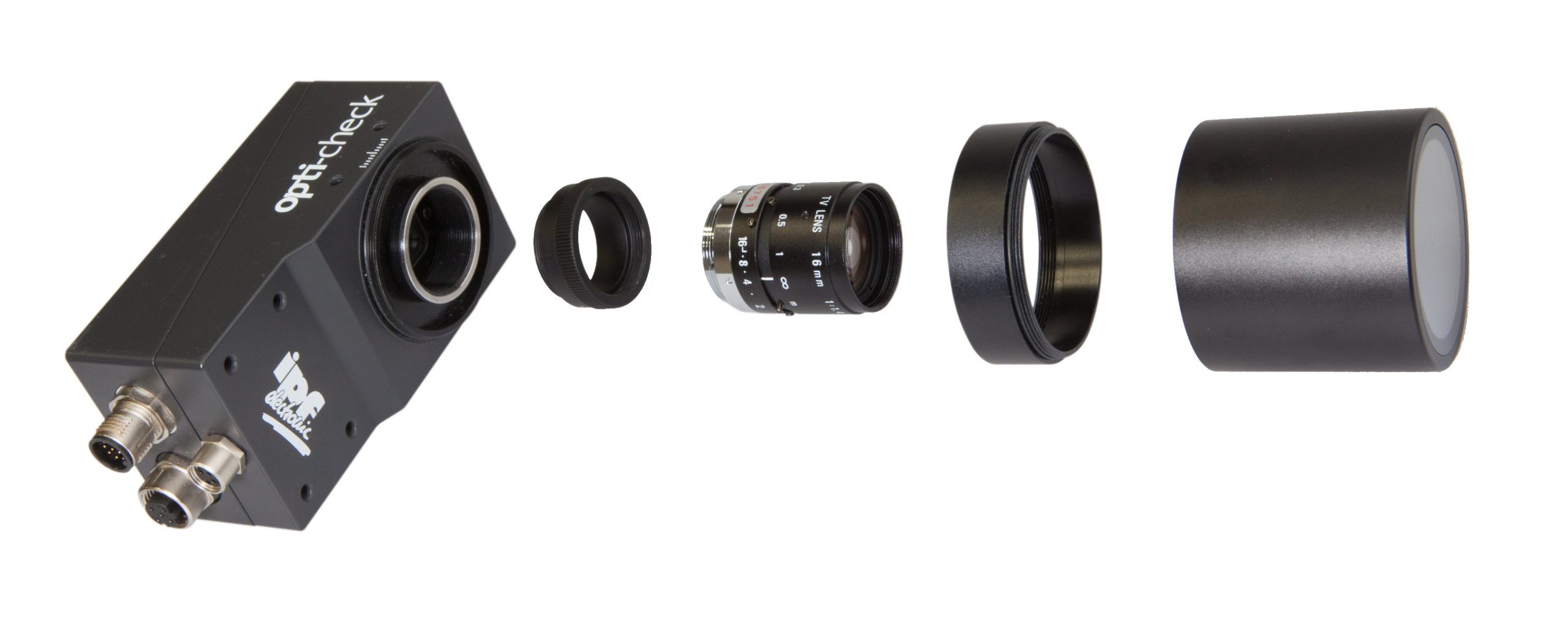

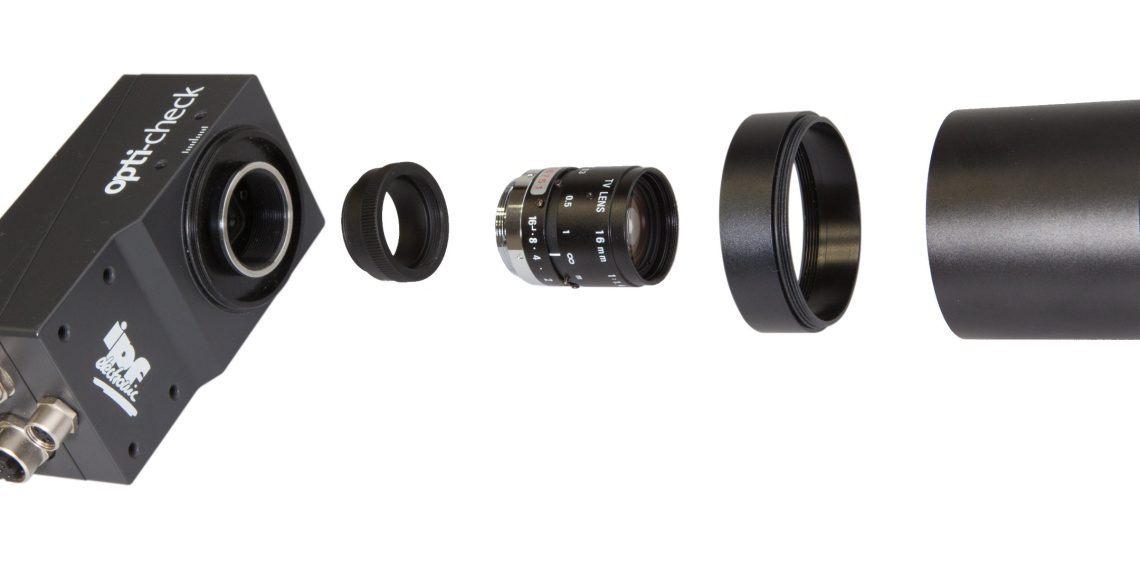

Die Kame­ra­sen­so­ren der Serie OC53 (Opti­Check) mit C‑Mount-Anschluss von ipf elec­tro­nic brin­gen nun auch Far­be mit in die Bewer­tung. Die neu­en Lösun­gen OC539820 (Auf­lö­sung 640 x 480 Pixel) und OC539821 (Auf­lö­sung 1280 x 960 Pixel) bie­ten neben den bekann­ten Prüf­funk­tio­nen und Werk­zeu­gen jetzt auch die Mög­lich­keit, Farb­be­stim­mun­gen und Farb­anord­nun­gen vor­zu­neh­men, wodurch sich die Gerä­te noch fle­xi­bler ein­set­zen las­sen. Bei­de neu­en Kame­ra­sen­so­ren ver­fü­gen über ein Alu­mi­ni­um­ge­häu­se (Schutz­klas­se IP67) mit optio­na­lem Objek­tiv­schutz­ge­häu­se und kön­nen in einem Tem­pe­ra­tur­be­reich von + 5°C bis +50 °C ein­ge­setzt wer­den. Dar­über hin­aus sind die Gerä­te gemäß IEC 60068–2‑6 und IEC 60068–2‑64 vibra­ti­ons­fest sowie schock­fest (IEC 60068–2‑27).

Kos­ten­lo­se Soft­ware zur Brenn­wei­ten­be­rech­nung Im Zusam­men­hang mit dem Ein­satz von Kame­ra­sen­so­ren stellt sich in der Pra­xis häu­fi­ger die Fra­ge, wel­cher Sen­sor bzw. wel­ches Objek­tiv sich für eine ganz spe­zi­fi­sche Anwen­dung eig­net. Eine Ant­wort hier­auf kann die „Opti­Check Tool­box“ geben, eine von ipf elec­tro­nic für Kame­ra­sen­so­ren der Serie OC53 (sowohl Kom­pakt­ge­rä­te mit fest ver­bau­tem Objek­tiv als auch Gerä­te mit C‑Mount-Anschluss) ent­wi­ckel­te Soft­ware. Nach Ein­ga­be von nur weni­gen Para­me­tern, wie Ent­fer­nung des Sen­sors zum Prüf­ob­jekt, Grö­ße des benö­tig­ten Sicht­fel­des in x- und y‑Richtung sowie der not­wen­di­gen Auf­lö­sung in Pixel pro Mil­li­me­ter, macht die schlan­ke Soft­ware­an­wen­dung nicht nur Vor­schlä­ge für Lösun­gen mit der pas­sen­den Brenn­wei­te, son­dern gibt auch anwen­dungs­spe­zi­fi­sche Emp­feh­lun­gen zum Zube­hör. Mehr noch: Ist es z. B. in einem spe­zi­el­len Ein­satz­fall not­wen­dig, den Abstand zum Bild­auf­neh­mer des Kame­ra­sen­sors zu ver­grö­ßern, zeigt „Opti­Check Tool­box“ die erfor­der­li­che Anzahl an Zwi­schen­rin­gen für das Objek­tiv an, um die soge­nann­te Nahein­stell­gren­ze des Gerä­tes (Min­dest­ab­stand zu einem Objekt) vari­ie­ren zu kön­nen. Die kos­ten­lo­se Soft­ware „Opti­Check Tool­box“ steht ab sofort für den Down­load auf der Inter­net­sei­te von ipf elec­tro­nic bereit.

Kom­pak­ter Laser­tas­ter mit Hintergrundausblendung

Ab sofort ver­füg­bar ist eben­falls der opti­sche Tas­ter PT120320 mit Hin­ter­grund­aus­blen­dung in Bau­grö­ße M12, der wäh­rend der SPS, IPC, DRIVES auf dem Stand des Sen­sor­spe­zia­lis­ten zu sehen sein wird. Die Hin­ter­grund­aus­blen­dung erfolgt nach dem Time-of-Flight-Prin­zip, einem Lauf­zeit­ver­fah­ren zur Distanz­mes­sung. Die Ent­fer­nung zu einem Objekt wird hier­bei über die Lauf­zeit eines Licht­im­pul­ses bestimmt, der vom Sen­sor­sen­der aus­ge­sen­det, vom zu erken­nen­den Objekt reflek­tiert und dann vom Sen­sor­emp­fän­ger erfasst wird. Der ent­schei­den­de Vor­teil: Die Reich­wei­te respek­ti­ve der Schalt­ab­stand des kom­pak­ten PT120320 von maxi­mal 150mm ist wei­test­ge­hend unab­hän­gig von den Refle­xi­ons­ei­gen­schaf­ten einer zu detek­tie­ren­den Objekt­ober­flä­che, wodurch bspw. auch dunk­le Objek­te auf sehr hel­len Hin­ter­grün­den äußerst gut erfasst wer­den kön­nen. Die Ein­stel­lung des opti­schen Tas­ters erfolgt mit­tels Tea­ch­ver­fah­ren über einen Anschluss des Steck­ver­bin­ders, wobei sowohl eine Schalt­punkt- als auch Fens­ter­funk­ti­on zur Ver­fü­gung steht. Außer­dem kann hier­über auch das Schlie­ßer- oder Öff­ner­ver­hal­ten des Signal­aus­gangs gewählt werden.
