Neu­ent­wick­lun­gen für die Kommunikation

Die inno­va­ti­ve Sicher­heits­tech­nik ist in der auto­ma­ti­sier­ten Fer­ti­gung rele­vant, um Mensch, Maschi­ne und Pro­zes­se sicher zu schütz­ten und den heu­ti­gen Kom­mu­ni­ka­ti­ons­an­for­de­run­gen zu ent­spre­chen. Unter dem Leit­mo­tiv „Smart Safe­ty“ prä­sen­tiert Euch­ner auf der auto­ma­ti­ca in Hal­le 4 an Stand 302 sei­ne jüngs­ten Neu­ent­wick­lun­gen für die Kom­mu­ni­ka­ti­on über IO-Link, über AS‑i Safe­ty at Work und über die gän­gi­gen Feld­bus­sys­te­me. Zu den Mes­se-High­lights zählt der CTS und das Tür­schutz­sys­tem MGB2 Modu­lar, das jetzt auch für die Anbin­dung an EtherCAT/ FSoE und Ether­CAT P/ FSoE erhält­lich ist. Das Unter­neh­men zeigt anhand von Bei­spie­len, wel­che Vor­tei­le die Nut­zung von IO-Link in der indus­tri­el­len Sicher­heits­tech­nik mit sich brin­gen kann. Das Exper­ten­team für Maschi­nen­si­cher­heit von Euch­ner Safe­ty Ser­vices infor­miert Besu­cher außer­dem über das brei­te Port­fo­lio an Ser­vice- und Engi­nee­ring-Dienst­leis­tun­gen für Maschi­nen­her­stel­ler und ‑betrei­ber.

One fits all – der kom­pak­te und fle­xi­ble Sicher­heits­schal­ter CTS

Zu den jüngs­ten Ent­wick­lun­gen bei den trans­pon­der­co­dier­ten Sicher­heits­zu­hal­tun­gen zählt der Sicher­heits­schal­ter CTS. Dank sei­ner gerin­gen Abmes­sun­gen (135 x 31 x 31 Mil­li­me­ter), einer hohen Zuhal­te­kraft von maxi­mal 3900 New­ton und sei­ner fle­xi­blen Ein­bau­op­tio­nen lässt sich der Schal­ter viel­sei­tig ein­set­zen. Der CTS ver­fügt über drei mög­li­che Mon­ta­ge­aus­rich­tun­gen, sodass er Schwenk- und Schie­be­tü­ren absi­chern kann. Eine Fluch­tent­rie­ge­lung ist jeder­zeit nach­rüst­bar. Als trans­pon­der­co­dier­ter Sicher­heits­schal­ter mit Zuhal­tung ver­fügt er über ein hohes Sicherheitsniveau.

Mit der „Flex­Func­tion“ ver­eint der CTS zudem ver­schie­de­ne Funk­tio­nen in einem Gerät, die sonst nur in ein­zel­nen Vari­an­ten zu fin­den sind. Ob mit oder ohne Über­wa­chung der Zuhal­tung, ob hoch- oder nied­rig­co­dier­te Aus­wer­tung des Betä­ti­ger­codes – der CTS lässt Anwen­dern die Wahl. Die Funk­ti­ons­aus­wahl erfolgt über den ent­spre­chen­den Betä­ti­ger. Auch der CTS ver­fügt über ver­schie­de­ne Anschluss­mög­lich­kei­ten. In Kom­bi­na­ti­on mit einem Euch­ner-IO-Link Gate­way ist der CTS zudem kom­mu­ni­ka­ti­ons­fä­hig und damit nutz­bar für Industrie‑4.0‑Anwendungen.

Mit IO-Link in die Zukunft

Die Mög­lich­keit zur nicht-siche­ren Kom­mu­ni­ka­ti­on über IO-Link ist Stan­dard bei allen Smart-Safe­ty-Lösun­gen des Unter­neh­mens. Mit­hil­fe eines IO-Link Gate­ways las­sen sich Pro­zess- und Gerä­te­da­ten aus einem Sicher­heits­schal­ter aus­le­sen. Die Daten und Infor­ma­tio­nen wer­den in Echt­zeit an den IO-Link Mas­ter über­tra­gen, der die­se den unter­schied­li­chen Feld­bus­sys­te­men zur Ver­fü­gung stellt. Die Pro­zess­da­ten beinhal­ten alle Mel­de­si­gna­le, wie zum Bei­spiel Tür­stel­lung, Stel­lung der Zuhal­tung oder auch die Infor­ma­ti­on, ob ein Schal­ter dejus­tiert ist. Dar­über hin­aus kön­nen mit azy­kli­schen Diens­ten Umge­bungs­da­ten, wie zum Bei­spiel die Schal­ter­tem­pe­ra­tur oder die anlie­gen­de Span­nung, die Anzahl der Schalt­zy­klen sowie wei­te­re Wer­te abge­fragt wer­den. IO-Link-fähi­ge Kom­mu­ni­ka­ti­on trägt dazu bei, die Fle­xi­bi­li­tät und die Effi­zi­enz in der auto­ma­ti­sier­ten Fer­ti­gung zu erhö­hen. Gerä­te las­sen sich schnell instal­lie­ren und aus­tau­schen. Die Daten kön­nen vom Anwen­der effek­tiv für die prä­ven­ti­ve War­tung genutzt wer­den. Das Ergeb­nis: Die Maschi­nen­ver­füg­bar­keit wird erhöht und die Pro­duk­ti­vi­tät gesteigert.

MGB2 Modu­lar: Neue Ver­net­zungs­op­tio­nen für EtherCAT/ FSoE

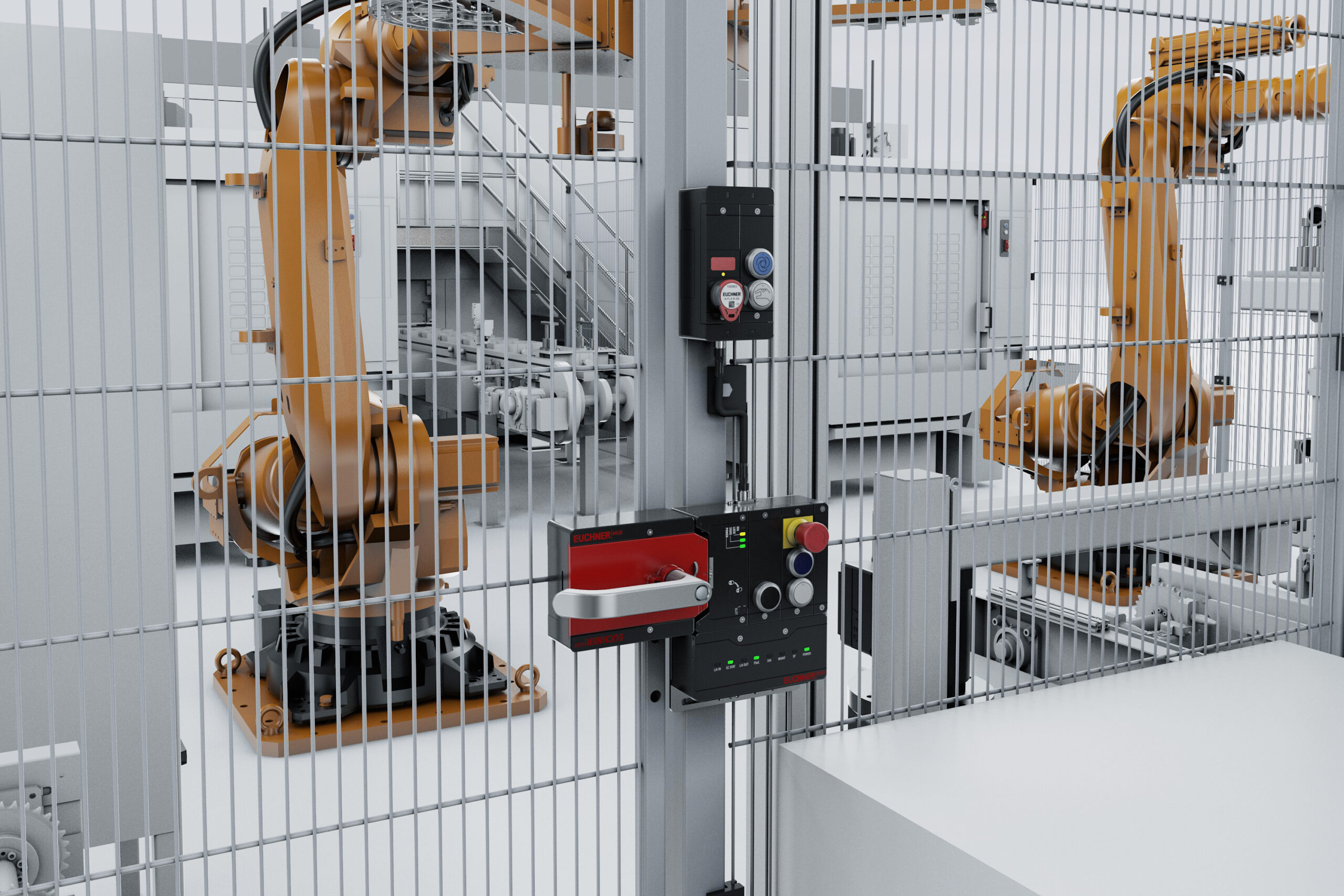

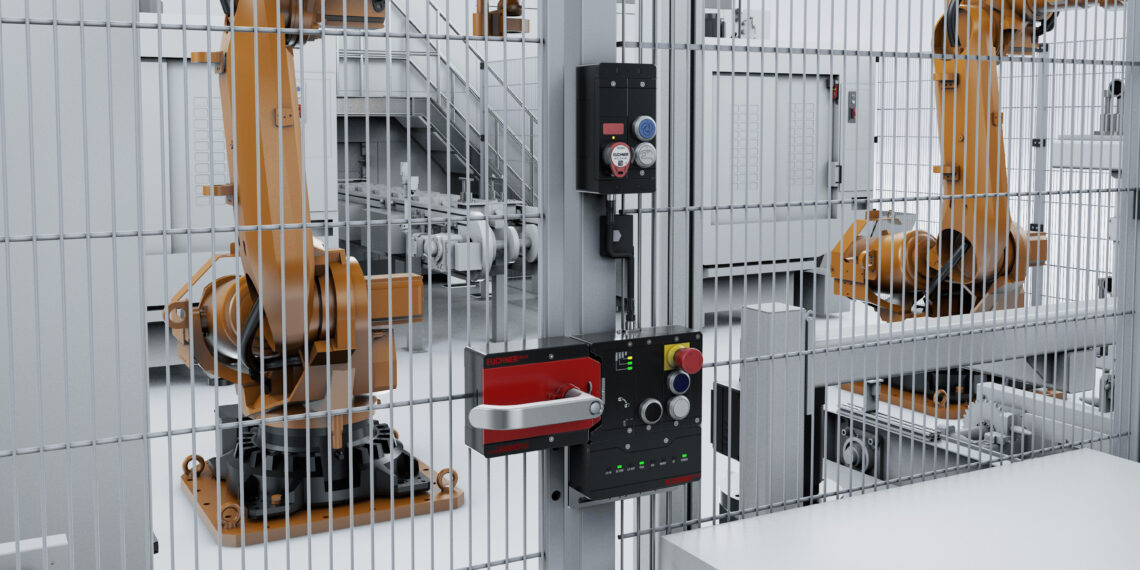

Die MGB2 Modu­lar sichert Zugän­ge in Schutz­tü­ren und Zäu­nen zu Gefah­ren­be­rei­chen in Maschi­nen und Anla­gen. Das Tür­schließ­sys­tem kommt bereits in vie­len Bran­chen zum Ein­satz. Anwen­der über­zeugt das Sys­tem durch den modu­la­ren Auf­bau und den hohen Indi­vi­dua­li­sie­rungs­grad. Dies zeigt sich auch in den vie­len Anbin­dungs­op­tio­nen: Neben dem Bus­pro­to­koll PROFINET/ PRO­FI­safe und Ether­CAT P/ FSoE steht Anwen­dern jetzt auch ein Bus­mo­dul MBM für den Anschluss an das siche­re EtherCAT/ FSoE zur Verfügung.

Kon­zi­piert als Bau­kas­ten besteht die MGB2 Modu­lar aus einem Zuhal­te­mo­dul, dar­in ent­hal­te­nen Sub­mo­du­len für Bedien- und Anzei­ge­ele­men­te sowie optio­na­len Erwei­te­rungs­mo­du­len. Für sei­ne Anbin­dung wählt der Anwen­der das Bus­mo­dul MBM dazu. Als Smart Devices lie­fern die ein­zel­nen Gerä­te vie­le Dia­gno­se­da­ten wie zum Bei­spiel Span­nung, Tem­pe­ra­tur oder Anzahl der Schaltzyklen.

Ein Neu­zu­gang in der MGB2-Welt ist das Sub­mo­dul mit dem siche­ren Schlüs­sel­sys­tem CKS2. Das Schlüs­sel­sys­tem CKS2 lässt sich zum Sper­ren und Star­ten von Maschi­nen und Anla­gen, zur Berech­ti­gungs­ver­ga­be für die Anwahl einer Betriebs­art oder als Schlüs­sel­trans­fer­sys­tem nut­zen. Durch den Ein­satz hoch­co­dier­ter RFID-Schlüs­sel gewähr­leis­tet das Sys­tem hohe Sicher­heit. Die Anbin­dung der MGB2 über Bus­sys­te­me gestat­tet die Über­wa­chung aller Schlüs­sel­auf­nah­men in der Gesamtsteuerung.

Con­sul­ting, Engi­nee­ring und Schu­lun­gen für die Maschinensicherheit

Euch­ner Safe­ty Ser­vices infor­miert auf der auto­ma­ti­ca über sein Port­fo­lio an Con­sul­ting- und Engi­nee­ring-Dienst­leis­tun­gen. Das Kom­pe­tenz­team unter­stützt Her­stel­ler und Betrei­ber in allen Lebens­pha­sen von Maschi­nen und Anla­gen dabei, die gesetz­li­chen Sicher­heits­an­for­de­run­gen zu erfül­len. Mit sei­nen Engi­nee­ring-Ser­vices kann das erfah­re­ne Team Kun­den als Kom­plett­an­bie­ter unter­stüt­zen – dies umfasst neben der Kon­zep­ti­on und Pla­nung auch die Umset­zung, also die Inte­gra­ti­on von sicher­heits­tech­ni­schen Lösun­gen. Ins­be­son­de­re Maschi­nen­be­trei­ber pro­fi­tie­ren damit von einem Rund­um­ser­vice bei Umbau­ten, Inte­gra­tio­nen und Retro­fit. Die Euch­ner Aka­de­mie bie­tet zudem Maschi­nen­her­stel­lern und ‑betrei­bern pra­xis­na­he Schu­lun­gen rund um das The­ma Maschi­nen­si­cher­heit, die von fach­lich aus­ge­wie­se­nen Exper­ten ent­wi­ckelt und beglei­tet werden.
