Die Norm EN 60079 regelt Anforderungen an die Konstruktion, Prüfung und Kennzeichnung von elektrischen Geräten und Ex-Bauteilen, die für die Verwendung in explosionsgefährdeten Bereichen bestimmt sind. Um flexiblen Ex-Schutz auf dem neusten Stand der Technik anzubieten, hat Bürkert ein modulares Spulen- und Ventilkonzept entwickelt, das alle aktuellen Anforderungen erfüllt und darüber hinaus zusätzliche Kundennutzen bietet.
Die Einfachheit, Modularität und große Bandbreite des neuen modularen Konzeptes für den Einsatz in Ex-Zonen ermöglichen es Kunden schnell und sicher eine passende Lösung für ihre Anwendung zu finden. Bereits 2014 stellte Bürkert mit einem neu konstruierten Kabelkopf mit Steckverbinder eine vorbildliche Ex-Schutz-Lösung vor, welche den in der Prozessindustrie weit verbreiteten, aber nicht mehr zeitgemäßen Stecker nach DIN EN 175301–803 ersetzt. Und jetzt, zwei Jahre später, sind auch eine vergossene Spule mit festem Kabelabgang und ein ex-geschützter Klemmenanschlusskasten verfügbar, mit denen sich alle Problemstellungen beim sicheren Anschluss von Magnetventilen in den Ex-Zonen 1 und 2 sowie 21 und 22 optimal lösen lassen.
Ein einzigartig flexibles Konzept
Das umfassende Spulenprogramm und die Vielzahl der elektrischen Anschlussmöglichkeiten bilden ein einzigartiges modulares Ex-Schutz-Konzept, aus dem der Anwender immer die optimale Lösung für seine individuellen Bedürfnisse und Anforderungen zusammenstellen kann.
Neuer Kabelkopf ermöglicht kostensparende Installation
Als erste Lösungsmöglichkeit für den Explosionsschutz entwickelte das Unternehmen den nach ATEX KAT 3 GD EN 60079 zugelassenen Kabelkopf mit fest angespritztem Kabel. Das Kabel widersteht weit höheren Auszugskräften als die in der ATEX geforderten 12 Kilogramm und bietet somit eine Lösung zum sicheren Anschluss aller Geräte in Zone 2 und 22, bei der insbesondere auf die „feste Verlegung“ bis zum Endgerät im Rohr oder im Kabelkanal verzichtet werden kann. Damit werden Zeit, Kosten und natürlich Material bei der Installation gespart.
Epoxidummantelte Spule für anspruchsvolle Bedingungen
Zudem hat das Unternehmen eine mit chemisch und thermisch hochbeständigem Epoxidharz ummantelte Magnetventilspule für den Einsatz in Bereichen mit besonders aggressiven Umgebungsbedingungen entwickelt. Sie ist in Schutzart IP65 (IP67) ausgeführt und kann Leistungen von zwei bis zwölf Watt liefern. Das auf Polyolefin basierende, chemisch hochbeständige und fest vergossene Anschlusskabel erfüllt neben den Ex-Anforderungen auch die Norm für den Einsatz auf Tankstellen.
Klemmenanschlusskasten bringt noch mehr Flexibilität

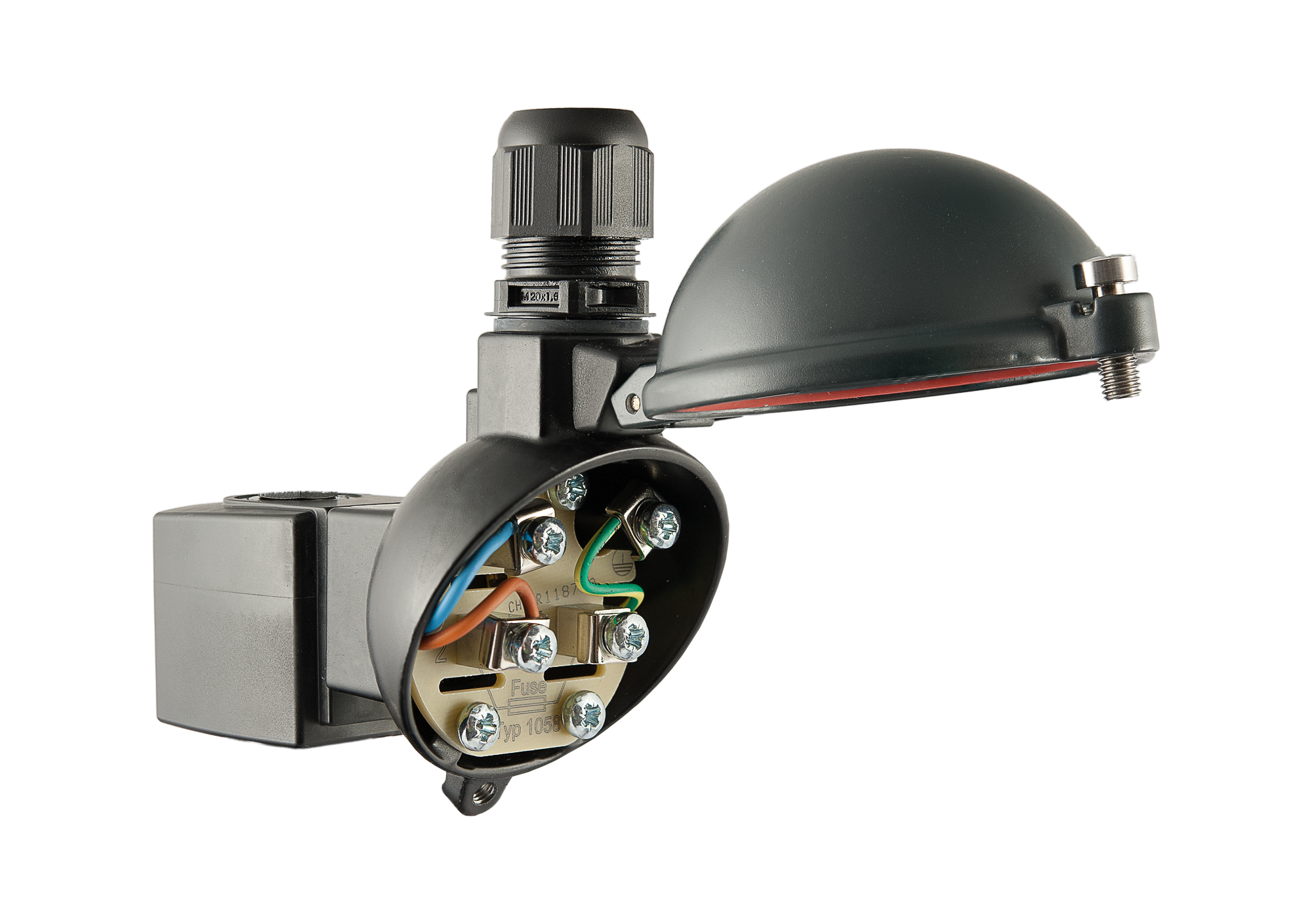

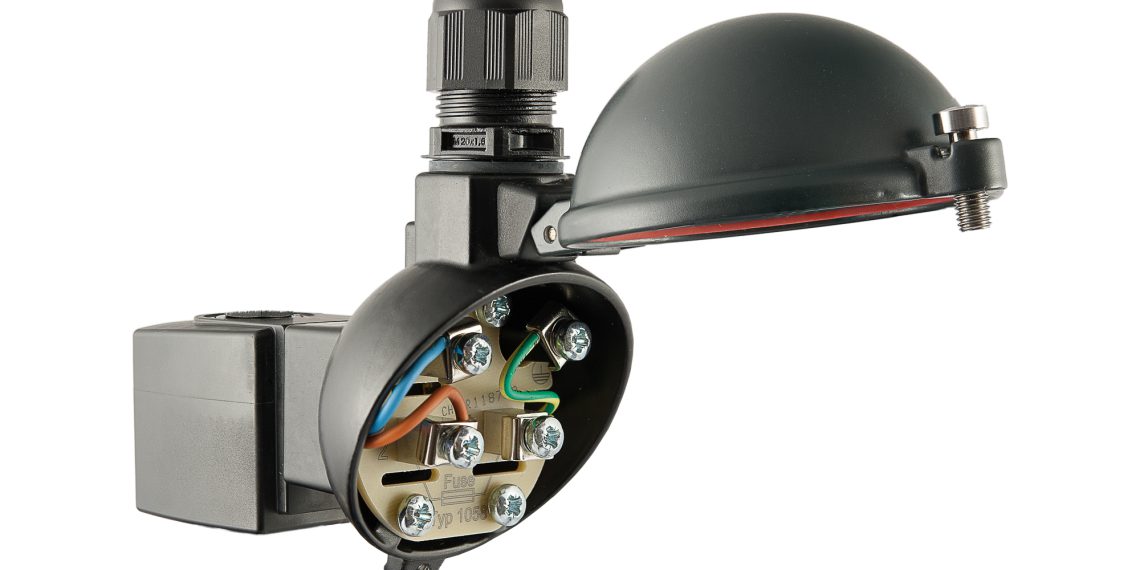

Der neue ex-geschützte Klemmenanschlusskasten vereint zeitgemäßen Ex-Schutz mit vereinfachter Handhabung und besticht durch einfache Installation und geringen Verkabelungsaufwand. Bei der Formgebung orientierte sich Bürkert an dem industriellen Design von Temperaturtransmitter und entwickelte diese bewährte Konstruktion in sehr durchdachten Details weiter. Die Relevanz und Akzeptanz dieses Gehäusekonzepts wurde durch frühzeitige Kundenbefragungen positiv abgesichert um eine optimale Funktionalität bei den Prozessen der Kunden zu gewährleisten.
Robustes Metallgehäuse
Das hochwertige Aludruckgussgehäuse übersteht im Schlagtest die Einwirkung von sieben Joule aus drei Richtungen und wurde zusätzlich mit einem hochbeständigen Polyesterharz beschichtet welcher einen weiten Umgebungstemperaturbereich von ‑40°C bis +60°C zulässt. Abgedichtet wird das Ganze durch eine elastische, UV-geschützte Silikondichtung, welche die Schutzart IP65 garantiert.
Optimierte Form mit vielen Kundennutzen
Dank der runden Form und den somit optimalen Kräfteverhältnissen kann der Klemmenanschlusskasten mit nur einer Schraube verschlossen werden, was eine enorme Zeitersparnis bei der Installation darstellt. Diese Schraube ist unverlierbar und plombierbar um das Produkt gegen Manipulation abzusichern. Durch eine Arretierung im Gelenk des Deckels kann der Klemmenanschlusskasten in geöffneter Stellung fixiert werden um somit einen einfacheren Anschluss des Kabels zu ermöglichen. Eine interne Geräteschutzsicherung im Anschlussgehäuse ist ab Mai 2016 erhältlich. Aufgrund ihrer lokalen Montage reduziert sie den Verkabelungsaufwand zusätzlich und trägt aktiv zur Kostensenkung bei.
Drehbare Kabeleinführung
Ein Alleinstellungsmerkmal des Klemmenanschlusskastens ist dessen Drehbarkeit. Diese erlaubt eine kundenspezifische Ausrichtung der Kabelabgangsrichtung an die gegebene Einbausituation.
Vielfältig, modular, schnell
Alle Ex-Magnetventile basieren auf dem für Bürkert typischen Prinzip des modularen Ventilaufbaus. Dieses, im Zusammenspiel mit dem standardisierten explosionsgeschützten Spulenkonzept ermöglicht kurze Lieferzeiten bei hoher Produktvarianz.
