Mes­sun­gen im drei­pha­si­gen Versorgungsnetz

Mes­sun­gen im elek­tri­schen Ver­sor­gungs­netz von Maschi­nen und Anla­gen sind in vie­len Anwen­dun­gen sehr wich­tig. Neben dem Ener­gie­ver­brauch las­sen sich so auch Netz­rück­wir­kun­gen etwa durch Leis­tungs­elek­tro­nik sicher erkennen.

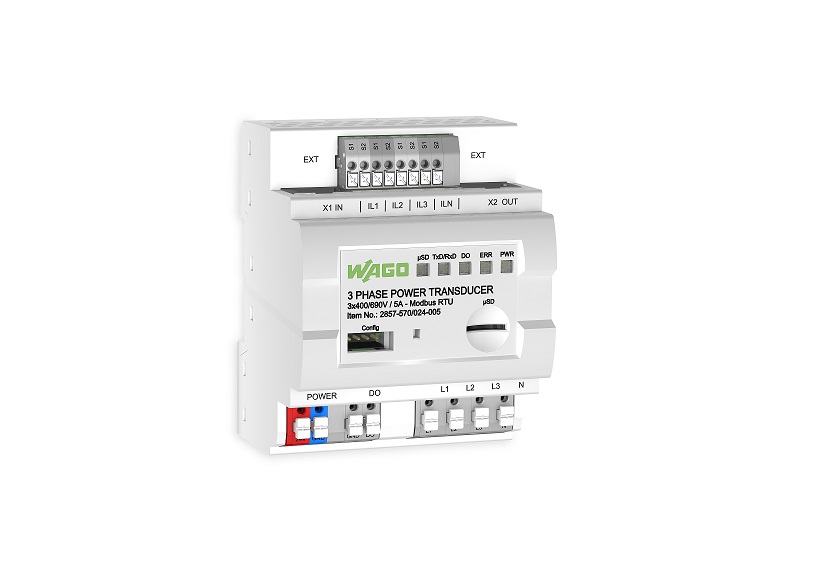

Der neue 3‑Pha­sen-Leis­tungs­mess­um­for­mer bie­tet eine idea­le Mög­lich­keit, Strö­me und Span­nun­gen in einem drei­pha­si­gen Ver­sor­gungs­netz direkt im Schalt­schrank zu mes­sen. Die Span­nung wird direkt über die Anschlüs­se der drei Pha­sen L1, L2 und L3 sowie des Neu­tral­lei­ters N gemes­sen. Die Strö­me aller drei Pha­sen wer­den über Strom­wand­ler erfasst, die eben­falls direkt an den 3‑Pha­sen-Leis­tungs­mess­um­for­mer ange­schlos­sen sind. Alter­na­tiv ist auch eine Strom­mes­sung über Rogow­ski-Spu­len möglich.
Der Leis­tungs­mess­um­for­mer hat ein nur 72 mm brei­tes Gehäu­se, das auf einer DIN-Trag­schie­ne mon­tiert wird. Er berech­net aus den Mess­wer­ten intern alle in einem drei­pha­si­gen Ver­sor­gungs­netz rele­van­ten Mess­grö­ßen. Dazu gehö­ren, neben den Span­nun­gen und Strö­men, Blind‑, Schein- und Wirk­leis­tung, Ener­gie­ver­brauch, Leis­tungs­fak­tor, Pha­sen­win­kel sowie Netz­fre­quenz. Da auch der Strom im Neu­tral­lei­ter gemes­sen wird, kön­nen Kurz­schlüs­se eben­falls detek­tiert werden.
Um sämt­li­che Mess­wer­te an eine über­ge­ord­ne­te Steue­rung zu über­tra­gen, steht eine Mod­bus-RTU-Schnitt­stel­le zur Ver­fü­gung. Über eine seri­el­le Schnitt­stel­le kann ein PC mit einer Inter­face-Kon­fi­gu­ra­ti­ons­soft­ware ange­schlos­sen wer­den. Hier­über las­sen sich bequem alle Ein­stel­lun­gen vor­neh­men; auch eine Visua­li­sie­rung der Mess­wer­te im lau­fen­den Betrieb ist so mög­lich. Mit dem inte­grier­ten Steck­platz für microSD-Spei­cher­kar­ten, der auch für microSDHC-Spei­cher­kar­ten bis 32 GB geeig­net ist, lässt sich das Gerät auch als Daten­log­ger verwenden.
