Mehr­stu­fen-Vaku­um­er­zeu­ger

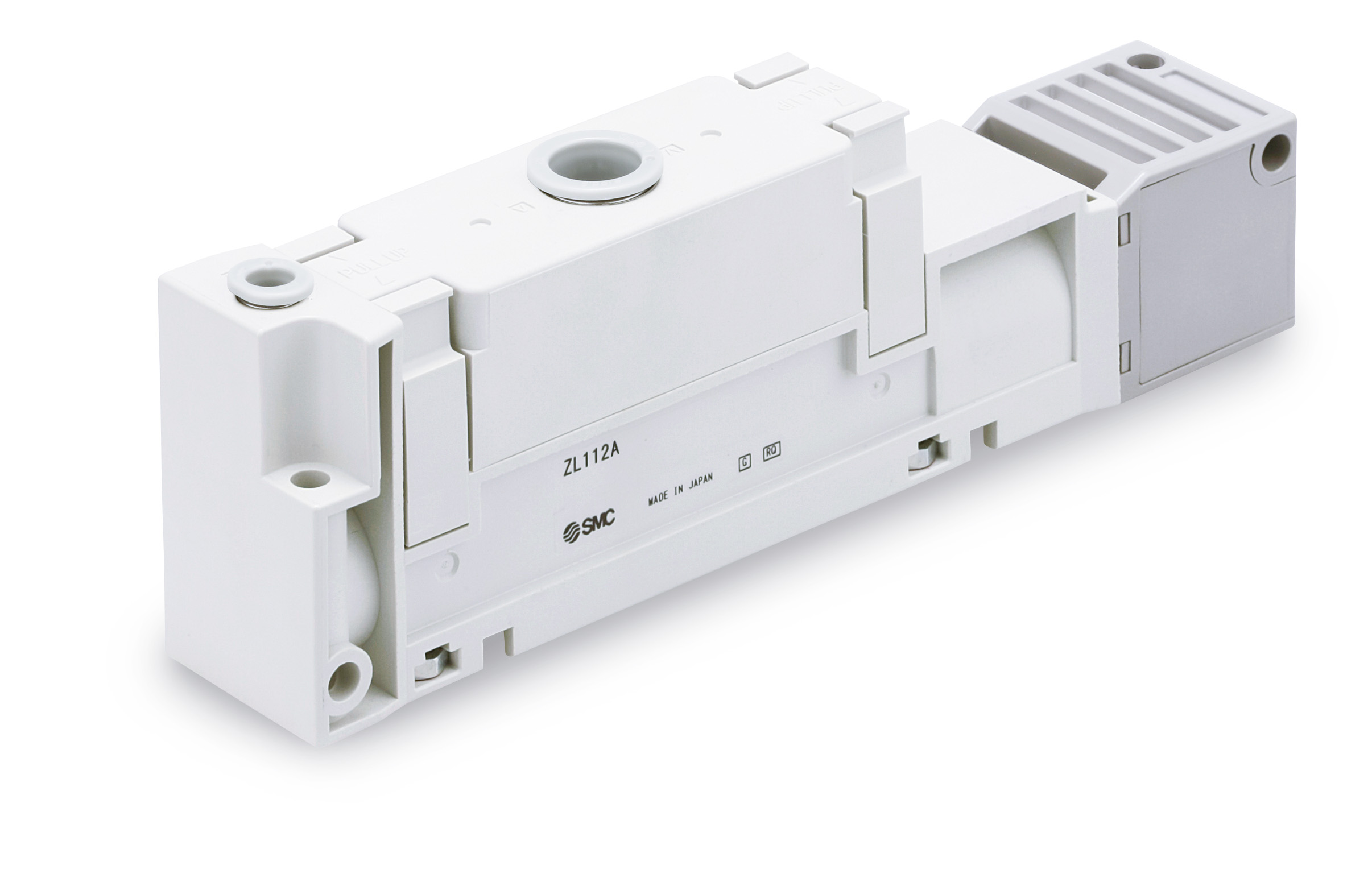

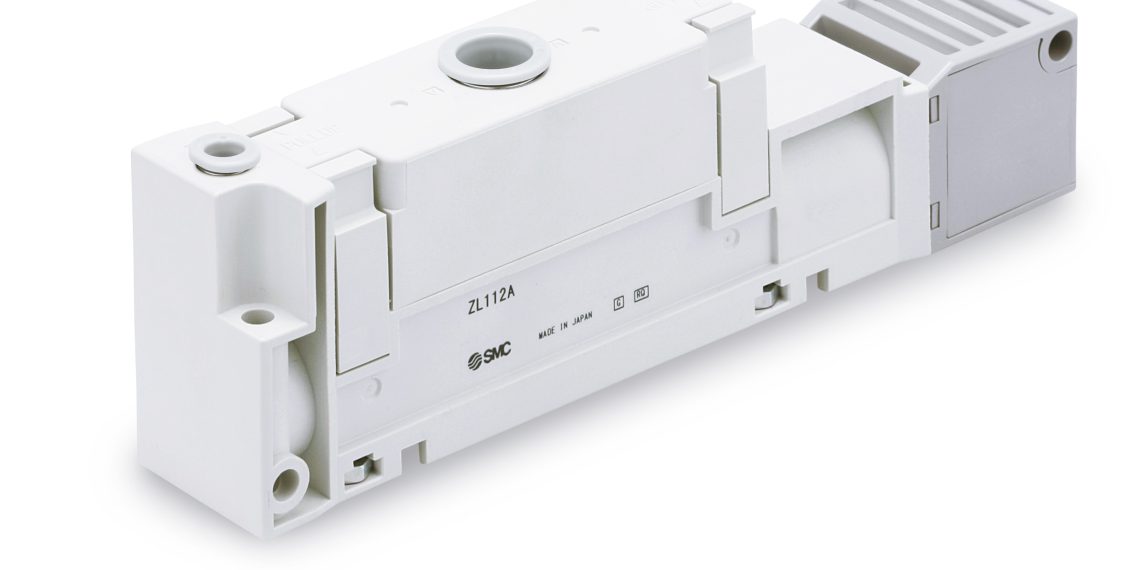

Rund 250 Pro­zent höhe­rer Saug­vo­lu­men­strom im Ver­gleich zu einem ein­stu­fi­gen Modell! Die Mehr­stu­fen-Vaku­um­er­zeu­ger der Serie ZL112A arbei­ten leis­tungs­fä­hig. Der Schlüs­sel liegt in der hoch­ef­fi­zi­en­ten drei-Stufen-Diffusor-Konstruktion.
Acht Pro­zent weni­ger Brei­te, 60 Pro­zent weni­ger Gewicht – die mehr­stu­fi­gen Vaku­um­er­zeu­ger von SMC sind leicht­ge­wich­ti­ge Kraft­pa­ke­te. Sie fol­gen dem all­ge­mei­nen Trend im Maschi­nen­bau zur immer kom­pak­te­ren Bau­wei­se und immer weni­ger Gewicht. Das senkt ins­be­son­de­re in den hoch­dy­na­mi­schen Anwen­dun­gen die Belas­tun­gen der beweg­ten Tei­le von Indus­trie­ro­bo­tern. Gleich­zei­tig ist es den SMC Inge­nieu­ren bei der Über­ar­bei­tung der Modell­rei­he gelun­gen, den Luft­ver­brauch erneut um zehn Pro­zent gegen­über den Vor­gän­ger­mo­del­len zu sen­ken. Erreicht wur­de die­se Ener­gie­ein­spa­rung durch das Absen­ken des Betriebs­drucks für das maxi­ma­le Vaku­um von 0,4 Mega­pas­cal auf 0,33 Mega­pas­cal. Der Luft­ver­brauch liegt damit nur noch bei 57 Liter pro Minute.
Im kom­pak­ten Gehäu­se der Mehr­stu­fen-Vaku­um­er­zeu­ger sind alle Ele­men­te in einer ein­zi­gen Bau­ein­heit unter­ge­bracht: drei-Stu­fen-Dif­fu­sor, Vaku­um­druck­sen­sor, Pilot­ven­ti­le für die Ver­sor­gung und Belüf­tung sowie Fil­ter- und Schall­dämp­ferein­heit. Dadurch sind die ZL112A-Model­le sehr kom­pakt und sehr leicht zu war­ten. Für den Aus­tausch der Schall­dämp­fer- oder Fil­ter­ein­heit wer­den zum Bei­spiel kei­ne Werk­zeu­ge benö­tigt. Per Fin­ger­druck las­sen sich Ver­rie­ge­lun­gen öff­nen und ermög­li­chen den ein­fa­chen Zugriff auf die aus­zu­tau­schen­den Teile.

Hoch­dy­na­mi­sche Anwendungen

Die ver­bes­ser­ten Vaku­um­er­zeu­ger der Serie ZL112A sind her­vor­ra­gend für den Ein­satz an Werk­stü­cken geeig­net, bei denen mit hohen Druck­le­cka­gen zu rech­nen ist. Dazu zäh­len vor allem Werk­stü­cke mit porö­sen oder unebe­nen Ober­flä­chen wie Kar­ton- oder Holz­werk­stof­fe. Die­se kom­men ver­stärkt in der Ver­pa­ckungs­in­dus­trie vor. Die gewichts­re­du­zier­te Bau­wei­se der Vaku­um­er­zeu­ger prä­de­sti­niert sie spe­zi­ell für den Ein­satz an beweg­ten Tei­len von Industrierobotern.

Ver­bes­ser­te Steuerung

Je nach Bedarf kön­nen die Model­le der Serie ZL112A mit drei unter­schied­li­chen Druck­mess­ge­rä­ten aus­ge­stat­tet wer­den: Neben dem digi­ta­len Vaku­um­schal­ter ste­hen ein Vaku­um-Mano­me­ter sowie ein Vaku­um­an­schluss­ad­ap­ter zur Wahl. Mit einem digi­ta­len Vaku­um­schal­ter aus­ge­stat­tet, kann man im Feld den Druck direkt an den ZL112A-Vaku­um­er­zeu­gern able­sen. Die aktu­el­len Wer­te wer­den auf einem Dis­play ange­zeigt und die Schalt­punk­te las­sen sich über Druck­tas­ten schnell ver­än­dern. Ein­stel­lun­gen am Mas­ter­sen­sor wer­den direkt auf bis zu zehn ange­schlos­se­nen Ein­hei­ten über­tra­gen. Das spart Zeit beim Set­up und mini­miert das Risi­ko von Fehleingaben.

Leicht, kom­pakt und effizient

„Wer hohe Lecka­gen bei der Ansau­gung von Werk­stü­cken mit unebe­nen Ober­flä­chen befürch­tet, der wird von den neu­en Mehr­stu­fen-Vaku­um­er­zeu­gern der Serie ZL112A begeis­tert sein“, erklärt Tobi­as Hart­herz, Pro­duct Manage­ment bei SMC. Gerin­ge­re Belas­tun­gen und ver­bes­ser­te Zyklus­zei­ten sind somit mög­lich. Die effi­zi­en­te drei-Stu­fen-Dif­fu­sor-Kon­struk­ti­on sorgt für einen bis zu 250 Pro­zent höhe­ren Saug­vo­lu­men­strom bei bis zu 100 Liter pro Minu­te. Des Wei­te­ren wur­de der Luft­ver­brauch redu­ziert, sodass Ener­gie­ein­spa­run­gen von rund 10 Pro­zent erreich­bar sind.
