Maß­ge­fer­tig­te Rohr- und Klap­p­rohr­öfen für Schutz­gas- und Hochvakuum

Jeder Rohr- und Klap­p­rohrofen aus dem umfang­rei­chen Sor­ti­ment von CARBOLITE GERO kann in Ver­bin­dung mit einer Schutz­gas­aus­stat­tung bei­spiels­wei­se mit Stick­stoff, Argon oder For­mier­gas (5% Was­ser­stoff und 95% Stick­stoff), betrie­ben wer­den. Des Wei­te­ren sind für alle Rohr­öfen Vaku­um­pum­pen verfügbar.

Die Schutz­gas­aus­stat­tung beinhal­tet ein gas­dich­tes Arbeits­rohr mit Edel­stahl-flan­schen, Gas­durch­fluss­mes­sung mit­tels Flow­me­ter, einen Gas­ab­sperr­hahn, ein Gas­aus­lass­ven­til und ein Über­druck­ven­til. Das Unter­neh­men lie­fert optio­nal zu jedem Ofen einen opti­mal aus­ge­leg­ten Tur­b­opump­stand mit ent­spre­chen­der Vor­pum­pe, Full­ran­ge Vakuum­mess­röh­re (Pira­ni und Pen­ning) und Schieberventil.

Mit einem Tur­b­opump­stand kann ein Vaku­um klei­ner 5 x10‑5 mbar erreicht wer­den. In Kom­bi­na­ti­on mit der Schutz­gas­aus­stat­tung ergibt sich somit ein breit auf­ge­stell­tes Rohrofen­sys­tem, das je nach Ofen­typ bis 1500°C unter Hoch­va­ku­um und bei bis zu 1800°C unter Schutz­gas arbei­ten kann. Ein Rohrofen mit einer sol­chen Gas- und Vaku­um­aus­stat­tung ist eine kos­ten­güns­ti­ge Vari­an­te, um Pro­zes­se bei extre­men Bedin­gun­gen durch­füh­ren und opti­mie­ren zu können.

Ein­satz­ge­bie­te sind z.B.  die Wär­me­be­hand­lung von Medi­zin­pro­duk­ten (Stents etc.), For­schung und Ent­wick­lung alter­na­ti­ver Ener­gien oder Vaku­um­lö­ten. Für ein spä­te­res Ups­ca­ling der zu behan­deln­den Tei­le bie­tet CARBOLITE GERO eine sehr brei­te Palet­te an Vaku­um­kam­mer­öfen in den unter­schied­lichs­ten Aus­füh­run­gen (Kam­mer, Rohr‑, Hau­ben- oder „Bot­tom-Loa­der“) an.

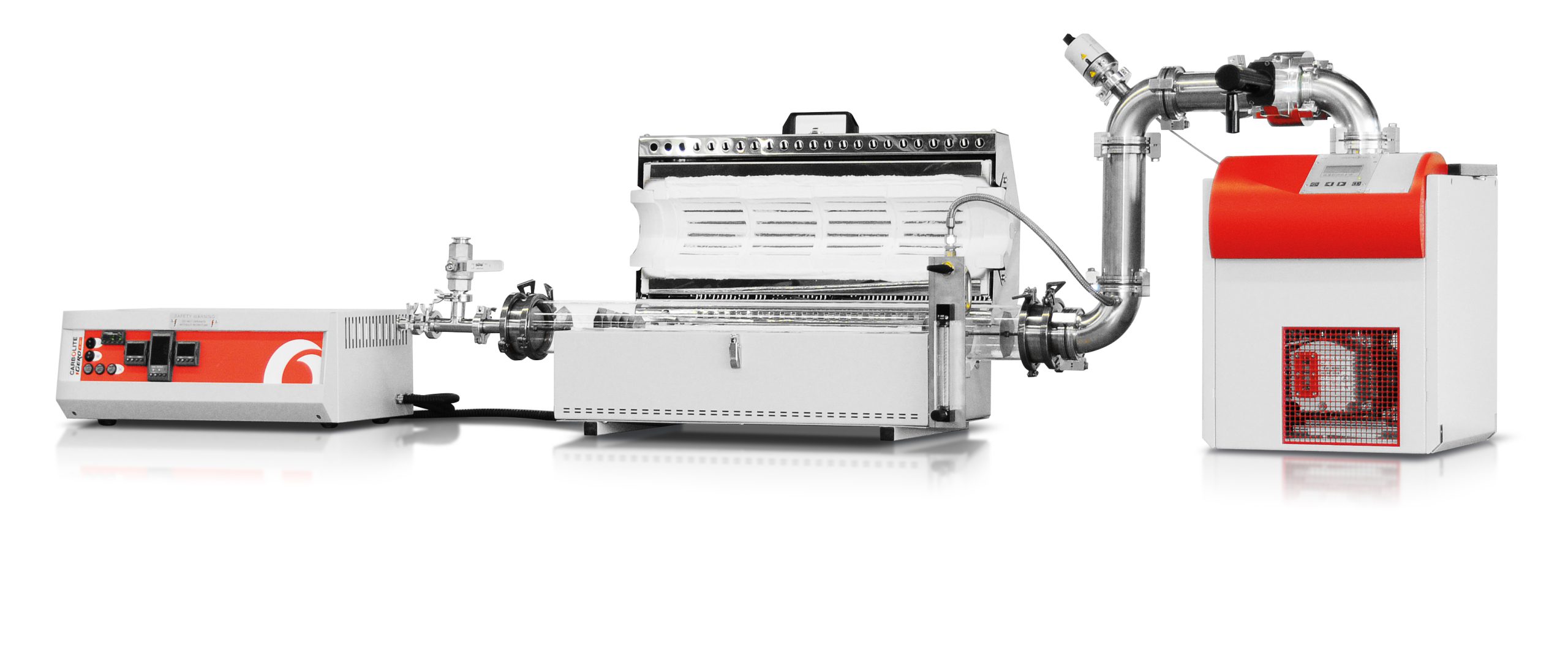

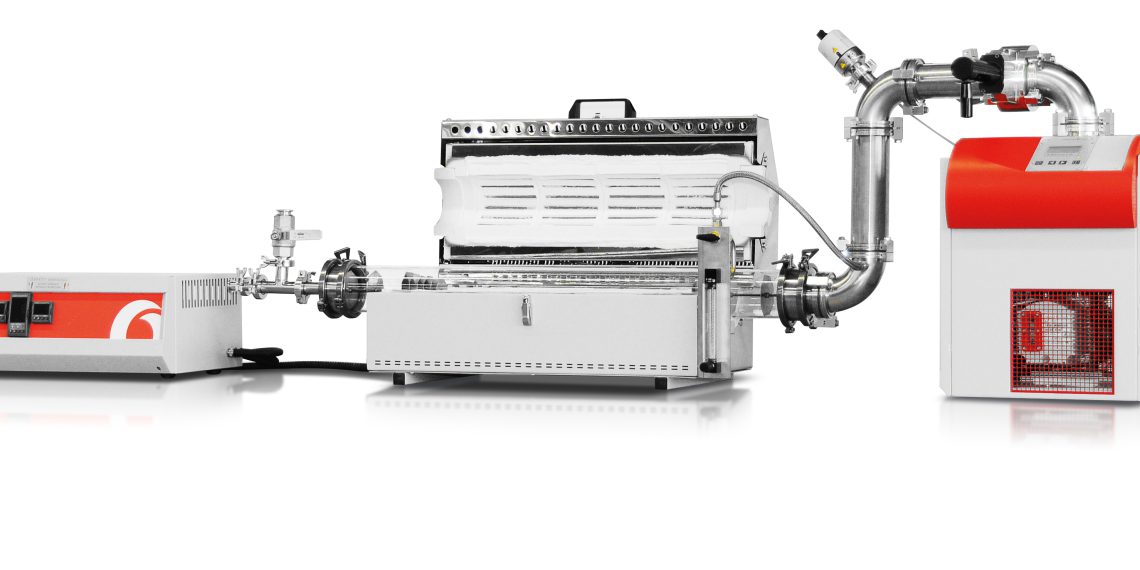

Vor­tei­le auf einen Blick:

• 1200°C maxi­ma­le Tem­pe­ra­tur (Arbeits­tem­pe­ra­tur mit Quarz­glas 1050°C)
• Tur­b­opump­stand (Druck < 5 x10‑5 mbar) mit manu­el­len Ventilen
• 600 mm beheiz­te Län­ge auf­ge­teilt in drei Heiz­zo­nen (150 mm, 300 mm, 150 mm)
• Quarz­rohr mit 100 mm Außen­durch­mes­ser und 94 mm Innendurchmesser
• Edel­stahl-Hit­ze­schil­de inner­halb des Quarzrohres
• Argon-Schutz­gas­kon­trol­le mit­tels Rota­me­ter und manu­el­len Ventilen
• Drei-Zonen-Rege­lung mit­tels PID-Reg­lern und Übertemperaturschutz
• Ande­re Öfen bis 1800°C unter Nor­mal­druck und bis 1450°C unter Vaku­um verfügbar
