Leicht und hoch belastbar

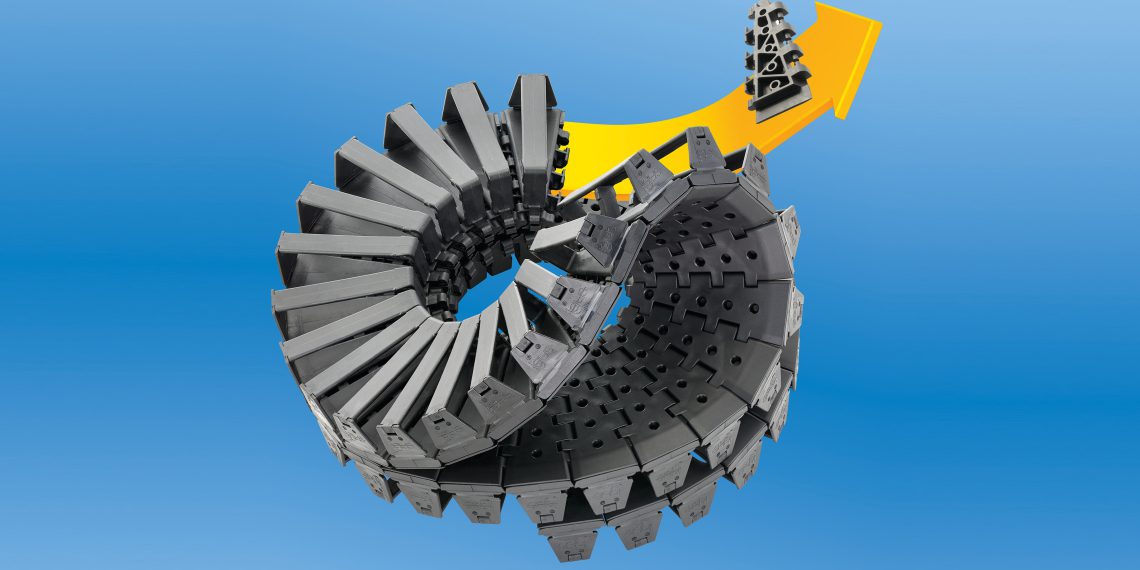

Dreh­be­we­gun­gen an Maschi­nen sind für Lei­tun­gen und Schläu­che eine gro­ße Belas­tung. Um die­se sicher zu füh­ren und zu schüt­zen, hat igus sein Pro­gramm an Ener­gie­füh­rungs­ket­ten für Dreh­be­we­gun­gen um eine „Hea­vy Duty“-Version erwei­tert. Das twis­ter­band HD ist eine noch sta­bi­le­re, aber gleich­zei­tig eben­so kom­pak­te, spi­ral­för­mi­ge Ener­gie­ket­te für Kreis­be­we­gun­gen, mit der Rota­tio­nen von bis zu 20-mal um die eige­ne Ach­se mög­lich sind.

Energie‑, Daten- und Medi­en­lei­tun­gen betriebs- und funk­ti­ons­si­cher in Rota­ti­ons­be­we­gun­gen bei hohen Belas­tun­gen füh­ren – für die­se Auf­ga­be hat igus das twis­ter­band HD ent­wi­ckelt. Es kom­bi­niert die Kon­struk­ti­ons­ei­gen­schaf­ten und Qua­li­tä­ten der bewähr­ten twis­ter­chain, einer kreis­för­mi­gen Ener­gie­ket­te für Dreh­be­we­gun­gen bis maxi­mal 360 Grad, mit dem „red­dot design award“-prämierten twis­ter­band. Dabei führt das neue twis­ter­band HD die Belast­bar­keit und Sta­bi­li­tät der Ket­te mit der Kom­pakt­heit, Fle­xi­bi­li­tät und dem Dreh­win­kel-Spiel­raum des Ban­des zusam­men und füllt so eine Lücke zwi­schen den bei­den igus-Produkten.

Für den Zusatz „Hea­vy Duty“ (HD) haben die Kon­struk­teu­re bei igus bei dem neu­en twis­ter­band HD zum einen die Band­seg­men­te deut­lich ver­stärkt und somit sta­bi­ler kon­stru­iert. Zum ande­ren wur­de für die Ver­bin­dung der ein­zel­nen Seg­men­te eine Kom­bi­na­ti­on aus einer Bol­zen- und Haken­lö­sung ent­wi­ckelt, sodass das twis­ter­band HD einer extre­men Belast­bar­keit bei gleich­zei­tig außer­ge­wöhn­li­cher Fle­xi­bi­li­tät und Dreh­be­weg­lich­keit (bis 20-mal um die eige­ne Ach­se) stand­hält. Durch die­se Kon­struk­ti­on zur Ver­bin­dung der Ele­men­te ist es mög­lich, dass die Ein­zel­tei­le voll­stän­dig aus dem sta­bi­len igus-Stan­dard­ma­te­ri­al für e‑ketten gespritzt wer­den. Somit ist das twis­ter­band HD opti­miert für Tem­pe­ra­tu­ren unter 0° Cel­si­us und damit für Außen­ein­sät­ze geeignet.

Kom­pak­te Bau­wei­se für Lei­tungs­schutz in engs­ten Bauräumen

Das twis­ter­band HD garan­tiert hohe Sta­bi­li­tät bei mini­ma­lem Bedarf an Bau­raum. Der Außen­durch­mes­ser die­ser Neu­heit liegt bei gera­de mal 300 Mil­li­me­tern, die Höhe beginnt bei 250 Mil­li­me­tern und vari­iert je nach benö­tig­tem Dreh­win­kel nach oben. Durch die Kon­struk­ti­on sind zudem extre­me Dreh­win­kel mög­lich: hori­zon­tal bis ca. 7.000 Grad, ver­ti­kal bis ca. 3.000 Grad. Der modu­la­re Auf­bau um die eige­ne Dreh­ach­se und das gesam­te Kon­struk­ti­ons­prin­zip eröff­nen sogar Poten­ti­al für grö­ße­re Vari­an­ten. Doch trotz die­ser Rota­ti­ons­fä­hig­keit blei­ben die Lei­tun­gen stets opti­mal geschützt. Tests zusam­men mit chain­flex Lei­tun­gen im igus-eige­nen Labor kamen auf eine Lebens­dau­er von einer Mil­lio­nen Dreh­zy­klen und mehr. Dafür sorgt unter ande­rem der vor­de­fi­nier­te Min­dest­bie­ge­ra­di­us, der ein Abkni­cken der Lei­tun­gen ver­hin­dert. Die spe­zi­el­le Schar­nier­kon­struk­ti­on schützt das twis­ter­band HD und ermög­licht zudem die schnel­le Befül­lung von außen. Zusam­men mit dem tri­bo-opti­mier­ten Hoch­leis­tungs­kunst­stoff des Ban­des wird eine hohe Lebens­dau­er sicher­ge­stellt, selbst bei schwie­ri­gen Umge­bungs­be­din­gun­gen wie etwa Tem­pe­ra­tu­ren von ‑40 °C bis zu +80 °C. Das trotz sei­ner tech­ni­schen Rei­fe kos­ten­güns­ti­ge twis­ter­band HD ist somit die idea­le, ver­schleiß- und war­tungs­ar­me Lösung für die kom­pak­te und robus­te Lei­tungs­füh­rung in Rotationsanwendungen.
