Inter­face jetzt auch mit 12V und 48V

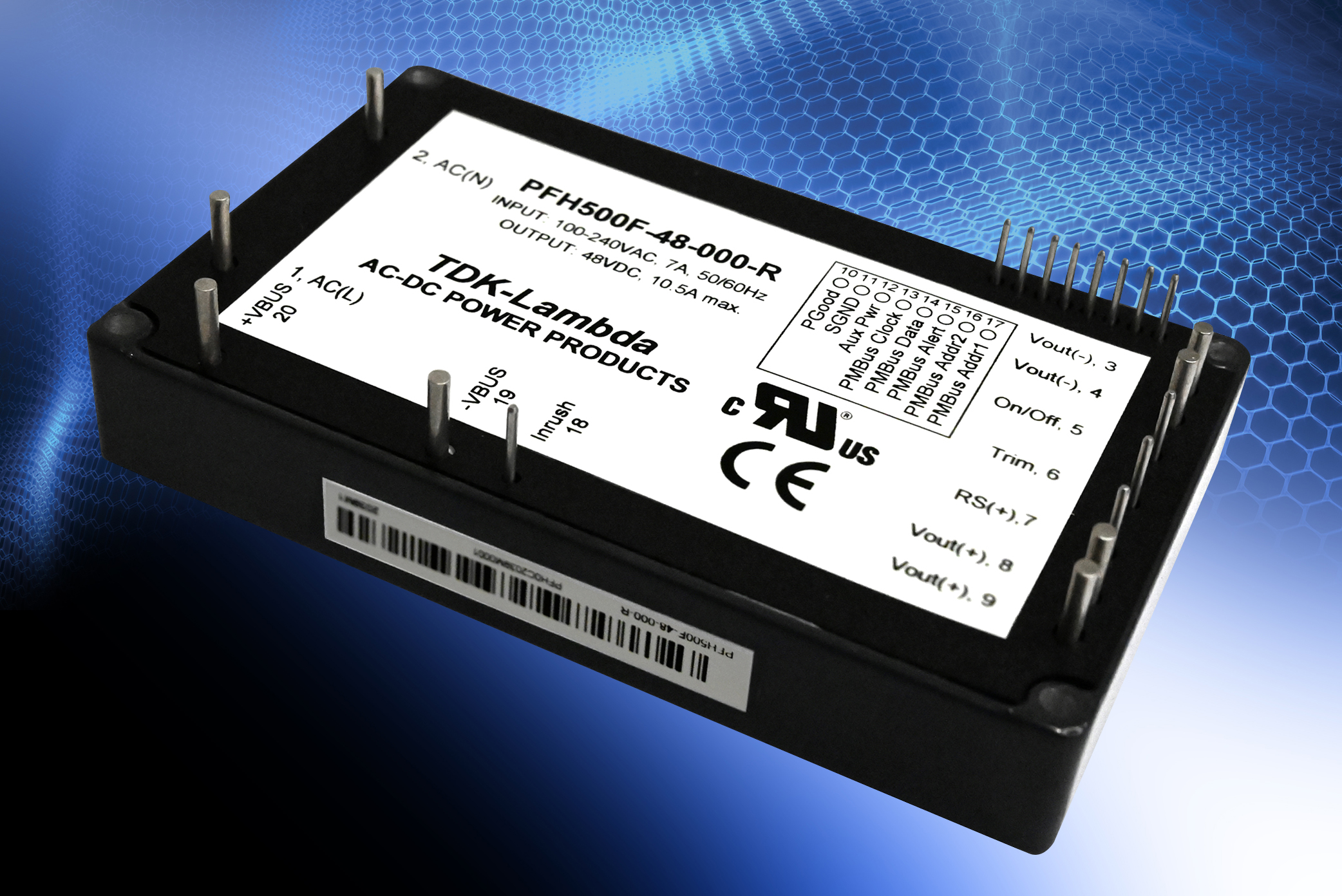

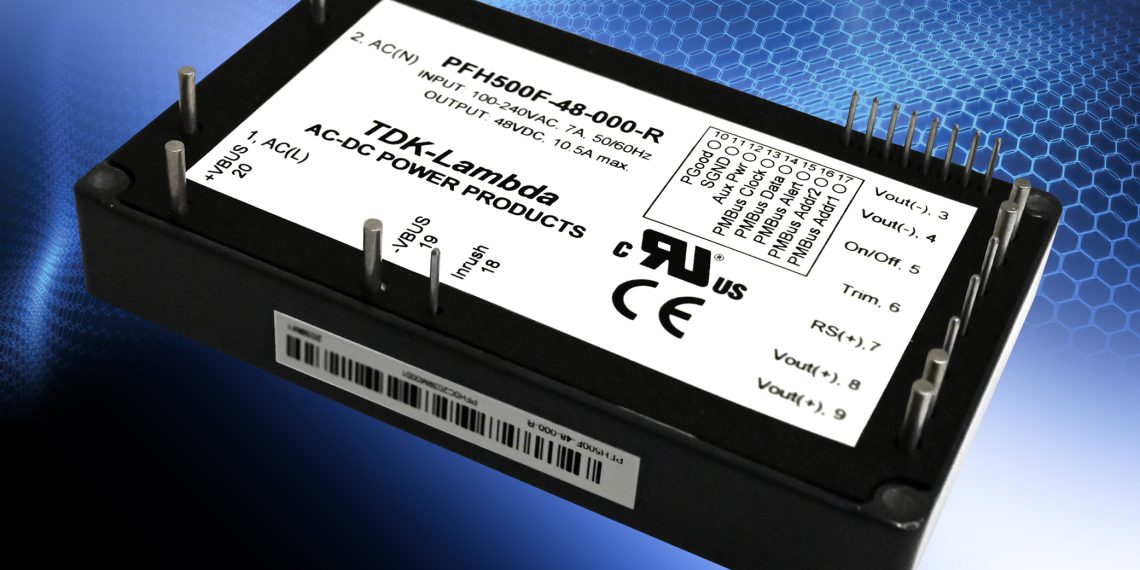

Nun bie­tet die TDK Cor­po­ra­ti­on (TSE 6762) die TDK-Lamb­da AC-DC-Power­mo­du­le der Serie PFH500F auch mit 12V und 48V Aus­gangs­span­nung an. Die effi­zi­en­ten Modu­le mit 504W Aus­gangs­leis­tung wer­den über eine Base­pla­te gekühlt und eig­nen sich damit her­vor­ra­gend für den Out­door-Ein­satz. Eine PMBus™-Schnittstelle erlaubt sowohl die Über­wa­chung als auch die Pro­gram­mie­rung wich­ti­ger Para­me­ter. Die Modu­le sind damit prä­de­sti­niert für den Ein­satz in was­ser- und staub­dich­ten Gehäu­sen für LED-Anzei­gen, Sen­de­ver­stär­ker, Umwelt-Mess­tech­nik und Objektüberwachung.
Die Modu­le basie­ren auf neu­es­ten Topo­lo­gien, ein­schließ­lich GaN-Halb­lei­tern, inte­grier­ter Gleich­rich­ter/PFC-Stu­fe (brid­ge­less PFC) und digi­ta­ler Rege­lung und errei­chen so einen Wir­kungs­grad bis 92%. Digi­ta­le Über­tra­ger erset­zen her­kömm­li­che Opto­kopp­ler und sor­gen für lang­fris­ti­ge Sta­bi­li­tät und Zuverlässigkeit.
Sie arbei­ten mit einem Weit­be­reichs­ein­gang von 85 bis 265 Vac. Das 12V-Model lässt sich mit­tels Trim-Pin oder PMBus™-Befehl von 9,6 bis 14,4V ein­stel­len und lie­fert 42A. Das 48V-Model kann von 38,4 bis 52,8V ein­ge­stellt wer­den und lie­fert 10,5A. Alle Modu­le arbei­ten bei einer Base­pla­te-Tem­pe­ra­tur von ‑40°C bis +100°C und sind mit gera­de ein­mal 101,6 x 61,0 x 13,5mm (L x B x H) noch etwas kom­pak­ter als ein Full-Brick.
Zu den Modul­funk­tio­nen gehö­ren eine 12V Stand­by-Span­nung, Remo­te ON/OFF, Remo­te Sen­se, ein Power-Good Signal als Open-Collec­tor und eine pas­si­ve Strom­auf­tei­lung im Droop-Mode für Par­al­lel­schal­tung. Mit­tels PMBus™-Kommando lässt sich die Aus­gangs­span­nung ein­stel­len, der Aus­gang EIN/AUS schal­ten und die Ansprech­schwel­len für Unter-/Über­span­nung, Strom­be­gren­zung und Über­tem­pe­ra­tur anpas­sen. Wei­ter las­sen sich Ein­gangs- und Aus­gangs­strom, Ein­gangs­span­nung und die inter­ne Tem­pe­ra­tur zurücklesen.
Die Iso­lie­rung zwi­schen Ein­gang und Aus­gang beträgt 3.000Vac, zwi­schen Ein­gang und Gehäu­se 2.500Vac und zwi­schen Aus­gang und Gehäu­se 1.500Vdc. Die Sicher­heits­zu­las­sung erfolgt auf Basis der IEC/UL/CSA/EN 62368–1 mit CE- und UKCA-Kenn­zeich­nung für die Nie­der­span­nungs- und RoHS-Richt­li­ni­en. Anschluss­fer­ti­ge Eva­lua­ti­on-Kits ermög­li­chen inter­es­sier­ten Anwen­dern einen unkom­pli­zier­ten Ein­stieg ohne vor­he­ri­gen Designaufwand.
