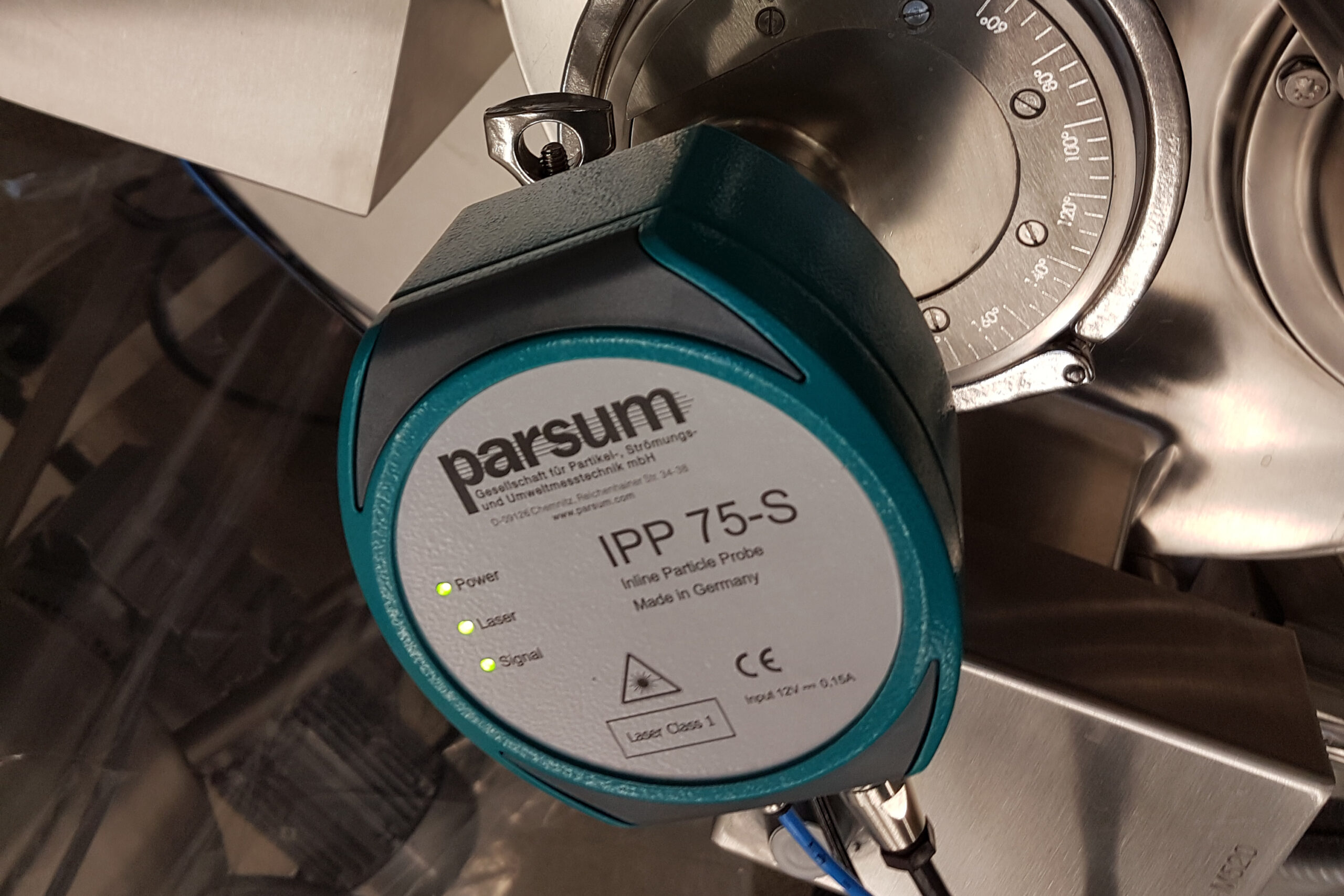

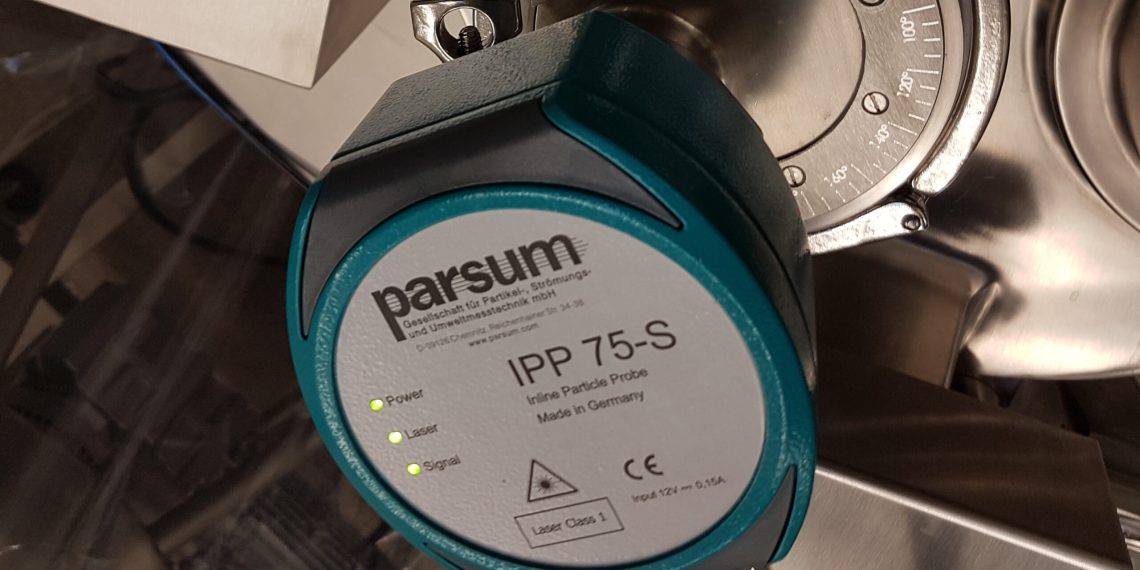

In-line-Par­ti­kel­son­de IPP 75

Die neue IPP 75 füllt im Pro­gramm der Par­sum GmbH die Lücke zwi­schen dem Basis-Modell IPP 70 und der High-End Phar­ma-Ver­si­on IPP 80. Durch ein neu­es Beleuch­tungs­kon­zept kann die IPP 75 in belie­bi­ger Län­ge gefer­tigt wer­den und bie­tet damit Lösun­gen für die In-line Par­ti­kel­mes­sung in gro­ßen Behäl­tern eben­so wie an schwer zugäng­li­chen Stel­len im Pro­zess. Sie besteht aus einer wider­stands­fä­hi­gen Edel­stahl­kon­struk­ti­on und besitzt Saphir­fens­ter, die die Optik sicher vor Ver­schleiß schützen.
Die dau­er­haf­te Rein­hal­tung von Mess­vo­lu­men und Fens­ter sowie die opti­ma­le Anpas­sung an Pro­zess- und Par­ti­kel­ei­gen­schaf­ten wer­den durch Druck­luft betrie­be­ne Zube­hör­tei­le, wie z.B. Disper­gie­rer rea­li­siert. Die Son­de ist so auch in Pro­zes­sen ein­setz­bar, in denen feuch­te und kleb­ri­ge Par­ti­kel auf­tre­ten. Mit dem Disper­gie­rer kann zuver­läs­sig in Pro­zes­sen mit unre­gel­mä­ßi­ger Par­ti­kel­be­we­gung, wie in Wir­bel­schich­ten oder in Pro­zes­sen mit hoher Bela­dung, wie in High-She­ar Pro­zes­sen gemes­sen werden.
Die sehr ein­fa­che Instal­la­ti­on — ohne Pro­ben­neh­mer, ohne Bypass oder ähn­li­che Anla­gen­tei­le — ermög­licht den pro­blem­lo­sen Ein­bau in bestehen­de Anla­gen oder z.B. in Rohr­lei­tun­gen, unter För­der­bän­dern, Zell­rad­schleu­sen in Mischern und an Sieb­an­la­gen etc.

Tech­ni­sche Daten
Mess­be­reich Partikelgröße
50…6000 μm
Mess­be­reich Partikelgeschwindigkeit
0,01…50 m/s
Mess­ra­te
bis 20.000 part/s
Pro­duk­te
Pul­ver, Pel­lets, Gra­nu­la­te, Sprays…
Pro­zess­tem­pe­ra­tur /-druck
-20°C bis +100°C / < 4 bar
Mate­ri­al, produktberührend
Edel­stahl (L316), Saphir, Epoxidharz
Maße Son­den­rohr (L/D)
380 x 25 mm (Län­ge optio­nal bis 1,5m möglich)
Maße Elek­tronik­ge­häu­se (B/H/T)
130 x 120 x 65 mm
Tem­pe­ra­tur Elektronikgehäuse
-10…60°C
Gehäu­se­schutz­art
IP65
Beleuch­tung
Laser (Laser­klas­se 1)
Leis­tungs­auf­nah­me
2W (typ.)
